أجهزة الكمبيوتر ذات اللوحات الصناعية بدون مروحة: كيف يدعم التبريد السلبي التشغيل الموثوق

غالبًا ما تعمل أجهزة الكمبيوتر الصناعية في أماكن حيث الغبار والاهتزاز ومساحة التثبيت المحدودة وساعات العمل الطويلة تجعل اختيار الأجهزة أكثر تعقيدًا من اختيار المعالج وحجم الشاشة. في ورشة الإنتاج، قد يحتاج كمبيوتر التحكم إلى عرض حالة الماكينة خلال مناوبات عمل متعددة. داخل الخزانة الآلية، يمكن لتدفق الهواء المحدود أن يجعل إدارة الحرارة مصدر قلق يومي. بالنسبة لمصنعي المعدات، يمكن أن يؤثر تصميم التبريد للوحة الكمبيوتر على تخطيط الصيانة ومرونة التثبيت واستقرار التشغيل على المدى الطويل.

يوفر الكمبيوتر اللوحي الصناعي بدون مروحة أسلوبًا عمليًا لمواجهة هذه التحديات. من خلال التخلص من مروحة التبريد واستخدام حاوية مصممة بعناية لتبديد الحرارة، يقلل هذا النوع من أجهزة الكمبيوتر من عدد المكونات المتحركة ويتجنب الضوضاء المرتبطة بالمروحة. يجمع الكمبيوتر اللوحي الذي يعمل باللمس مقاس 10.1-23.8 بوصة (سلسلة ثلاثية الأبعاد) من GreenTouch بين هيكل بدون مروحة وغطاء من سبائك الألومنيوم، وتبديد الحرارة بزعانف، وتقنية اللمس السعوية المسقطة، مما يجعله مرشحًا للتحكم الصناعي وتطبيقات الحوسبة المدمجة.

كيف يعمل التبريد السلبي في أجهزة الكمبيوتر ذات اللوحات الصناعية

تستخدم أنظمة التبريد النشطة التقليدية مراوح لتحريك الهواء عبر المكونات الداخلية أو حولها. يساعد تدفق الهواء هذا على نقل الحرارة بعيدًا عن المعالج والأجزاء الإلكترونية الأخرى، ولكنه يقدم أيضًا مكونات متحركة يمكن أن تتآكل بمرور الوقت. قد يتراكم الغبار حول فتحات التهوية، وقد تصبح ضوضاء المروحة غير مرغوب فيها في أماكن العمل الهادئة أو المعدات المغلقة.

التبريد السلبي يأخذ نهجا مختلفا. بدلاً من الاعتماد على المروحة، يتم نقل الحرارة عبر مسارات حرارية داخلية إلى العلبة، حيث يساعد الهواء المحيط على حملها بعيدًا. تعتمد فعالية هذا التصميم على عوامل مثل توليد الحرارة، ومواد العلبة، ومساحة السطح، ودرجة الحرارة المحيطة، والمساحة المتوفرة حول الجهاز.

في أجهزة الكمبيوتر ذات اللوحات الصناعية، يمكن أن يلعب الغلاف الخلفي دورًا مهمًا في هذه العملية. يزيد السطح ذو الزعانف من المساحة المتاحة لتبديد الحرارة، مما يساعد الجهاز على إطلاق الحرارة دون تدفق هواء قسري. ومع ذلك، التبريد السلبي لا يزيل الحرارة؛ فهو يدير الحرارة من خلال العلبة والبيئة المحيطة بها. يظل التثبيت المناسب والتخليص الكافي أمرًا مهمًا.

بالنسبة لمصممي المعدات، هذا يعني أنه يجب أخذ التبريد في الاعتبار أثناء التخطيط الميكانيكي الأولي وليس بعد تثبيت كمبيوتر التحكم. قد تواجه لوحة الكمبيوتر الموضوعة بالقرب من المكونات الأخرى المنتجة للحرارة أو المغلقة في حجرة سيئة التهوية ظروفًا حرارية أكثر تطلبًا من تلك التي تم تركيبها مع خلوص مناسب.

ما أهمية التصميم بدون مروحة في البيئات الصناعية

الفائدة الرئيسية للكمبيوتر الصناعي بدون مروحة ليست مجرد غياب الضوضاء. وتصبح قيمته أكثر وضوحا عندما يتم دمج الكمبيوتر في المعدات التي يجب أن تعمل باستمرار على مدى فترات طويلة.

أولاً، تؤدي إزالة مروحة التبريد إلى التخلص من أحد المكونات التي قد تتطلب الفحص أو الاستبدال. يمكن أن يؤدي ذلك إلى تبسيط تخطيط الصيانة، خاصة عندما يتم تركيب لوحة الكمبيوتر داخل حاوية الجهاز أو في موضع يصعب الوصول إليه. وهذا لا يعني أن الكمبيوتر بأكمله لا يحتاج إلى صيانة، ولكنه يزيل نقطة تآكل ميكانيكية شائعة.

ثانيًا، يمكن للهيكل بدون مروحة أن يقلل الحاجة إلى فتحات تدفق الهواء المرتبطة بالتبريد التقليدي للمروحة. عندما يتم دمجها مع حاوية محكمة الغلق بشكل صحيح، يمكن أن يساعد ذلك في الحد من دخول الغبار والملوثات الأخرى. في التطبيقات التي يتم فيها توليد جزيئات دقيقة أثناء التصنيع، يجب تقييم حماية العلبة جنبًا إلى جنب مع تصميم التبريد.

ثالثًا، يمكن أن يكون الإخراج الصوتي المنخفض مفيدًا في المختبرات وغرف المعدات الطبية ومحطات الفحص ومناطق العمل الأخرى حيث تكون الضوضاء الخلفية غير الضرورية غير مرغوب فيها.

تستخدم سلسلة GreenTouch 3D هيكلًا مغلقًا بالكامل من سبائك الألومنيوم مع تصميم خلفي لتبديد الحرارة. ويهدف بنائها المتكامل إلى دعم الاستخدام الصناعي مع تجنب ضوضاء المروحة. توفر العلبة أيضًا بنية تثبيت صلبة للتركيبات المدمجة أو المثبتة على الحائط أو سطح المكتب.

هيكل من سبائك الألومنيوم والإدارة الحرارية

يؤثر تصميم العلبة تأثيرًا مباشرًا على كيفية تعامل لوحة الكمبيوتر الصناعية مع الحرارة. تستخدم سبائك الألومنيوم على نطاق واسع في المعدات الصناعية لأنها تجمع بين الوزن المنخفض نسبيًا والقوة الميكانيكية المفيدة والتوصيل الحراري.

تتميز السلسلة ثلاثية الأبعاد بإطار من سبائك الألومنيوم وغطاء خلفي تم تصنيعهما باستخدام قالب مخصص وعملية الصب. يدعم هذا الغلاف المتكامل المتطلبات الهيكلية للمنتج مع توفير سطح يمكن من خلاله تبديد الحرارة. تعمل الزعانف الخلفية على زيادة مساحة نقل الحرارة المتاحة، مما يجعل العلبة جزءًا نشطًا من نظام الإدارة الحرارية.

التكامل الميكانيكي لا يزال مهما. عندما تكون لوحة الكمبيوتر مدمجة في الجهاز، فقد تعمل اللوحة المحيطة على تقييد تدفق الهواء حول الغطاء الخلفي. يمكن للكابلات والمكونات القريبة وجدران الخزانات أيضًا تقليل المساحة المتاحة للهروب من الحرارة. ولذلك يجب على مصممي المعدات مراجعة أبعاد التركيب والمساحة الموجودة خلف الشاشة قبل الانتهاء من التثبيت.

بالنسبة للتطبيقات المثبتة على الحائط أو سطح المكتب، قد تختلف المساحة المتاحة بشكل كبير عن التثبيت المضمن. يجب أن يدعم حامل الحائط أو حامل سطح المكتب الجهاز بشكل آمن دون إعاقة سطح التبريد الخلفي دون داع.

عند اختيار جهاز كمبيوتر بدون مروحة، من المهم أيضًا التمييز بين درجة حرارة التشغيل القصوى المدعومة ودرجة الحرارة الفعلية داخل بيئة التثبيت. تحدد سلسلة أجهزة الكمبيوتر اللوحية ثلاثية الأبعاد التي يتم تركيبها على لوحة اللمس نطاقًا واسعًا لدرجة حرارة التشغيل يتراوح من -20 درجة مئوية إلى 70 درجة مئوية. لا يزال يتعين على مصممي النظام التأكد من أن التكوين المحدد وشروط التثبيت وعبء عمل التطبيق مناسبة للبيئة المقصودة.

مطابقة المعالج والذاكرة مع عبء العمل

يجب أن يتعامل الغلاف بدون مروحة مع الحرارة الناتجة عن الأجهزة المثبتة. ولذلك يرتبط اختيار المعالج ارتباطًا وثيقًا بمتطلبات التطبيق والتخطيط الحراري.

توفر سلسلة GreenTouch 3D خيارات معالجات Intel® Core™ i3 وi5 وi7. يمكن أن تدعم التكوينات المختلفة مستويات مختلفة من طلب الحوسبة، بدءًا من واجهات المشغل المباشرة وحتى التطبيقات التي تتضمن برامج أكثر تعقيدًا ومعالجة البيانات.

قد يكون لواجهة التحكم الصناعية التي تعرض بشكل أساسي حالة الماكينة وتقبل مدخلات المشغل متطلبات مختلفة عن نظام يقوم بتشغيل العديد من التطبيقات، أو معالجة بيانات الفحص، أو الاتصال بأجهزة متصلة متعددة. يساعد اختيار المعالج بناءً على عبء العمل الفعلي على تجنب تعقيد الأجهزة غير الضروري.

يجب تقييم الذاكرة والتخزين بنفس الطريقة. تتضمن التكوينات المدرجة 2-8 جيجابايت من ذاكرة الوصول العشوائي (RAM)، وقدرات SSD من 32 جيجابايت إلى 256 جيجابايت، وخيارات محرك الأقراص الثابتة (HDD) من 500 جيجابايت إلى 1 تيرابايت. تعتمد المجموعة المناسبة على نظام التشغيل والبرامج التطبيقية وتخزين البيانات المحلية والتحديثات المستقبلية المتوقعة.

على سبيل المثال، قد تتطلب واجهة الجهاز الأساسية ذاكرة وتخزينًا أقل من النظام الذي يسجل معلومات الإنتاج محليًا أو يقوم بتشغيل العديد من أدوات البرامج. يمكن أن يكون SSD مفيدًا عندما يكون الوصول إلى النظام سريع الاستجابة والتخزين المدمج من الأولويات، في حين يمكن أخذ محرك الأقراص الثابتة في الاعتبار عند الحاجة إلى سعة تخزين محلية أكبر. يجب تأكيد التكوين النهائي وفقًا لخيارات المنتج المتاحة ومتطلبات التطبيق.

حماية الضميمة والموثوقية على المدى الطويل

التبريد ليس سوى جزء واحد من موثوقية الكمبيوتر الصناعي. يمكن أن يؤثر الغبار والتعرض للماء والتداخل الكهربائي والتأثير الميكانيكي وظروف التثبيت أيضًا على مدى جودة أداء لوحة الكمبيوتر.

تسرد السلسلة ثلاثية الأبعاد الحماية الأمامية IP65 والحماية من الصدمات IK06. تعالج هذه المواصفات مخاوف مختلفة: يتعلق IP65 بالحماية من الغبار ونفاثات الماء في ظل ظروف الاختبار المعمول بها، بينما يشير IK06 إلى مستوى محدد من مقاومة الصدمات الميكانيكية. ولا ينبغي تفسيرها على أنها دليل على أن كل سطح من أسطح الجهاز بأكمله يمكنه تحمل أي تعرض بيئي.

بالنسبة للمعدات التي يتم تركيبها بالقرب من عمليات الإنتاج، فإن التمييز بين الحماية الأمامية وحماية الهيكل الكامل له أهمية خاصة. قد يواجه الجزء الأمامي من لوحة الكمبيوتر إجراءات تنظيف أو رذاذًا عرضيًا، بينما قد يكون الجزء الخلفي موجودًا داخل خزانة محمية. يجب تقييم مستوى الحماية المطلوب وفقًا للتثبيت الفعلي.

يسرد المنتج أيضًا ميزات EMC المضادة للتدخل. في البيئات الصناعية ذات المحركات، ومحركات الأقراص، ومعدات التبديل، وأنظمة الاتصالات، يعد التوافق الكهرومغناطيسي أحد الاعتبارات المهمة. يعتمد الأداء على مستوى النظام على التأريض الصحيح، وتوجيه الكابل، وجودة الطاقة، وخصائص المعدات المتصلة، لذلك يجب مراجعة هذه العوامل أثناء التكامل.

تشتمل المعالجات السطحية الاختيارية على علاجات مضادة للوهج (AG)، ومضادة للانعكاس (AR)، ومضادة لبصمات الأصابع (AF)، وعلاجات مضادة للبكتيريا. ويمكن النظر في هذه الخيارات وفقًا لبيئة العمل ومتطلبات التنظيف. ويجب التأكد من ملاءمتها للتكوين المحدد بدلاً من افتراض تضمينها كمعيار.

التطبيقات التي تستفيد من أجهزة الكمبيوتر اللوحية بدون مروحة

تعد أجهزة الكمبيوتر اللوحية بدون مروحة مفيدة عندما تتطلب المعدات شاشة عرض مدمجة وجهاز كمبيوتر ولكنها تحتوي على مساحة محدودة لأجهزة التبريد التقليدية.

في أدوات آلة CNC والآلات المتخصصة، يمكن أن تعمل لوحة الكمبيوتر كواجهة مشغل لعرض معلومات التشغيل والتفاعل مع برامج التحكم المتوافقة. يعتمد حجم الشاشة المطلوب وطريقة التركيب وواجهات الاتصال على تصميم الماكينة.

في خطوط الإنتاج الآلية، يمكن تركيب لوحة كمبيوتر في محطة الفحص أو محطة عمل المشغل. يمكن أن يساعد الهيكل بدون مروحة في تقليل الصيانة المتعلقة بالمروحة، بينما يوفر الغلاف المصنوع من الألومنيوم حاوية مدمجة للحوسبة المدمجة.

قد تستفيد معدات الرعاية الصحية الذكية وأنظمة المختبرات من التشغيل الهادئ والسطح الأمامي المحكم، مع مراعاة تنظيف التطبيق والسلامة الكهربائية والمتطلبات التنظيمية. في آلات إصدار التذاكر ذاتية الخدمة، وأنظمة الخروج بالتجزئة، ومحطات الطلب، يمكن أن تؤدي القدرة على تثبيت الشاشة داخل خزانة مصممة لهذا الغرض إلى تبسيط تصميم المعدات.

تدعم السلسلة ثلاثية الأبعاد عملية اللمس المتعدد باستخدام تقنية السعة المسقطة وتوفر أحجام شاشات تتراوح من 10.1 إلى 23.8 بوصة. تتضمن تنسيقات العرض المتوفرة 16:10 و4:3 و5:4 و16:9، مما يسمح لمصنعي المعدات باختيار تنسيق الشاشة الذي يناسب الواجهة ومساحة التثبيت.

اعتبارات التثبيت والاتصال

يجب اختيار جهاز كمبيوتر لوحي بدون مروحة مع الأخذ في الاعتبار ترتيب التركيب والوصول إلى الكابل. تدعم السلسلة ثلاثية الأبعاد التثبيت المدمج والمثبت على الحائط وعلى سطح المكتب. تشتمل خيارات التركيب الخلفية وفقًا لمعايير VESA على أنماط 75 × 75 مم و100 × 100 مم، حسب التكوين.

يمكن أن تساعد وصلاتها الخلفية المتجهة للأسفل في الحفاظ على تنظيم الكابلات عند تركيب الوحدة في مواضع مناسبة. تشمل الواجهات المتوفرة HDMI وVGA وCOM وLAN وUSB وMIC وAUDIO وDC IN. يتميز المنتج أيضًا بشبكة Gigabit Ethernet وشبكة Wi-Fi 802.11b/g/n المدمجة.

قبل الطلب، يجب على الشركات المصنعة للمعدات التحقق من التكوين الدقيق للمنفذ، وأبعاد التثبيت، ومتطلبات الطاقة، ونظام التشغيل، وخيارات إخراج العرض. وينبغي أيضًا مراعاة نصف قطر انحناء الكابل والوصول إلى الخدمة، خاصة في الخزانات الضحلة.

بالنسبة للأنظمة التي تتطلب بروتوكول اتصال معين، أو بيئة برمجية، أو أجهزة طرفية خارجية، فإن تأكيد التوافق قبل التثبيت يمكن أن يمنع أعمال إعادة التصميم التي يمكن تجنبها.

اختيار شريك التصنيع المناسب

بالنسبة لمشروعات معدات OEM، فإن مواصفات المنتج ليست سوى جزء واحد من القرار. يمكن أن يؤثر أيضًا اتساق التصنيع ودعم التكوين وإدارة الجودة والتواصل أثناء التكامل على تسليم المشروع.

شنتشن GreenTouch التكنولوجيا المحدودة. متخصصة في منتجات اللمس، بما في ذلك شاشات اللمس، وأجهزة الكمبيوتر الكل في واحد التي تعمل باللمس، وشاشات اللمس السعوية والمقاومة، وحلول العرض التفاعلية الأخرى. حصلت الشركة على شهادة نظام إدارة الجودة ISO 9001 وشهادة نظام الإدارة البيئية ISO 14001، إلى جانب الشهادات المتعلقة بالمنتج بما في ذلك CE وFCC وCB وRoHS وUL وCCC وHDMI، اعتمادًا على المنتج والتكوين المطبق.

تشتمل موارد التصنيع الخاصة بها على ورشة تصفيح خالية من الغبار من الفئة 1000، وتقنيات ربط متعددة، وورشة إنتاج قياسية تبلغ مساحتها حوالي 5000 متر مربع. وتفيد الشركة أيضًا بوجود فريق يضم أكثر من 20 مهندسًا تقنيًا وتطويرًا سنويًا لأكثر من 50 منتجًا جديدًا.

بالنسبة للعملاء الصناعيين، توفر هذه الإمكانات نقاط بداية مفيدة عند تقييم المورد. يجب على المشترين تأكيد الشهادات المحددة ومتطلبات الإنتاج والتكوينات المتاحة وشروط الضمان والدعم الفني المطبق على مشروعهم.

جعل التبريد السلبي جزءًا من قرار التصميم

يمكن أن تساعد لوحة الكمبيوتر الصناعية بدون مروحة في تقليل ضوضاء التشغيل والصيانة المتعلقة بالمروحة، لكن التشغيل الموثوق يعتمد على أكثر من مجرد إزالة مكون متحرك. يجب أن يعمل التصميم الحراري، واختيار المعالج، وحماية الهيكل، ومساحة التركيب، وتخطيط عبء العمل معًا.

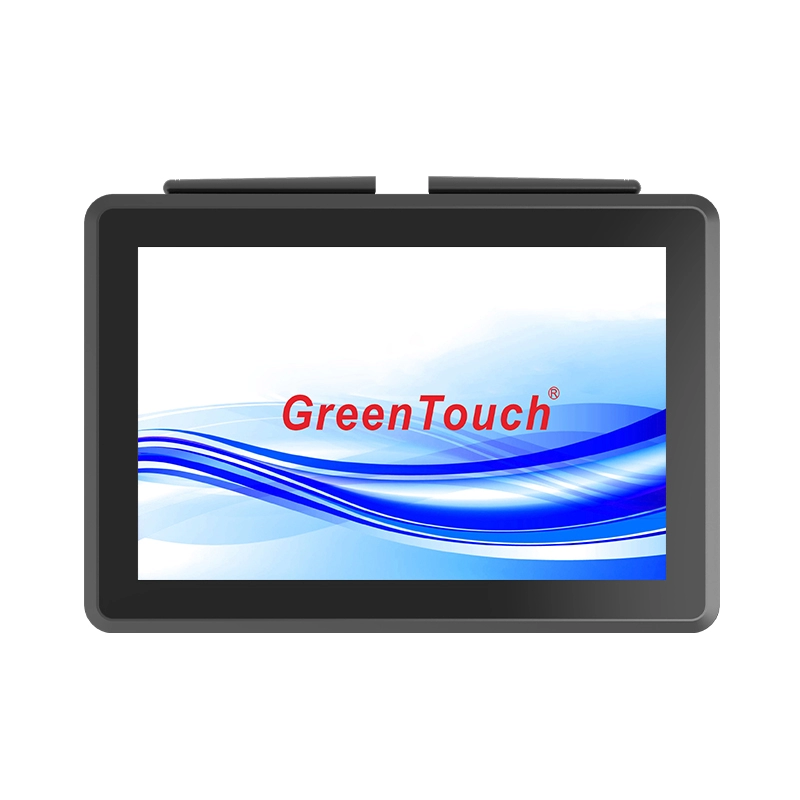

يجمع الكمبيوتر اللوحي الذي يعمل باللمس مقاس 10.1-23.8 بوصة (سلسلة ثلاثية الأبعاد)  بين هيكل من سبائك الألومنيوم بدون مروحة، وتبديد الحرارة بزعانف خلفية، وخيارات معالج متعددة، وتكوينات تركيب مرنة تعمل باللمس السعوي المسقط. تجعل هذه الميزات الأمر يستحق التقييم بالنسبة للآلات الصناعية ومحطات التشغيل الآلي وتطبيقات الحوسبة المتكاملة الأخرى حيث يكون الوصول إلى المساحة والصيانة مهمًا.

قبل اختيار التكوين، راجع بيئة التشغيل والواجهات المطلوبة وأبعاد التثبيت وعبء عمل البرنامج ومتطلبات الحماية. بالنسبة لمشروعات OEM، يمكن أن تساعد مناقشة هذه التفاصيل مع GreenTouch في تحديد ما إذا كانت لوحة الكمبيوتر المحددة تتوافق مع ظروف التشغيل الفعلية للجهاز.

للحصول على مزيد من المعلومات حول المنتج وتفاصيل التكوين، استكشف الكمبيوتر الشخصي ذو اللوحة اللمسية من سلسلة 3D وقارن بين أحجام الشاشة المتوفرة وخيارات الأجهزة وترتيبات التثبيت مع متطلبات التطبيق لديك.
