رقائق اللمس PCAP ذات 20 نقطة: تخطيط واجهات تفاعلية متعددة المستخدمين

يتم استخدام شاشات العرض التفاعلية الكبيرة بشكل متزايد في قاعات الاجتماعات والفصول الدراسية وبيئات البيع بالتجزئة ومناطق المعلومات العامة. ومع ذلك، فإن الشاشة الكبيرة وحدها لا تضمن تجربة تفاعلية سلسة. عندما يحتاج العديد من الأشخاص إلى الكتابة أو تحديد المعلومات أو نقل الكائنات أو العمل مع المحتوى الرقمي على نفس الشاشة، يجب أن يستجيب نظام اللمس بدقة لمدخلات متعددة دون جعل الواجهة صعبة الاستخدام.

بالنسبة لمصنعي شاشات العرض ومتكاملي الأنظمة، فإن اختيار تقنية اللمس المناسبة يتضمن أكثر من مجرد التحقق من أبعاد الشاشة. يؤثر عدد نقاط اللمس المدعومة ووقت الاستجابة والمواد السطحية واتصال وحدة التحكم وتوافق البرامج على النتيجة النهائية. يمكن أن يوفر حل اللمس السعوي المسقط ذو 20 نقطة أساسًا عمليًا للتطبيقات التي تتطلب إدخالاً متزامنًا باللمس.

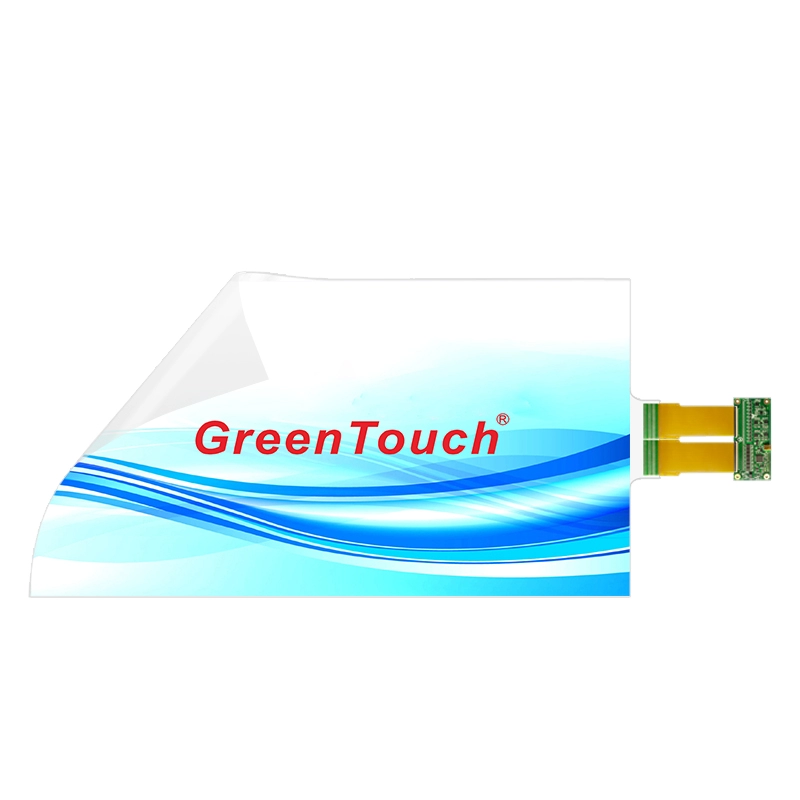

تم تصميم شريحة اللمس التفاعلية مقاس 32 إلى 65 بوصة (سلسلة XTA) من GreenTouch لهذا النوع من التكامل. باستخدام طبقة PET شفافة ورقيقة للغاية، تدعم سلسلة XTA لمسة PCAP ذات 20 نقطة ويمكن تطبيقها على الأسطح الزجاجية والأكريليك والبولي كربونات المتوافقة. يتيح ذلك للمصنعين إضافة وظائف تفاعلية لعرض الهياكل دون الاعتماد على إطار اللمس المرئي التقليدي.

ماذا يعني 20 نقطة PCAP Touch للواجهات التفاعلية

تكتشف تقنية السعة المسقطة، أو PCAP، اللمس من خلال التغيرات في المجال الكهربائي حول شبكة الاستشعار. في رقاقة اللمس، يتكون هيكل الاستشعار هذا من أنماط موصلة مرتبة على طول المحورين X وY. تقوم وحدة التحكم بتفسير الإشارات وتحديد مواضع اللمسات المكتشفة.

تشير مواصفات اللمس ذات 20 نقطة إلى دعم ما يصل إلى 20 نقطة لمس متزامنة في ظل ظروف التشغيل المحددة للمنتج. يمكن أن تكون هذه الإمكانية مفيدة عندما يحتاج التطبيق إلى التعرف على أصابع متعددة في وقت واحد بدلاً من معالجة جهة اتصال واحدة أو اثنتين فقط.

على سبيل المثال، قد تسمح السبورة البيضاء التعاونية لعدة مشاركين بكتابة الكائنات أو معالجتها في وقت واحد. قد تتيح شاشة عرض المنتج التفاعلية للزائرين استكشاف أقسام مختلفة من الواجهة، في حين يمكن لمحطة المعلومات العامة أن تدعم إيماءات اللمس مثل التكبير/التصغير أو التدوير أو التنقل بين مناطق المحتوى.

ومع ذلك، فإن الحد الأقصى لعدد نقاط اللمس لا يمثل سوى جزء واحد من النظام. ويجب أن يتعرف البرنامج التطبيقي أيضًا على الإدخال المتزامن ويتعامل معه بشكل صحيح. يجب اختبار نظام التشغيل ووحدة التحكم وتكوين العرض وتصميم الواجهة معًا قبل النشر.

تصميم واجهات متعددة المستخدمين لشاشات العرض الكبيرة

توفر شاشة اللمس الكبيرة مساحة أكبر للتعاون، ولكن تخطيط البرنامج يحدد ما إذا كانت هذه المساحة سيتم استخدامها بفعالية.

في غرفة الاجتماعات، على سبيل المثال، قد يحتاج اثنان من المشاركين إلى إضافة تعليقات توضيحية إلى مناطق منفصلة من العرض التقديمي المشترك. إذا كانت الواجهة تجبر الجميع على العمل في منطقة مركزية صغيرة واحدة، فإن الحجم الفعلي للشاشة يقدم فائدة عملية محدودة. يجب على المصممين بدلاً من ذلك تخصيص مساحة عمل كافية للإجراءات المستقلة وتسهيل الوصول إلى عناصر التحكم المهمة.

وينطبق نفس المبدأ على العروض التعليمية. قد يحتاج المعلمون والطلاب إلى كتابة المعادلات، أو نقل الرسوم البيانية، أو مقارنة الصور، أو ترتيب المواد التعليمية. يجب أن تميز واجهة اللمس المتعدد الإيماءات المفيدة عن جهات الاتصال غير المقصودة وأن توفر تعليقات مرئية واضحة عند التعرف على الإجراء.

تطبيقات البيع بالتجزئة والتطبيقات التجارية لها أولويات مختلفة. قد تستخدم واجهة المتجر التفاعلية الإدخال باللمس لاستكشاف معلومات المنتج، بينما يمكن أن توفر شاشة الإعلانات الرقمية إمكانية التنقل بين محتوى الحملة وتفاصيل المنتج. في هذه الحالات، يجب أن تظل الواجهة مفهومة للمستخدمين لأول مرة وأن تستجيب باستمرار للإيماءات الشائعة.

عند التخطيط لنظام حول رقائق اللمس التفاعلية من سلسلة XTA ، ابدأ بتحديد الإجراءات التي يحتاج المستخدمون إلى تنفيذها. تحديد ما إذا كان التطبيق يستفيد حقًا من العديد من جهات الاتصال المتزامنة، أو ما إذا كان عدد أقل من نقاط الاتصال سيكون كافيًا. ويساعد ذلك على ضمان تحديد أجهزة وبرامج اللمس وفقًا لمتطلبات التشغيل الفعلية.

مطابقة رقائق اللمس مع الزجاج والأسطح الأخرى

تتمثل إحدى ميزات رقائق اللمس في إمكانية دمجها خلف سطح شفاف بدلاً من الحاجة إلى إطار لمس تقليدي حول الشاشة.

تستخدم سلسلة XTA طبقة PET شفافة بسمك 0.2 مم تقريبًا وهي مصممة لتطبيقات الزجاج والأكريليك والبولي كربونات المتوافقة. وهذا يجعلها مناسبة للمشاريع التي يرغب المصممون في الاحتفاظ بمظهر أمامي نظيف مع إضافة وظائف اللمس.

يجب أن يتم اختيار المواد في وقت مبكر من المشروع. قد يكون الزجاج مناسبًا لألواح العرض التجارية والنوافذ التفاعلية، في حين قد يناسب الأكريليك والبولي كربونات تصميمات أو تطبيقات معينة ذات وزن ومتطلبات تصنيع مختلفة. تعتمد النتيجة النهائية على سمك المادة وحالة السطح والبناء والتوافق مع نظام اللمس.

يجب أيضًا أن يكون سطح التثبيت نظيفًا ومسطحًا وجافًا قبل التطبيق. يمكن أن يؤثر الغبار وبصمات الأصابع والهواء المحصور والالتصاق غير المتساوي على المظهر النهائي وقد يتداخل مع اتساق التثبيت. يجب على القائمين بالتكامل اتباع تعليمات التركيب الخاصة بالشركة المصنعة وتقييم مجموعة المواد الفعلية قبل الالتزام بالإنتاج.

تتطلب التركيبات المنحنية اهتمامًا إضافيًا. على الرغم من أن سلسلة XTA تدعم التطبيقات المستقيمة والمنحنية، إلا أنه يجب تأكيد الانحناء وشروط التثبيت المسموح بها للحجم والركيزة المحددة. لا ينبغي أن يُفترض تلقائيًا أن التصميم الذي يعمل على لوحة زجاجية مسطحة يعمل بشكل مماثل على كل سطح منحني.

فهم وقت الاستجابة ودقة اللمس

تعتبر الاستجابة باللمس مهمة بشكل خاص عندما يتفاعل عدة أشخاص مع نفس الشاشة. يمكن أن تؤدي ردود الفعل المتأخرة إلى جعل الكتابة اليدوية منفصلة عن حركة الإصبع، في حين أن تحديد الموضع غير المتسق قد يجعل تحديد عناصر التحكم الصغيرة أمرًا صعبًا.

تحدد سلسلة XTA وقت استجابة أقل من 8 مللي ثانية. يعد هذا مرجعًا مفيدًا عند تقييم مكون اللمس، ولكن لا ينبغي الخلط بينه وبين زمن الوصول الشامل للنظام بأكمله. يمكن أن تساهم شاشة العرض والكمبيوتر ونظام التشغيل ومعالجة الرسومات والبرامج التطبيقية في الوقت بين اللمسة الجسدية والاستجابة المرئية الناتجة.

يجب تقييم دقة اللمس في سياق الواجهة المقصودة. قد تتحمل أزرار التنقل الكبيرة اختلافًا بسيطًا في الموضع، بينما تتطلب أدوات الرسم والرسوم البيانية التفصيلية ومهام التحديد الدقيقة تقييمًا أكثر دقة.

أثناء الاختبار، يجب على القائمين على التكامل التحقق من التعرف على اللمس عبر المنطقة النشطة، والتحقق من سلوك جهات الاتصال المتزامنة، والتأكد من أن المعايرة تظل مناسبة بعد التثبيت. يجب أن تتضمن الاختبارات الإيماءات التي يؤديها المستخدمون في أغلب الأحيان، بدلاً من الاعتماد حصريًا على عرض للنقر الأساسي.

تحدد سلسلة XTA أيضًا نفاذية الضوء بنسبة 93% على الأقل. وهذا يدعم هدف الحفاظ على رؤية الشاشة من خلال طبقة لمس شفافة. ومع ذلك، فإن الأداء البصري للتجميع الكامل سيعتمد على الشاشة والركيزة وعملية الترابط وظروف الإضاءة المحيطة.

توصيل وحدة التحكم باللمس بالنظام المضيف

تحتاج الرقاقة متعددة اللمس إلى وحدة تحكم ونظام مضيف متوافق لتحويل إشارات المستشعر إلى مدخلات قابلة للاستخدام. التخطيط لهذا الاتصال بشكل صحيح يمكن أن يمنع مشاكل التكامل التي يمكن تجنبها.

تستخدم سلسلة XTA واجهة USB 2.0 كاملة السرعة، مع معدل نقل محدد يصل إلى 480 ميجابت في الثانية. تتضمن الحزمة المدرجة رقاقة بلمسة واحدة، ووحدة تحكم واحدة، وكابل USB واحد. توضح وثائق المنتج التوافق مع أنظمة التشغيل Windows، وAndroid، وLinux.

قبل التثبيت، تأكد من أن الكمبيوتر المضيف المحدد يدعم نظام التشغيل المقصود وتكوين الإدخال باللمس. ويجب أيضًا التحقق من المتطلبات الخاصة بالتطبيقات، لا سيما عندما يستخدم النظام برامج مخصصة أو أجهزة مضمنة أو بنية نظام تشغيل متخصصة.

المعايرة هي خطوة مهمة أخرى. بعد توصيل الدائرة المطبوعة المرنة، أو FPC، بوحدة التحكم وتوصيل وحدة التحكم بالمضيف، اتبع إجراء الإعداد المطبق لمعايرة إحداثيات اللمس. تأكد من أن موضع اللمس المعروض يتوافق مع نقطة الاتصال الفعلية عبر المنطقة النشطة.

على الرغم من أن وثائق المنتج تصف عملية اتصال خالية من برامج التشغيل، إلا أن متطلبات الإعداد الدقيقة قد تختلف باختلاف النظام الأساسي المضيف والتكوين. قم بتأكيد التعليمات المعمول بها قبل دمج الرقاقة في نظام الإنتاج.

تخطيط حجم العرض والتخطيط المادي

يعتمد حجم رقاقة اللمس المناسب على أبعاد الشاشة ومسافة المشاهدة وعدد المستخدمين ومساحة التثبيت المتاحة.

تتوفر سلسلة XTA بأحجام 32 و40 و42 و43 و46 و47 و49 و55 و65 بوصة، باستخدام تنسيق 16:9. قد تناسب شاشة مقاس 32 بوصة محطة تفاعلية مدمجة أو منطقة تعاون أصغر، بينما يمكن أن توفر التنسيقات الأكبر مساحة إضافية للأنشطة المتزامنة والواجهات الأكثر تعقيدًا.

ومع ذلك، فإن اختيار شاشة أكبر لا يؤدي تلقائيًا إلى تحسين سهولة الاستخدام. إذا كان يجب على المستخدمين الوصول عبر الشاشة بشكل متكرر، فيجب تنظيم الواجهة لتقليل الحركة غير الضرورية. يجب وضع عناصر التحكم المستخدمة في أغلب الأحيان في متناول اليد بشكل مريح، ويجب أن تظل العناصر التفاعلية كبيرة بما يكفي للاختيار الموثوق.

يجب أيضًا فحص الأبعاد الميكانيكية بعناية. يجب أن يتماشى فيلم اللمس مع المنطقة النشطة المقصودة، وتتطلب وحدة التحكم وFPC مساحة كافية داخل مجموعة الشاشة. يجب تضمين توجيه الكبل والوصول للخدمة وطريقة تأمين الركيزة في مراجعة التصميم.

بالنسبة للمشاريع التي تتضمن أبعادًا أو شعارات أو خدمات تركيب مخصصة، تأكد من الخيارات المتاحة مع المورد قبل الانتهاء من هيكل العلبة والعرض.

إدارة المتانة والمتطلبات البيئية

تواجه شاشات العرض التفاعلية المثبتة في الأماكن العامة ظروف تشغيل مختلفة عن تلك المستخدمة في غرف الاجتماعات الخاضعة للرقابة. قد يتعرضون للتعامل المتكرر وبصمات الأصابع وإجراءات التنظيف والاتصال العرضي.

تسرد سلسلة XTA حماية IP67 ضد الماء، وخصائص مقاومة التخريب، ومقاومة التلوث. يمكن أن تكون هذه الميزات ذات صلة عند تقييم حلول اللمس للتركيبات المواجهة للعامة. ومع ذلك، فإن تصنيف الحماية لمكون اللمس لا يحدد تلقائيًا تصنيف الشاشة الكاملة أو الغلاف. يجب تقييم التجميع النهائي وفقًا لبنيته الخاصة ومتطلبات الاختبار المعمول بها.

يمكن أيضًا اختيار المعالجات السطحية وفقًا لاحتياجات المشروع. تتضمن خيارات التخصيص المتاحة معالجات مضادة للوهج (AG)، ومضادة لبصمات الأصابع (AF)، ومضادة للانعكاس (AR). يخدم كل منها غرضًا مختلفًا، لذا يجب أن يعكس الاختيار ظروف الإضاءة وروتين التنظيف والمتطلبات المرئية للتركيب.

على سبيل المثال، قد تستفيد الشاشة التفاعلية التي تواجه إضاءة محيطة قوية من أسلوب مناسب لإدارة الوهج، في حين أن الواجهة العامة التي يتم التعامل معها بشكل متكرر قد تتطلب اهتمامًا أكبر برؤية بصمات الأصابع وإجراءات التنظيف. يجب التحقق من المعالجة المختارة لتأثيرها على الشفافية، وأداء اللمس، والمظهر العام للتجميع النهائي.

تقييم مورد رقائق اللمس لمشاريع التكامل

يعتمد مشروع اللمس المتعدد الناجح على مكون اللمس بالإضافة إلى التصنيع والدعم الفني الذي يقف وراءه. بالنسبة لمصنعي المعدات الأصلية ومتكاملي الأنظمة، تتضمن نقاط التقييم المفيدة اتساق المنتج وتوافق وحدة التحكم وإمكانيات التخصيص والوثائق وقدرة المورد على دعم أسئلة التثبيت.

شنتشن GreenTouch التكنولوجيا المحدودة. تقوم بتصنيع المنتجات ذات الصلة باللمس، بما في ذلك شاشات اللمس السعوية والمقاومة، وإطارات اللمس بالأشعة تحت الحمراء، وشاشات اللمس، ورقائق اللمس التفاعلية، وأجهزة الكمبيوتر الكل في واحد التي تعمل باللمس. حصلت الشركة على شهادة نظام إدارة الجودة ISO 9001 وشهادة نظام إدارة البيئة ISO 14001. تشمل الشهادات المدرجة المتعلقة بالمنتج CE وFCC وRoHS، وفقًا للمنتج المعمول به.

تشير GreenTouch أيضًا إلى ورشة عمل تصفيح خالية من الغبار من الفئة 1000، وخبرة في تقنيات الربط المتعددة، وأكثر من 20 مهندسًا تقنيًا، وتطويرًا سنويًا لأكثر من 50 منتجًا جديدًا. تعد موارد التصنيع والتطوير هذه ذات صلة عند تقييم المورد للمشاريع التي تتطلب أبعادًا مخصصة أو معالجات سطحية أو دعم التكامل.

قبل تأكيد التصميم، يجب على المشترين طلب المواصفات ذات الصلة بحجم الرقاقة الذي اختاروه، ومراجعة متطلبات وحدة التحكم والنظام المضيف، وترتيب اختبار العينة باستخدام الركيزة المقصودة. يجب أن يشمل التقييم العملي دقة اللمس، والتشغيل متعدد النقاط، والمظهر البصري، والمعايرة، والملاءمة الميكانيكية للتجميع الكامل.

وضع 20 نقطة اتصال موضع التنفيذ

يمكن أن توفر لمسة PCAP ذات العشرين نقطة أساسًا مفيدًا للواجهات التفاعلية الكبيرة، لكن قيمتها العملية تعتمد على كيفية تصميم النظام بأكمله. يساهم عدد نقاط اللمس وسلوك البرنامج وتوافق الركيزة وخصائص الاستجابة وجودة التثبيت في تجربة المستخدم.

تجمع رقائق اللمس التفاعلية مقاس 32 إلى 65 بوصة (سلسلة XTA)  بين هيكل PET شفاف رفيع، ودعم اللمس بـ 20 نقطة، ووقت استجابة أقل من 8 مللي ثانية، والتوافق مع الزجاج، والأكريليك، والبولي كربونات. إن أحجامه المتوفرة وخيارات التخصيص تجعله يستحق التقييم بالنسبة للنوافذ التفاعلية واللافتات الرقمية والشاشات التعليمية والواجهات التعاونية.

بالنسبة لمصنعي المعدات والقائمين على تكاملها، فإن نقطة البداية الأكثر فعالية هي تحديد تفاعلات المستخدم المقصودة، وتحديد شاشة العرض والركيزة المناسبتين، والتحقق من صحة وحدة التحكم والبرنامج معًا. تساعد هذه الخطوات في تحويل مواصفات اللمس إلى نظام تفاعلي عملي وقابل للصيانة.

بالنسبة للمتطلبات الخاصة بالمشروع، يمكن استشارة GreenTouch فيما يتعلق بالأحجام المتاحة وخيارات التخصيص وطرق التثبيت واعتبارات التوافق. تساعد مراجعة هذه التفاصيل قبل الإنتاج على التأكد من أن رقائق اللمس المحددة من سلسلة XTA تتوافق مع التصميم المادي وتجربة المستخدم المقصودة.
