رقائق اللمس PCAP ذات 12 نقطة: مطابقة دقة اللمس مع التطبيقات التفاعلية

من المتوقع أن تستجيب شاشات العرض التفاعلية بشكل طبيعي عندما يقوم المستخدمون بالنقر أو سحب الكائنات أو تكبير المحتوى أو تدوير الصور. بالنسبة لمصنعي المعدات، يتطلب تحقيق هذه التجربة أكثر من مجرد اختيار شاشة ذات دقة مناسبة. يجب أن يكتشف مستشعر اللمس حركات الأصابع باستمرار، ويدعم الإيماءات المطلوبة، ويتناسب مع الهيكل الميكانيكي للجهاز النهائي.

تم تصميم رقائق اللمس التفاعلية مقاس 10.1 إلى 32 بوصة (سلسلة XTM)  للمشروعات التي تحتاج إلى إضافة وظائف اللمس إلى الأسطح الزجاجية أو الأكريليك أو البولي كربونات. بفضل تقنية الإسقاط السعوي التفاعلي (PCAP) التي تدعم 12 نقطة لمس، يمكن اعتبار هذه السلسلة لأكشاك المعلومات، وآلات البيع، ونوافذ العرض التفاعلية، واللافتات الرقمية، وطاولات المؤتمرات الذكية، وطاولات الألعاب.

ومع ذلك، فإن عدد نقاط اللمس وحده لا يحدد جودة تجربة المستخدم. إن فهم كيفية عمل دقة اللمس وأبعاد العرض وجودة التثبيت وسلوك البرامج معًا يساعد الشركات المصنعة على اختيار حل اللمس المناسب ودمجه.

ماذا يعني 12 نقطة PCAP Touch في الممارسة العملية؟

تكتشف تقنية اللمس السعوية المسقطة التغيرات في المجال الكهربائي عندما يقترب الإصبع من سطح الاستشعار أو يلامسه. تقوم وحدة التحكم بمعالجة هذه الإشارات لتحديد مواضع اللمس وإبلاغ النظام المضيف بها.

يمكن لرقاقة اللمس PCAP المكونة من 12 نقطة أن تدعم ما يصل إلى 12 نقطة لمس متزامنة، وفقًا لإمكانيات النظام الكامل. يكون هذا مفيدًا عندما يتطلب التطبيق عدة أصابع للتفاعل مع الشاشة في نفس الوقت.

على سبيل المثال، يمكن للمستخدم استخدام إصبعين لتكبير الخريطة أو تدوير صورة أو التعامل مع كائن على جدول تفاعلي. قد يسمح التطبيق التعاوني أيضًا لعدة مستخدمين بالتفاعل مع مناطق مختلفة من الشاشة. في هذه المواقف، توفر إمكانية اللمس المتعدد للبرامج مزيدًا من معلومات الإدخال للتعامل معها.

ومع ذلك، فإن دعم 12 نقطة لمس لا يضمن تلقائيًا أداء كل إيماءة بشكل صحيح. يؤثر نظام التشغيل والبرامج التطبيقية وتكوين وحدة التحكم والتثبيت الميكانيكي على النتيجة النهائية. يجب على المطورين اختبار الإيماءات المقصودة على الجهاز بأكمله بدلاً من الاعتماد فقط على الحد الأقصى لمواصفات نقطة اللمس الخاصة بالمستشعر.

مطابقة دقة اللمس مع التطبيق المقصود

تفرض الأجهزة التفاعلية المختلفة متطلبات مختلفة على اكتشاف اللمس. قبل اختيار رقاقة اللمس، يجب على مصممي المعدات تحديد كيفية تفاعل المستخدمين مع الواجهة وأنواع المدخلات الأكثر أهمية.

بالنسبة لأكشاك المعلومات، غالبًا ما يكون الاختيار الدقيق بإصبع واحد هو المطلب الرئيسي. يحتاج المستخدمون إلى النقر على عناصر القائمة واختيار الخدمات والتنقل بين شاشات الواجهة دون محاولات متكررة. يجب أن يركز الاختبار على استجابة الزر، والتسجيل باللمس بالقرب من حواف الشاشة، والتشغيل المتسق عبر المنطقة النشطة.

آلات البيع لديها نمط تفاعل مختلف. يمكن للمستخدمين تحديد المنتجات أو ضبط الكميات أو التنقل بين خيارات الدفع. يجب أن تسجل واجهة اللمس التحديدات المتعمدة بشكل موثوق وأن تظل قابلة للاستخدام بعد التنظيف الروتيني.

قد تتطلب الطاولات التفاعلية وطاولات الألعاب اختبارات أكثر شمولاً باللمس المتعدد. يجب أن يبدو سحب الكائنات وتدوير الرسومات والتكبير/التصغير بإصبعين متسقًا عبر السطح. إذا تفاعل عدة مستخدمين في وقت واحد، فيجب أن يغطي الاختبار أيضًا مواقع اللمس المنفصلة والحركات المتداخلة.

بالنسبة لهذه التطبيقات، توفر تقنية اللمس التفاعلي المزودة بإمكانية PCAP ذات 12 نقطة أساسًا لإدخال اللمس المتعدد. يجب أن يعكس التحديد النهائي البرنامج الفعلي، والعدد المتوقع للمستخدمين المتزامنين، والتخطيط الفعلي للشاشة.

يجب أن يعمل حجم العرض ومنطقة اللمس النشطة معًا

تغطي سلسلة XTM أحجامًا تتراوح من 10.1 إلى 32 بوصة، مع خيارات متاحة بنسب عرض إلى ارتفاع تبلغ 16:9 و4:3 و16:10. يسمح هذا النطاق لمصنعي المعدات بأخذ طبقة اللمس في الاعتبار جنبًا إلى جنب مع تصميمات شاشات العرض والأغلفة الخاصة بهم.

اختيار الحجم القطري الصحيح هو الخطوة الأولى فقط. يجب أن تتوافق المنطقة النشطة لرقاقة اللمس مع منطقة العرض القابلة للاستخدام، ويجب وضع المستشعر بشكل صحيح خلف سطح اللمس المقصود.

على سبيل المثال، قد تحتوي شاشة مقاس 21.5 بوصة مثبتة في كشك الخدمة الذاتية على إطار أو إطار تثبيت أو زجاج واقي يغير أبعاد المنطقة المرئية. إذا كانت محاذاة المستشعر والشاشة غير صحيحة، فقد لا يتوافق موضع اللمس المُبلغ عنه مع الموقع الذي حدده المستخدم.

قبل الطلب، تأكد من الحجم القطري للشاشة ونسبة العرض إلى الارتفاع والمنطقة النشطة وأبعاد التثبيت والموضع المقصود للمستشعر. عندما يكون الحجم المخصص مطلوبًا، ناقش ترتيبات الرسم والتركيب الميكانيكية مع المورد قبل الانتهاء من العلبة.

من المفيد أيضًا اختبار استجابة اللمس عند الزوايا وعلى طول الحواف. يمكن أن تكشف هذه المواقع عن مشكلات المحاذاة أو التكامل التي قد لا تظهر أثناء اختبار الشاشة المركزية الأساسي.

رقائق شفافة تعمل باللمس للزجاج والأكريليك والبولي كربونات

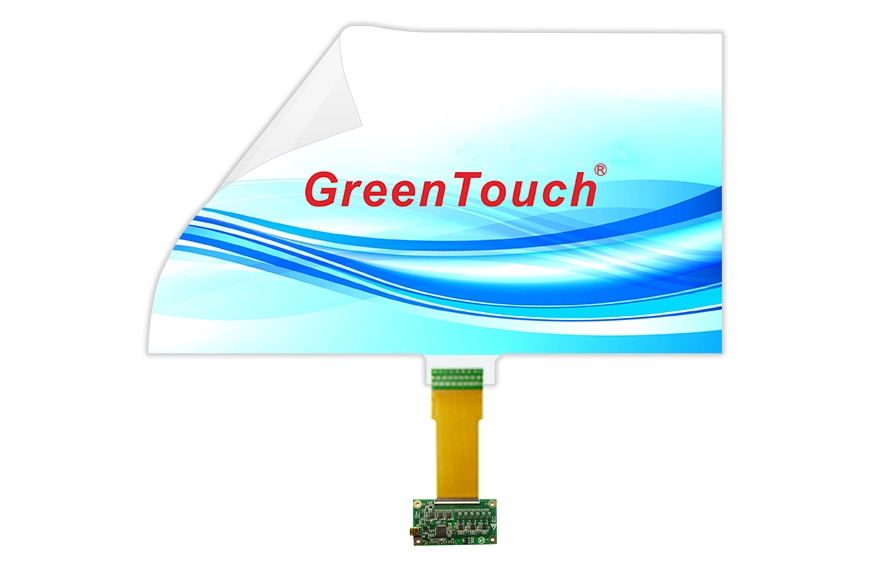

الميزة الرئيسية لرقائق اللمس هي أنها يمكن أن تضيف وظائف تفاعلية دون الحاجة إلى لوحة لمس تقليدية مؤطرة. تستخدم سلسلة XTM طبقة PET شفافة رفيعة للغاية بسمك 0.2 مم وهي مصممة للاستخدام مع الزجاج والأكريليك والبولي كربونات.

تبلغ نسبة نفاذية الضوء المحددة 93% على الأقل، مما يجعل الشفافية أحد الاعتبارات المهمة لنوافذ العرض واللافتات الرقمية حيث يجب أن يظل المحتوى الأساسي مرئيًا. سيعتمد الأداء البصري الفعلي أيضًا على الشاشة والركيزة والمواد اللاصقة والمعالجات السطحية وجودة التثبيت.

كل ركيزة تتطلب التحضير المناسب. يجب أن يكون سطح التثبيت نظيفًا وجافًا ومسطحًا قبل تطبيق الفيلم. يمكن أن يؤثر الغبار أو الهواء المحبوس أو التجاعيد أو الالتصاق غير المتساوي على المظهر النهائي وقد يؤدي إلى تعقيد عملية استكشاف الأخطاء وإصلاحها.

تتضمن الخيارات المخصصة علاجات مضادة للوهج (AG)، ومضادة لبصمات الأصابع (AF)، ومضادة للانعكاس (AR)، بالإضافة إلى خدمات الحجم والشعار واللصق. ويجب تقييم هذه الخيارات وفقًا لبيئة العرض ومتطلبات الصيانة بدلاً من تحديدها تلقائيًا لكل مشروع.

بالنسبة للتطبيقات المنحنية، تأكد من الشكل الهندسي المقصود وظروف التثبيت مع المورد. على الرغم من أن سلسلة XTM تدعم التطبيقات المسطحة والمنحنية، إلا أنه يجب التحقق من التوافق مع الانحناء المحدد وتصميم التجميع قبل الإنتاج.

جودة التثبيت لها تأثير مباشر على أداء اللمس

حتى المستشعر المناسب يمكن أن يعمل بشكل غير متسق إذا تم تركيبه بشكل غير صحيح. تساعد عملية التثبيت الخاضعة للرقابة على تقليل المشكلات التي يمكن تجنبها قبل دخول الجهاز إلى مرحلة الإنتاج.

ابدأ بتنظيف وتجفيف السطح الخلفي للزجاج أو أي ركيزة أخرى متوافقة. قم بإزالة الطبقة الواقية من الفيلم وحدد جانب الاستشعار وفقًا لتعليمات المورد. قم بمحاذاة المستشعر بعناية قبل وضعه على سطح التثبيت.

أثناء الالتصاق، اعمل تدريجيًا واستخدم مكشطة مناسبة لإزالة الهواء المحبوس. تجنب التجاعيد والضغط غير المتساوي والسحب غير الضروري على الدائرة المرنة. بمجرد تأمين الفيلم، قم بتوصيل دائرته المطبوعة المرنة (FPC) بوحدة التحكم المطابقة باستخدام الموصل المخصص.

يمكن بعد ذلك توصيل وحدة التحكم بالجهاز المضيف من خلال كابل USB المرفق. أكمل إعداد النظام المطلوب ومعايرته قبل تقييم أداء اللمس.

تعد المعايرة ذات أهمية خاصة عند التحقق مما إذا كانت إحداثيات اللمس المبلغ عنها تتطابق مع الواجهة المرئية. اختبر عدة نقاط عبر الشاشة، بما في ذلك الزوايا والحواف والوسط. في حالة ظهور إزاحة ثابتة، قم بفحص المحاذاة والمعايرة قبل افتراض أن المستشعر نفسه معيب.

بالنسبة لبيئات الإنتاج، فإن توثيق هذه الخطوات يساعد الفنيين المختلفين على اتباع نفس العملية ويجعل من السهل تتبع المشكلات المتعلقة بالتثبيت.

تحقق من اتصال USB وتوافق نظام التشغيل

تعتمد دقة اللمس أيضًا على كيفية تواصل وحدة التحكم مع النظام المضيف. تستخدم سلسلة XTM واجهة USB 2.0 كاملة السرعة وهي مخصصة للتوافق مع أنظمة التشغيل Windows وAndroid وLinux.

بالنسبة لمشروعات OEM، تأكد من أن وحدة التحكم المحددة والجهاز المضيف يعملان معًا ضمن إصدار نظام التشغيل المقصود. يجب أن تتحقق اختبارات الاتصال الأساسية من التعرف على الجهاز، والإبلاغ عن إحداثيات اللمس بشكل صحيح، واستجابة التطبيق للإيماءات المطلوبة.

يصف المورد الواجهة بأنها خالية من برامج التشغيل، مع استمرار الحاجة إلى المعايرة. يجب التحقق من متطلبات الإعداد الفعلية وفقًا لبيئة الأجهزة والبرامج المحددة، خاصة للأنظمة المدمجة أو صور نظام التشغيل المخصصة.

يجب أن يتضمن اختبار القبول العملي النقرات المتكررة، والسحب المستمر، والتكبير/التصغير والتدوير بإصبعين، والإدخال باللمس المتزامن. قم بإجراء الاختبارات بعد التثبيت ومرة ​​أخرى بعد تركيب المجموعة في غلافها النهائي. ويساعد هذا في تحديد المشكلات الناجمة عن بنية الجهاز بالكامل بدلاً من رقاقة اللمس وحدها.

تقييم متانة المعدات التجارية والعامة

تواجه الأجهزة التي تعمل باللمس في البيئات العامة أكثر من مجرد التفاعل المتكرر. قد يتعرضون أيضًا لبصمات الأصابع والتنظيف الروتيني والتأثيرات العرضية والرطوبة.

تحدد سلسلة XTM حماية IP67 ضد الماء ومقاومة التخريب والتلوث. تعتبر هذه الميزات ذات صلة عند تقييم حلول اللمس للمعدات التي تواجه الجمهور، ولكن يجب على فرق المشروع التأكد من شروط الاختبار المعمول بها ونطاق الحماية قبل الاعتماد عليها في المنتج النهائي.

على وجه الخصوص، لا ينبغي افتراض أن مستوى الحماية المعلن لرقاقة اللمس ينطبق تلقائيًا على الجهاز بأكمله. يمكن أن تؤثر العلبة والطبقات ومخارج الكابلات ووحدة التحكم والموصلات وطريقة التثبيت على مقاومة النظام المجمع للماء والملوثات.

بالنسبة لآلات البيع وأكشاك المعلومات، ضع في اعتبارك عوامل التنظيف الفعلية، وتكرار الاستخدام، والتعرض للسوائل، وظروف الخدمة المتوقعة. يمكن للنموذج الأولي الذي تم اختباره في ظل ظروف تمثيلية أن يساعد في التحقق من أن البناء المحدد يلبي متطلبات التطبيق.

اعمل مع مورد يدعم تكامل المنتج

غالبًا ما يكون اختيار رقائق اللمس جزءًا من مشروع أكبر لتطوير المعدات. وبالتالي فإن قدرة المورد على دعم التخصيص وتكامل وحدة التحكم واتساق التصنيع والتواصل الفني يمكن أن تكون بنفس أهمية مواصفات المستشعر.

شنتشن GreenTouch التكنولوجيا المحدودة. هي شركة متخصصة في تصنيع منتجات اللمس التي تقدم شاشات تعمل باللمس سعوية ومقاومة، وإطارات تعمل باللمس بالأشعة تحت الحمراء، ورقائق تعمل باللمس بتقنية النانو، وشاشات تعمل باللمس، وأنظمة لمس متكاملة. وتشمل قدراتها التصنيعية ورشة عمل تصفيح خالية من الغبار من الفئة 1000، وتقنيات ربط متعددة، وورشة إنتاج قياسية تغطي مساحة 5000 متر مربع.

كما تعلن الشركة عن أكثر من 20 مهندسًا تقنيًا، وأكثر من 50 منتجًا جديدًا سنويًا، وأكثر من 10 براءات اختراع سنوية. تتضمن بيانات اعتماد الجودة والمنتج الخاصة بها شهادات نظام الإدارة ISO 9001 وISO 14001، إلى جانب شهادات المنتج مثل CE وFCC وCB وRoHS.

بالنسبة لمشروع سلسلة XTM، يجب على المشترين تقديم حجم العرض المستهدف، والمواد الأساسية، ونسبة العرض إلى الارتفاع، وإيماءات اللمس المتوقعة، ونظام التشغيل المضيف، ورسومات التثبيت حيثما كان ذلك متاحًا. تساعد هذه التفاصيل في تحديد ما إذا كان الحجم القياسي مناسبًا أو ما إذا كان التخصيص والتحقق الإضافي ضروريين.

قائمة مرجعية عملية قبل وضع اللمسات النهائية على ورق اللمس الخاص بك

قبل الموافقة على إنتاج ورق اللمس، قم بمراجعة النقاط التالية:

• متطلبات اللمس: تأكد مما إذا كان التطبيق يحتاج إلى إدخال بإصبع واحد، أو إيماءات اللمس المتعدد، أو التفاعل المتزامن من قبل العديد من المستخدمين.

• توافق العرض: تحقق من الحجم القطري ونسبة العرض إلى الارتفاع والمنطقة النشطة ومحاذاة المستشعر.

• الركيزة والتركيب: تأكد من توافق المواد، وإعداد السطح، وهندسة التركيب، وأي متطلبات للسطح المنحني.

• وحدة التحكم والبرنامج: اختبار اتصال USB والتعرف على نظام التشغيل والمعايرة وسلوك التطبيق.

• الأداء البصري: تقييم الشفافية والانعكاسات والوهج ومدى ملاءمة المعالجات السطحية الاختيارية.

• الظروف البيئية: مراجعة طرق التنظيف والتعرض للرطوبة والحماية الميكانيكية ومتطلبات العلبة الكاملة.

• التحقق من صحة الإنتاج: اختبر التجميع النهائي في ظل ظروف تشغيل واقعية قبل الموافقة على إنتاج الحجم.

يساعد التقييم المنظم الشركات المصنعة على التمييز بين مواصفات المستشعر وأداء الجهاز التفاعلي النهائي.

خاتمة

يتطلب اختيار رقاقة لمس PCAP ذات 12 نقطة أكثر من مجرد حساب مدخلات اللمس المتزامنة. يجب أن يتطابق الحل الصحيح مع الإيماءات المقصودة وهندسة العرض والركيزة ووحدة التحكم والبرامج وبيئة التشغيل. يعد التثبيت والاختبار على مستوى النظام على نفس القدر من الأهمية لتحقيق نتائج متسقة.

توفر رقائق اللمس التفاعلية مقاس 10.1 إلى 32 بوصة (سلسلة XTM) مزيجًا من لمسة PCAP ذات 12 نقطة، وفيلم PET شفاف مقاس 0.2 مم، وأحجام عرض متعددة، وخيارات التخصيص للتطبيقات المسطحة أو المنحنية. من خلال تحديد المتطلبات مبكرًا والتحقق من صحة التجميع الكامل، يمكن لمصنعي المعدات الأصلية ومتكاملي الأنظمة اتخاذ قرارات مدروسة بشكل أفضل للأكشاك وآلات البيع واللافتات الرقمية والطاولات التفاعلية وغيرها من المعدات التي تعمل باللمس.

بالنسبة للمشاريع التي تتطلب واجهة لمس مخصصة، توفر شركة ShenZhen GreenTouch Technology Co.,Ltd. يمكن الرجوع إليها فيما يتعلق بالأحجام المتوفرة وتوافق الركيزة وتكوين وحدة التحكم ومتطلبات التثبيت.
