GreenTouch كشركة مصنعة لشاشات اللمس ذات الإطار المفتوح: تكامل الكشك والتركيب والامتثال لـ EMC

يتطلب دمج تقنية اللمس التفاعلية في محطات الخدمة الذاتية المخصصة وأكشاك الدفع ووحدات تحكم الآلات الصناعية أجهزة عرض تتلاءم بسلاسة مع الخزانات الخارجية. يتيح الاستعانة بشركة مصنعة لشاشات اللمس ذات الإطار المفتوح  لمصممي النظام تجاوز التنازلات الميكانيكية والقيود الجمالية لشاشات سطح المكتب القياسية المعبأة. تم تصميم الشاشات ذات الإطار المفتوح خصيصًا للتركيب المضمن، وتتميز بهيكل محيطي معدني مكشوف، وحواف تثبيت جانبية متعددة المحاور، وخيارات إغلاق أمامية متينة. تضمن الشراكة مع شركة تصنيع ذات خبرة مثل GreenTouch أن يحقق صانعو المعدات محاذاة دقيقة للأبعاد، وحماية فائقة عند الدخول، وامتثالًا كهرومغناطيسيًا يمكن الاعتماد عليه عبر المنشآت العامة والصناعية كثيرة المتطلبات.

لماذا تتناسب البنية ذات الإطار المفتوح مع حاويات الأكشاك المخصصة

تتميز أكشاك الخدمة الذاتية والمرفقات الصناعية المخصصة بفتحات من الصفائح المعدنية المخصصة، وواجهات مخصصة للعلامات التجارية، وأظرف داخلية ضيقة العمق. تتميز شاشات سطح المكتب القياسية بإطارات بلاستيكية ضخمة وحوامل ثابتة ونقاط خروج غريبة للكابلات، مما يؤدي إلى تعقيد عملية تجميع الخزانة الداخلية. توفر بنية الإطار المفتوح غلافًا معدنيًا مبسطًا يتم تركيبه مباشرة على الجزء الخلفي من واجهة الخزانة. يؤدي هذا التكامل المتدفق إلى إنشاء مظهر أمامي حديث وسلس مع زيادة حجم الخزانة الداخلية لطابعات التذاكر وقارئات البطاقات ومتقبلات الفواتير وأجهزة الكمبيوتر المضيفة المدمجة.

علاوة على ذلك، يعمل البناء ذو ​​الإطار المفتوح على تقليل الوزن الطرفي الإجمالي وتبسيط الخدمة الميدانية. نظرًا لتركيب الشاشة على القضبان الهيكلية الداخلية بدلاً من الاعتماد على أقواس سطح المكتب الخارجية، يتم توزيع الضغط الميكانيكي بالتساوي في جميع أنحاء إطار الكشك. يحمي الهيكل الصلب المدلفن على البارد أو الألومنيوم لوحة LCD الداخلية ووحدات التحكم في التوقيت من الالتواء الميكانيكي والتواء الخزانة والاهتزاز العابر.

إذا كانت الشاشة النشطة تتطلب صيانة، فيمكن للفنيين الوصول إلى الوحدة من الخلف دون تفكيك واجهة الكشك الأمامية بالكامل. تعمل إمكانية الخدمة هذه على تقليل وقت توقف النظام وتكاليف الدعم التشغيلي لعمليات نشر الأكشاك الموزعة عالميًا.

قم بمطابقة ميكانيكا الإطار المفتوح مع فتحة الكشك

فلنجات جانبية وموضع قوس قابل للتعديل

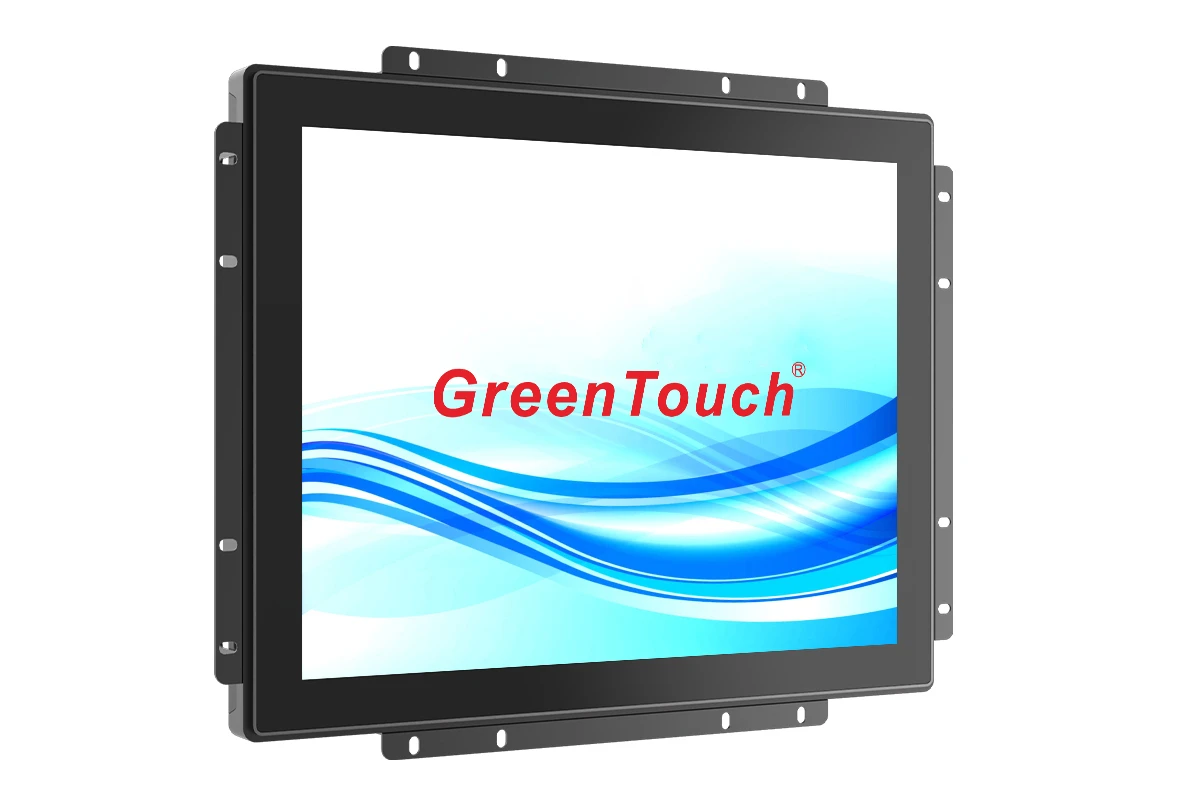

يعتمد تكامل شاشة اللمس الميكانيكية الخالية من العيوب على أجهزة التركيب متعددة الاستخدامات. تشتمل شاشات GreenTouch  ذات الإطار المفتوح على أقواس جانبية قابلة للتعديل على شكل حرف L مع فتحات تثبيت مشقوقة. يتم تثبيت هذه الأقواس على طول محيط هيكل الشاشة ويتم تثبيتها مباشرةً على الأضلاع أو المسامير الهيكلية الداخلية للكشك.

توفر هذه القنوات المشقوقة إمكانية تعديل متعددة المحاور في الأبعاد الأفقية والرأسية والعمق. يمكن لفنيي التجميع ضبط موضع الشاشة بشكل دقيق لمحاذاة تدفق الزجاج اللمسي النشط مع فتح الخزانة لأسفل إلى أجزاء من المليمتر. يؤدي هذا إلى إزالة الفجوات القبيحة والحدود المنحرفة وهوامش الإطار غير المنتظمة.

تضمن هذه المرونة الميكانيكية محاذاة أمامية متسقة عبر سماكات مختلفة من الصفائح المعدنية للخزانة، والتي تمتد من 1.5 مم إلى 3.0 مم، بدون ربط ميكانيكي أو تشويه. تطبق قضبان التثبيت الخلفية ضغطًا أماميًا موحدًا، مما يؤدي إلى تثبيت الشاشة بإحكام في مكانها.

بنية VESA الخلفية لصلابة الهيكل الفرعي

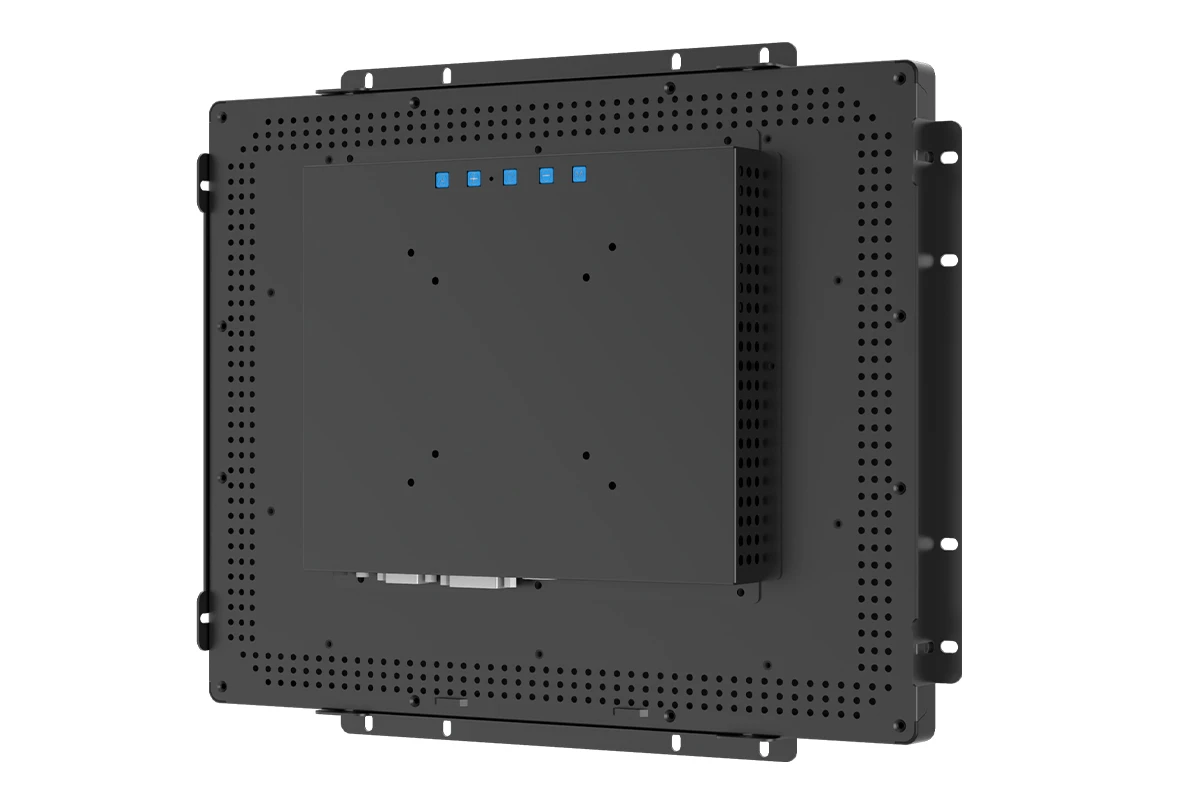

بالإضافة إلى الحواف الجانبية المحيطة، تشتمل شاشات العرض ذات الإطار المفتوح على مصفوفات ثقب خلفية قياسية مزدوجة متوافقة مع معايير VESA (75 × 75 ملم و100 × 100 ملم). تسمح نقاط التثبيت هذه لمتكاملي الأنظمة بتثبيت أقواس الدعم الثانوية أو الأذرع المفصلية الداخلية أو وحدات الحوسبة المدمجة مباشرة في هيكل الشاشة، مما يؤدي إلى عزل زجاج اللمس الأمامي عن اهتزاز الخزانة.

دمج العلاجات البصرية للإضاءة الصعبة

تعمل أكشاك الخدمة الذاتية في كثير من الأحيان في بيئات الإضاءة المحيطة العالية، مثل ساحات البيع بالتجزئة المضاءة بنور الشمس، ومراكز النقل، وأكشاك بيع التذاكر الخارجية. تعكس الأسطح الزجاجية العارية الأضواء الكاشفة العلوية والوهج المحيط، مما يؤدي إلى إزالة تباين الشاشة وإحباط المستخدمين. توفر GreenTouch معالجات بصرية متخصصة، بما في ذلك انتشار السطح المضاد للوهج المحفور كيميائيًا (AG) والرش المغنطروني متعدد الطبقات المضاد للانعكاس (AR).

عندما يكون الحد الأقصى من التباين البصري مطلوبًا، يملأ الترابط البصري المباشر فجوة الهواء الداخلية بين مستشعر اللمس ولوحة LCD بمادة راتينج بصرية شفافة. يزيل الترابط البصري الانعكاسات الداخلية، ويعزز التباين البصري بنسبة تصل إلى 400%، ويمنع التكثيف الداخلي في البيئات الرطبة المتقلبة.

يؤدي الجمع بين رذاذ الواقع المعزز والراتنج البصري الشفاف المطابق للمؤشر إلى رفع نفاذية الضوء إلى ما يزيد عن 90%، مما يضمن نصًا واضحًا ورسومات واجهة مستخدم حادة وإمكانية قراءة واضحة حتى في ظل الإضاءة المحيطة الشديدة.

مهندس التأريض ومسارات الكابلات للامتثال لـ EMC

تقوم أكشاك الخدمة الذاتية بتعبئة مجموعات فرعية إلكترونية كثيفة في حاويات معدنية محصورة. تولد مصادر الطاقة والطابعات الحرارية ومستقبلات الفواتير وأجهزة المودم الخلوية ضوضاء كهرومغناطيسية يمكن أن تشع في دوائر التحويل الرقمي التي تعمل باللمس. يمكن أن تتسبب الكابلات غير المحمية والتأريض غير الصحيح في قفزات غير منتظمة للمؤشر، أو لمسات وهمية، أو إغلاق كامل لوحدة التحكم باللمس.

تشتمل شاشات GreenTouch ذات الإطار المفتوح على مسامير تأريض نجمية مدمجة، وكابلات داخلية محمية متعددة الموصلات، وملفات من الفريت. باستخدام شريط نحاسي موصل، يتم ربط مكونات الهيكل الداخلي مباشرة بالإطار المعدني الخارجي، مما يؤدي إلى إنشاء قفص فاراداي فعال يحمي وحدات التحكم السعوية الحساسة.

تمنع هذه الدائرة الكهربائية المستخدم من إتلاف الأجهزة الإلكترونية الداخلية، مما يلبي بسهولة معايير EN 61000-4-2 المستوى 4 للتفريغ الكهروستاتيكي (ESD) حتى اتصال 8 كيلو فولت وتفريغ هواء 15 كيلو فولت.

التحقق من التبديد الحراري والحمل الحراري الداخلي

تمثل خزانات الأكشاك المغلقة تحديات حرارية كبيرة. تولد الإضاءة الخلفية عالية السطوع وإمدادات الطاقة والمعالجات المضيفة حرارة تتراكم داخل العبوات المغلقة. تؤكد دراسات الحالة المنشورة أن عمليات نشر الأكشاك التجارية عبر المنشآت ذات الأجواء المحيطة العالية تستفيد من قنوات الحمل الحراري بدون مروحة. تعمل الأغطية الخلفية المصنوعة من الألومنيوم الثقيل كمشتتات حرارية سلبية، حيث تعمل على توصيل الحرارة بعيدًا عن مكونات الشاشة الحساسة.

التحقق من صحة النماذج الأولية باستخدام الصفائح المعدنية الحقيقية للأكشاك

تقوم الفرق الهندسية بتقييم نماذج CAD من خلال نماذج تجريبية مادية قبل الالتزام بالإنتاج الضخم. يؤدي تثبيت نموذج أولي لشاشة مفتوحة الإطار في هيكل كشك فعلي إلى التحقق من ملاءمة الدعامة، وتخليص توجيه الكابل، وتدفق الهواء الحراري، واستجابة اللمس قبل بدء الإنتاج الضخم.

الأسئلة الشائعة حول شاشات اللمس ذات الإطار المفتوح

يقوم مصممو الأكشاك وصانعو المعدات بتقييم هذه الأسئلة الفنية العملية بشكل منتظم أثناء تكامل الشاشة ذات الإطار المفتوح.

كيف تحافظ الشاشة ذات الإطار المفتوح على إغلاق المدخل الأمامي؟

تستخدم الشاشات ذات الإطار المفتوح حشوات السيليكون المحيطية المضغوطة بين شفة الشاشة وفتحة الخزانة الخلفية، مما يؤدي إلى إنشاء حاجز مانع للماء يحقق حماية IP65 عند الدخول الأمامي ضد الغبار وانسكابات السوائل.

هل يمكن تركيب الشاشات ذات الإطار المفتوح عموديًا في الاتجاه الرأسي؟

نعم. تدعم الشاشات الصناعية ذات الإطار المفتوح كلا الاتجاهين الأفقي والرأسي، وتتميز بلوحات IPS بزاوية رؤية واسعة (178 درجة/178 درجة) تحافظ على اللون والتباين الموحد في أي من التكوينين.

ما هي واجهات الفيديو النموذجية في الشاشات الصناعية ذات الإطار المفتوح؟

تتضمن التكوينات القياسية منافذ HDMI وDisplayPort وVGA التناظرية لاستيعاب وحدات التحكم الرقمية الحديثة وأنظمة الحوسبة القديمة.

قم بتنسيق تصميم الكشك الخاص بك باستخدام GreenTouch

يتطلب تنفيذ برنامج أجهزة الكشك الذي لا تشوبه شائبة تنسيق الصفائح المعدنية للعلبة والمعالجات البصرية والتأريض الإلكتروني. توفر GreenTouch دعمًا شاملاً لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي، بدءًا من تصميم الحامل المخصص وحتى الربط البصري في غرف الأبحاث. إن متخصصي تكامل الأنظمة ومصنعي الأكشاك مدعوون لتقديم مواصفات المشروع مباشرة على https://www.greentouch.com.cn/  للمراجعة الهندسية وأخذ عينات النموذج الأولي.
