معايير موردي شاشات LCD الصناعية للتشغيل الآلي: الواجهات، والتركيب، والبيئة التي تتناسب مع GreenTouch

تعتمد الأتمتة الصناعية على شاشات العرض المرئية التفاعلية لمراقبة خطوط التجميع، والتحكم في محطات العمل الآلية، وإدارة أنظمة التحكم الإشرافي والحصول على البيانات (SCADA). يتطلب الحصول على مصادر من أحد موردي شاشات LCD الصناعية  تقييم مرونة الأجهزة، وتعدد استخدامات الواجهة، ومرونة التركيب الميكانيكي، واستمرارية التوريد على المدى الطويل. تفشل شاشات المراقبة القياسية للمكاتب التجارية بسرعة في بيئات المصانع، حيث يتسبب رذاذ الزيت المحمول بالهواء، والغسيل الكيميائي، والاهتزاز الميكانيكي، والضوضاء الكهربائية في تعطل المكونات. يجب على مهندسي التشغيل الآلي وضع معايير فنية واضحة لاختيار أجهزة العرض التي توفر أداءً يمكن الاعتماد عليه على مدار الساعة طوال أيام الأسبوع.

حدد بيئة الأتمتة المحددة أولاً

يبدأ التكامل الناجح لعرض التشغيل الآلي بتقييم شامل لبيئة التشغيل. تعمل محطات الأتمتة الصناعية عبر بيئات مادية متنوعة، بدءًا من مجموعات التعبئة والتغليف الصيدلانية النظيفة وحتى مرافق ختم المعادن الثقيلة. يتطلب وضع المواصفات البيئية تحليل نطاقات درجة حرارة التشغيل، ومستويات الرطوبة، وملفات تعريف التعرض للمواد الكيميائية، ومخاطر التأثير المادي.

تدعم شاشات LCD الصناعية درجة حرارة تشغيل تتراوح من -20 درجة مئوية إلى 70 درجة مئوية ورطوبة نسبية غير متكثفة تصل إلى 90%. في أرضيات المصانع الخارجية أو غير المشروطة، تمنع لوحات LCD ذات درجة الحرارة الواسعة الاستجابة البطيئة للبلورات السائلة عند درجات الحرارة المتجمدة وتتجنب تأثيرات مسح الشاشة تحت الحرارة الشديدة. يمنع تثبيت المكونات الداخلية الصلبة الموصلات السائبة أثناء الاهتزاز المستمر للآلات.

تمنع حماية دخول اللوحة الأمامية المصنفة IP65 رذاذ الماء، وقطع السوائل، والغبار المحمول بالهواء من اختراق حاوية الشاشة أثناء عمليات الغسيل الروتينية. يعمل زجاج الغطاء الأمامي المقوى كيميائيًا على تحقيق مقاومة الصدمات IK08 ويحمي من سقوط الأدوات والتأثيرات الميكانيكية، بينما تحافظ الأسطح المضادة للوهج المحفورة كيميائيًا على الوضوح البصري على الرغم من التعرض المتكرر لمنظفات التنظيف الصناعية.

حدد فيزياء اللمس لسير العمل الصناعي

اللمس المتعدد السعوي المسقط لأجهزة HMI الحديثة

تعد مطابقة تقنية التحويل الرقمي التي تعمل باللمس مع متطلبات سير عمل المشغل أمرًا ضروريًا لإنتاجية المصنع. يعد الاستشعار بالسعة المتوقعة (PCAP) هو الاختيار القياسي لأجهزة HMI الحديثة متعددة اللمس، مما يوفر تحكمًا سلسًا في الإيماءات والوضوح البصري وتكامل الزجاج الأمامي المسطح الذي يبسط عملية التنظيف.

تتميز وحدات التحكم PCAP المتقدمة بضبط عتبة البرامج الثابتة الديناميكي الذي يميز بين لمسات المشغل المتعمدة وقطرات السوائل السطحية. تقوم شبكات الأقطاب الكهربائية ذات السعة المتبادلة بتتبع ما يصل إلى عشر نقاط اتصال متزامنة، مما يحافظ على دقة الإحداثيات حتى عند تغطية الشاشة بالماء أو أغشية الزيت الخفيف.

مستشعر مقاوم بخمسة أسلاك لمحطات العمل ذات القفازات الثقيلة

بالنسبة لمحطات العمل حيث يرتدي المشغلون قفازات جلدية ثقيلة معزولة، أو قفازات كيميائية مطاطية، أو يستخدمون أدوات غير موصلة للكهرباء، توفر شاشات اللمس المقاومة ذات 5 أسلاك موثوقية تشغيل متسقة. نظرًا لأن الاستشعار المقاوم يعتمد بشكل كامل على الضغط الميكانيكي، فإنه يعمل دون أن يتأثر بالغبار الموصل المحمول بالهواء، أو أفلام الشحوم، أو البرك السائلة السطحية. في البناء المقاوم بخمسة أسلاك، تتواجد جميع شبكات جهد الإثارة الكهربائية بشكل دائم على القاعدة الزجاجية الصلبة، بينما يعمل الغشاء العلوي المرن بشكل صارم كمستشعر جهد سلبي، ويتحمل أكثر من 35 مليون لمسة في الاستخدام الصناعي المتطلب.

التحقق من نصوع العرض والمعالجات البصرية

تمثل بيئات إضاءة المصانع تحديات بصرية كبيرة. تعمل إضاءة الهاليد المعدنية العلوية، ومصابيح الكشاف LED الساطعة، وأشعة الشمس المنبعثة من المناور في المصنع على إزالة تباين العرض وإنشاء وهج سطحي يسبب العمى. تتطلب شاشة اللمس الخاصة بالأتمتة الصناعية مصابيح خلفية LED عالية السطوع تتراوح من 400 إلى 1000 شمعة أو أعلى، مقترنة بمعالجات سطحية مضادة للتوهج (AG) محفورة كيميائيًا تعمل على نشر الانعكاسات المرآوية.

يؤدي الربط البصري المباشر بين زجاج الغطاء ولوحة LCD إلى التخلص بشكل دائم من فجوات الهواء الداخلية. يزيل الترابط البصري انعكاسات الضوء الداخلية، ويمنع التكثيف الداخلي في النباتات غير المشروطة، ويعزز نسب التباين البصري لعرض رسومي واضح. تتضمن المصابيح الخلفية LED الصناعية إدارة حرارية للحالة الصلبة تضمن عمر نصف تشغيلي (L70) يتجاوز 50000 ساعة متواصلة.

ويضمن طول العمر هذا بقاء نصوع الشاشة ثابتًا على مدار خمس إلى سبع سنوات من الخدمة المتواصلة على مدار الساعة طوال أيام الأسبوع. توفر دائرة تعتيم الإضاءة الخلفية لتعديل عرض النبض (PWM) تعديلًا واسعًا للسطوع من 100% إلى 10% أو أقل، مما يمنع إجهاد عين المشغل أثناء التحولات الليلية في المصنع مع الحفاظ على عرض الألوان الدقيق عبر جميع إعدادات السطوع.

توحيد اتصال الواجهة وهندسة الطاقة

واجهة العرض الصناعية مع أجهزة حوسبة متنوعة، بدءًا من أجهزة الكمبيوتر الصناعية الحديثة وحتى وحدات التحكم المنطقية القابلة للبرمجة القديمة (PLCs). يعمل توحيد واجهات عرض المصنع على تبسيط عملية التثبيت ومخزون قطع الغيار. تتضمن مدخلات الفيديو وصلات HDMI وDisplayPort الرقمية الحديثة إلى جانب منافذ VGA التناظرية القديمة. يعتمد القياس عن بعد لإحداثيات اللمس بشكل أساسي على بروتوكولات USB 2.0 HID العالمية بدون سائق، والتي تكملها المنافذ التسلسلية RS-232 لأنظمة التشغيل الصناعية القديمة.

تعاني حافلات الطاقة الصناعية في كثير من الأحيان من انخفاضات الجهد، وارتفاع التبديل، والارتفاعات الحثية العابرة من الآلات الثقيلة. إن تحديد الشاشات ذات مدخلات طاقة التيار المستمر ذات الجهد العريض (مثل 9 فولت إلى 36 فولت تيار مستمر) إلى جانب الجهد الزائد المتكامل، والقطبية العكسية، وقمع التدفق العابر يضمن التشغيل المستمر دون انقطاع، مما يعزل وحدات التحكم في التوقيت الحساسة عن ضوضاء الخط الصناعي.

تقييم التركيب الميكانيكي وختم الخزانة

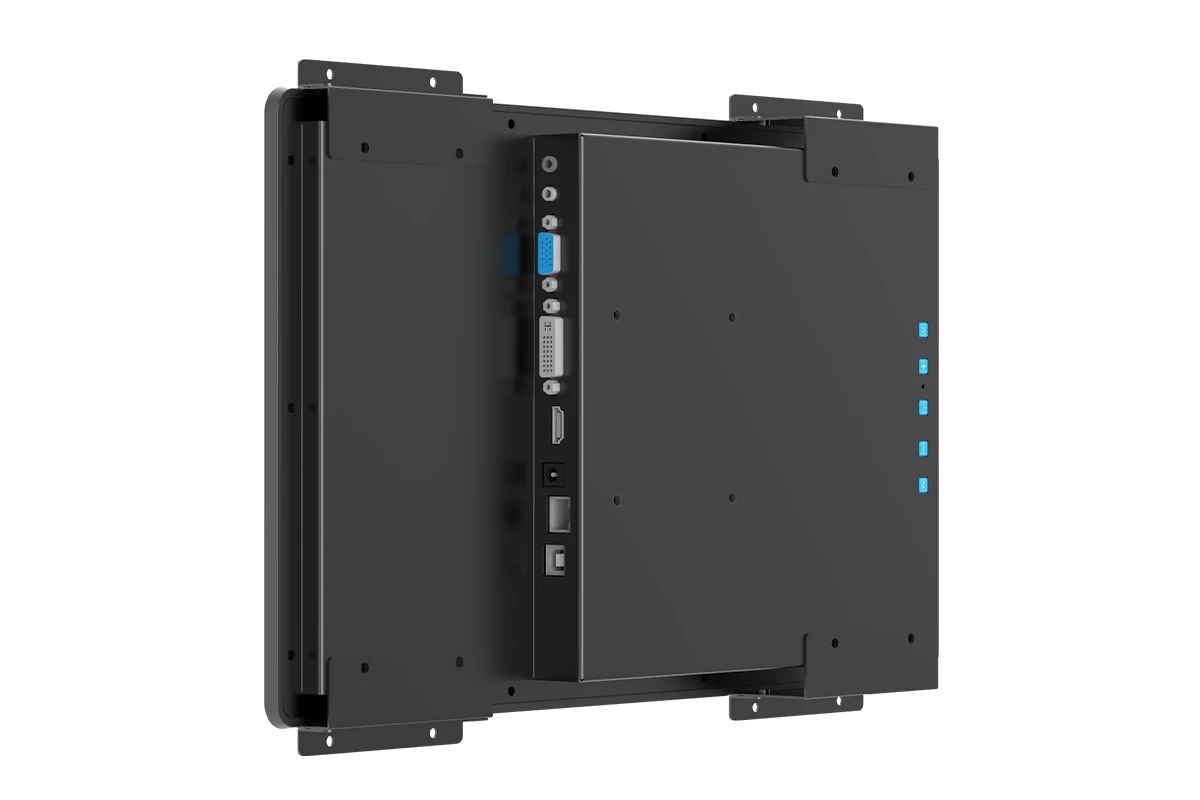

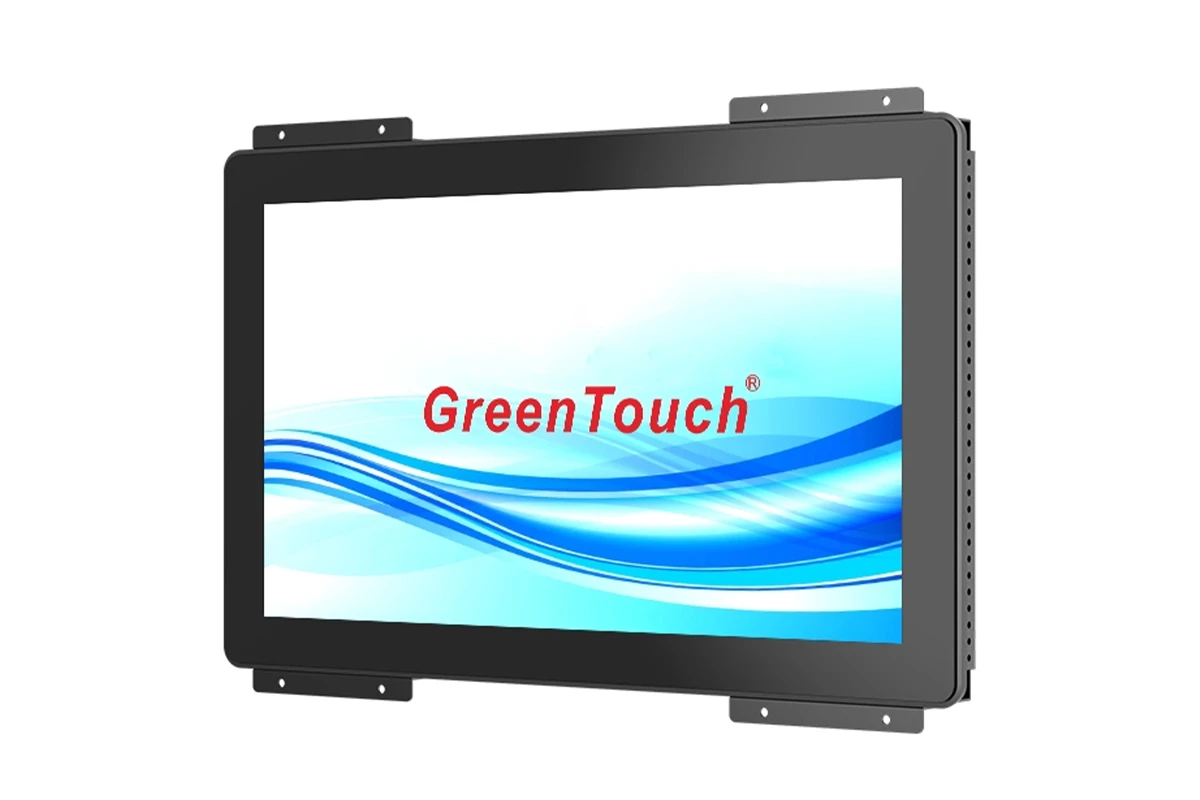

توفر بنيات تركيب الشاشات الصناعية تركيبًا ماديًا قابلاً للتكيف عبر وحدات تحكم الآلات الآلية، والأذرع المتأرجحة، وخزائن التحكم. تستخدم التصميمات المُثبتة على اللوحة دعامات تثبيت خلفية شديدة التحمل تعمل على سحب الإطار الأمامي للشاشة بقوة مقابل فتحات الخزانة، مما يضغط على حشوات السيليكون ذات الخلايا المغلقة لتحقيق منع تسرب الماء والغبار وفقًا لمعيار IP65. يشتمل الهيكل ذو الإطار المفتوح على أقواس جانبية محيطية يتم تثبيتها خلف فتحات العلبة المخصصة، مما يخلق مظهرًا جماليًا خارجيًا سلسًا من الأمام.

تتيح فتحات التثبيت الخلفية القياسية وفقًا لمعايير VESA (75 × 75 مم و100 × 100 مم) التثبيت المباشر على أذرع المشغل المفصلية وقواعد سطح المكتب ورفوف المعدات. يعمل الهيكل الصلب المصنوع من الألومنيوم أو الفولاذ المجلفن على عزل مكونات الشاشة الحساسة عن المرن الميكانيكي للخزانة.

تضمن مسامير التثبيت الفولاذية عالية الشد أن يحافظ الختم المطاطي على سلامة مستمرة ضد الماء على الرغم من دورات التمدد الحراري المحيط. تشتمل المشابك المثبتة على اللوحة للخدمة الشاقة على غسالات زنبركية من Belleville تحافظ على ضغط الحشية المستمر، مما يضمن بقاء ختم IP65 الأمامي مانعًا لتسرب الماء أثناء التحولات السريعة في درجات الحرارة المحيطة.

تدقيق معايير الجودة واستمرارية المصنع

تتطلب برامج الأتمتة توفر الأجهزة لعدة سنوات وإدارة مراجعة صارمة. داخل مصنعنا للتصنيع الدقيق في Shenzhen، تطبق GreenTouch  إطاري جودة مزدوجين ISO 9001 وISO 14001. يتم إقران لوحات LCD الصناعية مع مصابيح LED ذات الإضاءة الخلفية والتي تم تصنيفها لمدة 50000 ساعة تشغيل متواصلة، مما يضمن استقرار العرض على المدى الطويل.

تضمن بروتوكولات أمر التغيير الهندسي الصارمة (ECO) أن تحافظ الشاشات البديلة على قواطع متماثلة وأنماط تركيب ومثبتات موصلات عبر عمليات نشر تلقائية متعددة السنوات. يضمن فحص المكونات الخام الواردة ودورة الحرق على مدار 24 ساعة التخلص من أعطال المكونات المبكرة قبل الشحن النهائي.

الأسئلة الشائعة حول مصادر شاشات LCD الصناعية

يقوم متخصصو تكامل أنظمة الأتمتة ومصممو المعدات بتقييم عوامل الشراء الأساسية هذه بانتظام.

ما هو نطاق درجة الحرارة المطلوب لشاشات الأتمتة الصناعية؟

تتطلب الشاشات الصناعية درجة حرارة تشغيل تتراوح من -20 درجة مئوية إلى 70 درجة مئوية، مما يحافظ على استجابة بصرية واضحة ويمنع اسوداد الكريستال السائل في منشآت التصنيع غير المشروطة.

كيف تعمل البنية بدون مروحة على تعزيز موثوقية الشاشات الصناعية؟

تستخدم التصميمات بدون مروحة هيكل من الألومنيوم مبرد بالتوصيل لتبديد الحرارة الداخلية بصمت. يمنع التخلص من مراوح التبريد الغبار المعدني المحمول بالهواء، ورذاذ الزيت، وألياف النسيج من دخول العلبة، مما يزيد بشكل كبير من معدل MTBF.

هل يمكن معايرة وحدات التحكم باللمس لقفازات العمل الصناعية السميكة؟

نعم. تتميز وحدات التحكم PCAP الصناعية بضبط عتبة خط الأساس للبرامج الثابتة الذي يدعم التشغيل السلس من خلال قفازات العمل الثقيلة التي يصل سمكها إلى 3 مم أو 5 مم بدون مشغلات زائفة.

قم بمراجعة معايير عرض الأتمتة باستخدام GreenTouch

يتطلب تحسين اختيار شاشات العرض الصناعية تعاونًا مبكرًا بين مهندسي التشغيل الآلي ومتخصصي شاشات العرض. يضمن تناغم الأشكال الهندسية للتركيب، واتصال الواجهة، والمعالجات البصرية، والختم البيئي تشغيلًا موثوقًا لأرضية المصنع. إن صانعي آلات الأتمتة ومهندسي المصانع ومتكاملي الأنظمة مدعوون لمشاركة مواصفاتهم الفنية مباشرة على https://www.greentouch.com.cn/  للحصول على تقييم مفصل. يوفر فريقنا الهندسي دعمًا شاملاً للتخصيص، واختبارات بيئية تم التحقق منها، واستمرارية إمداد يمكن الاعتماد عليها على المدى الطويل للبرامج الصناعية.
