VESA 75 × 75 مقابل 100 × 100 مم: التوافق مع شاشات العرض ذات الإطار المغلق

قد تتلاءم شاشة اللمس مع مساحة العرض المتاحة ولكنها لا تزال تسبب مشاكل في التثبيت إذا كانت فتحات التثبيت الخاصة بها لا تتطابق مع حامل الجهاز أو غلافه. بالنسبة لمشروعات OEM، يمكن أن يؤدي عدم التطابق هذا إلى لوحات محول إضافية، وتصنيع إضافي، وأوقات تجميع أطول، وصيانة أكثر تعقيدًا. يساعد التحقق من نمط التركيب وفقًا لمعايير VESA مبكرًا مصممي المعدات على تجنب هذه المشكلات قبل دمج الشاشة في النظام النهائي.

نموذجا التثبيت الشائعان لشاشات العرض المدمجة ومتوسطة الحجم هما 75 × 75 مم و100 × 100 مم. على الرغم من أن الفرق بينهما يبلغ 25 ملم فقط في كل اتجاه، إلا أنهما غير قابلين للتبديل دون التحقق من أجهزة التثبيت. تدعم شاشة اللمس ذات الإطار المغلق مقاس 7 إلى 27 بوصة (سلسلة 3A) كلا نمطي التثبيت، مما يمنح الشركات المصنعة للمعدات مزيدًا من المرونة عند تصميم الأجهزة الطرفية المثبتة على الحائط، ومحطات العمل المكتبية، وواجهات اللمس المضمنة.

فهم VESA 75 × 75 مم و100 × 100 مم

تحدد أنماط التثبيت المتوافقة مع معايير VESA المسافة بين مراكز فتحات التثبيت الموجودة في الجزء الخلفي من الشاشة. نموذج مقاس 75 × 75 مم به أربعة فتحات مرتبة في مربع قياس 75 مم على كل جانب. يستخدم نمط 100 × 100 مم نفس الترتيب، ولكن المسافة بين مراكز الثقب المجاورة هي 100 مم.

تصف هذه القياسات المسافة بين الفتحات، وليس الأبعاد الإجمالية للشاشة. لا تستخدم شاشة العرض ذات الشاشة الأكبر حجمًا نمط تركيب أكبر تلقائيًا، وقد يكون لشاشتين بنفس حجم الشاشة تكوينات تركيب مختلفة.

وبالتالي فإن الخطوة الأولى في اختيار الحامل هي تأكيد التباعد الفعلي بين فتحات الشاشة بدلاً من تقدير التوافق من حجم الشاشة أو مظهرها. يجب على المصممين أيضًا التحقق من مواصفات المسمار، وعمق التثبيت، ومعدل حمل الحامل، والخلوص حول العلبة الخلفية. يعد نمط VESA نقطة بداية مهمة، ولكنه جزء واحد فقط من الواجهة الميكانيكية.

متى تختار 75 × 75 مم أو 100 × 100 مم

يعتمد نمط التثبيت المناسب على الشاشة والهيكل الداعم وبيئة التثبيت.

غالبًا ما يتم العثور على نمط 75 × 75 مم في حوامل الشاشات المدمجة ومجموعات العرض الأصغر. يمكن أن يكون مناسبًا عندما تكون منطقة التركيب المتاحة محدودة، مثل محطة التحكم المدمجة، أو محطة الخدمة الذاتية الصغيرة، أو لوحة المعدات ذات المساحة المحدودة. ومع ذلك، لا يزال يتعين التحقق من سعة التحميل الفعلية وملاءمة الدعامة.

يتم استخدام نمط 100 × 100 مم على نطاق واسع في أذرع الشاشة، وأقواس الحائط، وغيرها من ملحقات تثبيت الشاشة. قد يكون خيارًا عمليًا للتركيبات التي تستخدم بالفعل أجهزة متوافقة، مما يساعد الشركات المصنعة على الحفاظ على الاتساق عبر نماذج المعدات.

ولا يعتبر أي من النمطين أفضل على مستوى العالم. إن تباعد الفتحات الأكبر لا يضمن في حد ذاته استقرارًا أكبر. يعتمد الاستقرار أيضًا على بنية الدعامة، والمثبتات، وسطح الدعم، ووزن الشاشة، والقوى المطبقة أثناء التشغيل.

بالنسبة لمشروعات OEM، فإن الطريقة الأكثر فعالية هي تحديد نمط التثبيت المستخدم بالفعل في تصميم المعدات، ثم التأكد من توافق الشاشة والحامل المحددين. إذا كان العلبة الحالية تحتوي على فتحات ثابتة، فإن تحديد شاشة عرض مطابقة يمكن أن يقلل من أعمال إعادة التصميم.

كيف تدعم سلسلة 3A طرق التثبيت المختلفة

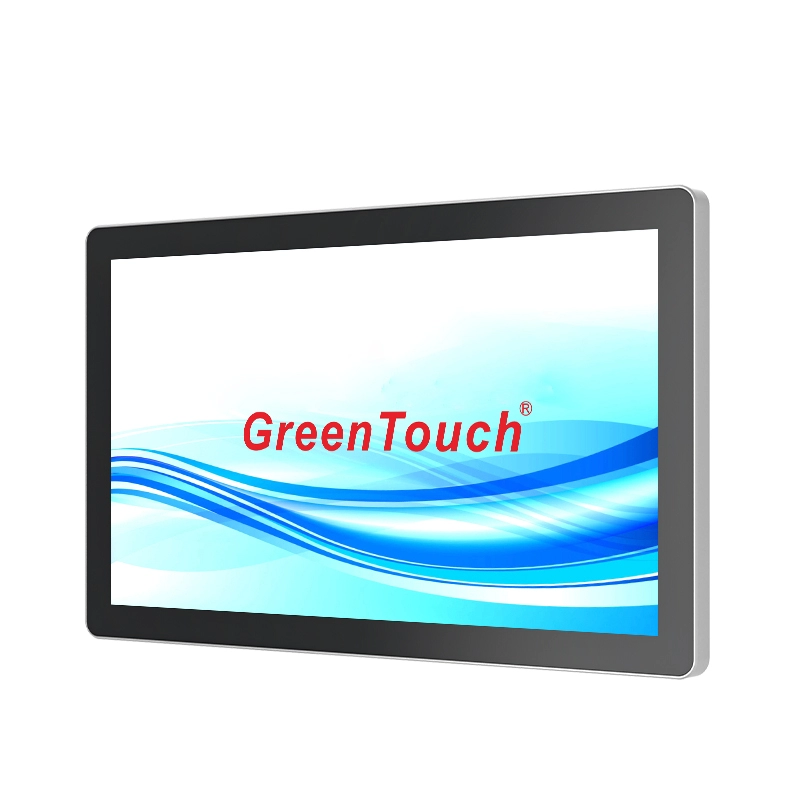

توفر شاشة اللمس ذات الإطار المغلق مقاس 7-27 بوصة (سلسلة 3A) فتحات تثبيت VESA مقاس 75 × 75 مم أو 100 × 100 مم، اعتمادًا على التكوين المطبق. وهذا يمنح خبراء تكامل الأنظمة خيارات عند التخطيط لعمليات التثبيت عبر مجموعة من أنواع المعدات.

تعتبر التركيبات المثبتة على الحائط شائعة في محطات المعلومات وأنظمة البيع بالتجزئة ومرافق النقل ومناطق العمل الصناعية. يجب أن تدعم دعامة التثبيت الشاشة بشكل آمن مع ترك مساحة كافية للكابلات والموصلات. يجب أن يتأكد فريق التثبيت أيضًا من أن الجدار أو سطح التثبيت يمكنه تحمل الحمولة المجمعة للشاشة والحامل وأي ملحقات مرفقة.

يعد التثبيت على سطح المكتب مفيدًا لمحطات التشغيل وعدادات الخدمة ومحطات العمل التفاعلية. في هذه الحالات، يجب أن يوفر الدعامة أو الحامل ثباتًا مناسبًا أثناء تفاعلات اللمس المتكررة. يجب أن يسمح موضع الشاشة وزاويتها للمستخدمين بتشغيل الواجهة بشكل مريح دون فرض قوة مفرطة على مجموعة التثبيت.

يتطلب التثبيت المضمن اهتمامًا إضافيًا لأن الشاشة مدمجة في لوحة أو حاوية أكبر. يمكن استخدام فتحات VESA مع حامل محول مناسب، بينما يعمل الإطار أو المشابك المحيطة على تأمين الشاشة داخل اللوحة. يجب أن يكون المحول مصممًا لأبعاد الشاشة المحددة وهندسة الغلاف. يجب على المصممين التحقق من حجم القطع وتداخل الإطار ونقاط التثبيت والوصول إلى الخدمة قبل إنتاج اللوحة النهائية.

التخطيط للتركيب المضمن دون إعادة صياغة العلبة

غالبًا ما يكون التكامل المضمن أكثر تطلبًا من توصيل الشاشة بحامل حائط قياسي. قد تتم محاذاة نمط التثبيت بشكل صحيح بينما لا تزال الشاشة غير قادرة على ملاءمة فتحة اللوحة أو لا تترك مساحة كافية خلف الجهاز.

قبل تصنيع العلبة، قم بإعداد رسم الأبعاد الذي يتضمن الأبعاد الخارجية للشاشة، وإحداثيات فتحة التثبيت، وفتحة اللوحة، وطريقة التثبيت، والخلوص الخلفي. يجب أن يوضح الرسم أيضًا المساحة اللازمة لكابلات الطاقة والفيديو. وهذا مهم بشكل خاص عند تركيب الشاشة في خزانة ذات عمق داخلي محدود.

إذا كانت اللوحة الحالية تستخدم نمط ثقب مختلف، فقد توفر لوحة المحول المعدنية حلاً عمليًا. يتصل أحد جانبي اللوحة بنقاط تثبيت VESA الخاصة بالشاشة، بينما يوفر الجانب الآخر نقاط تثبيت متوافقة مع لوحة المعدات. يجب أن تقوم اللوحة بتوزيع الحمل بشكل مناسب وتجنب التداخل مع هيكل الشاشة أو موصلاتها.

بالنسبة لتكرار الإنتاج، من المفيد التحقق من صحة التجميع الكامل بعينة مادية قبل الموافقة على تصميم العلبة. يمكن أن يكشف التثبيت التجريبي عن المشكلات التي يسهل تفويتها في الرسم، بما في ذلك الوصول إلى المسامير، وانحناءات الكابلات، وتداخل اللوحة، وصعوبة إزالة الشاشة للصيانة.

تحقق من الخلوص الخلفي والوصول إلى الكابل

يتضمن توافق التركيب أكثر من مجرد مطابقة أربع فتحات لولبية. يمكن أن تؤثر المساحة المتوفرة خلف الشاشة على وقت التثبيت، وموثوقية الكابل، والخدمة المستقبلية.

توفر سلسلة 3A توصيلات VGA، وDVI، وHDMI، وDisplayPort، والميكروفون، والصوت، مع وضع الواجهات في الخلف ومتجهة للأسفل. يمكن أن يساعد هذا الترتيب في توجيه الكابلات في العديد من التركيبات، ولكن لا يزال مصمم المعدات بحاجة إلى ترك مساحة كافية للموصلات المحددة والكابلات الخاصة بها.

بالنسبة للشاشة المثبتة على الحائط، تحقق من المسافة بين الهيكل الخلفي والجدار بعد تثبيت الدعامة. بالنسبة للمعدات المضمنة، فكر في إمكانية توصيل الكابلات قبل تأمين الشاشة وما إذا كان بإمكان الفنيين فصلها دون تفكيك المكونات غير ذات الصلة.

يجب أن تأخذ إدارة الكابلات أيضًا بعين الاعتبار تخفيف الضغط. يمكن أن يؤدي الكبل الذي يتم دفعه إلى انحناء حاد أو سحبه بسبب وزنه إلى الضغط على الموصل. عندما يتم تركيب الشاشة في محطة يتم صيانتها بشكل متكرر، فإن توصيلات الكابلات التي يمكن الوصول إليها يمكن أن تجعل عملية الاستبدال واستكشاف الأخطاء وإصلاحها أسهل.

تكون عمليات الفحص هذه ذات أهمية خاصة عندما تشترك أحجام شاشات متعددة في منصة حاوية مشتركة. حتى إذا ظل نمط التثبيت كما هو، يمكن أن تؤدي أحجام الشاشات المختلفة والمبيتات إلى تغيير الخلوص المطلوب.

فكر في اتجاه الشاشة والتشغيل باللمس

تدعم سلسلة 3A التثبيت الأفقي والرأسي باستخدام أجهزة التركيب المتوافقة. قبل اختيار الاتجاه، تأكد من أن الدعامة والغلاف وتوجيه الكابل وواجهة التطبيق كلها مصممة للوضع المقصود.

قد يناسب الاتجاه العمودي محطات التذاكر وأدلة المعلومات والواجهات التي تعرض قوائم طويلة. قد يكون الاتجاه الأفقي أكثر ملاءمة للوحات التحكم ولوحات المعلومات والتطبيقات ذات تخطيطات الواجهة الأوسع.

نظرًا لأن سلسلة 3A تستخدم اللمس السعوي المسقط مع دعم لعشر نقاط لمس، فيجب أن تظل مجموعة التركيب ثابتة أثناء تفاعل المستخدم المتكرر. يمكن أن تؤثر الحركة المفرطة في الحامل على قابلية الاستخدام الملحوظة للجهاز حتى عندما تعمل لوحة اللمس نفسها بشكل صحيح.

تتميز الشاشة أيضًا بلوحة لمس وشاشة LCD مرتبطة بصريًا، ولوحة LCD من الدرجة الصناعية، وحماية أمامية بتصنيف IP65. قد تكون هذه المواصفات ذات صلة بالمعدات المستخدمة في البيئات التجارية أو الصناعية المتطلبة. ومع ذلك، لا يزال يتعين تقييم التثبيت الكامل بشكل منفصل: لا تعني حماية اللوحة الأمامية تلقائيًا أن التوصيلات الخلفية أو الهيكل المجمع بأكمله يتمتع بنفس تصنيف الحماية.

قائمة مراجعة عملية قبل التثبيت

قبل طلب الشاشات أو إطلاق حاوية للإنتاج، يجب على الشركات المصنعة للمعدات التأكد من التفاصيل التالية:

• نمط التركيب: تحقق مما إذا كانت مسافة الفتحة المطلوبة هي 75 × 75 مم أو 100 × 100 مم.

• أدوات التثبيت: تأكد من نوع المسمار وعمق التعشيق وأي قيود تحددها الشركة المصنعة.

• سعة الحامل: تحقق من الحمل المدعوم ومدى ملاءمته لموضع التثبيت المقصود.

• أبعاد اللوحة: تأكد من القطع وتداخل الإطار ونقاط التثبيت للتثبيت المضمن.

• الخلوص الخلفي: إتاحة مساحة للموصلات وثنيات الكابلات ومتطلبات التهوية والوصول إلى الصيانة.

• الاتجاه: التحقق من دعم الوضع الرأسي أو الأفقي المخطط له.

• ثبات اللمس: تأكد من بقاء الدعامة والغلاف ثابتين أثناء عملية اللمس المتكررة.

• التكوين: تأكد من نمط فتحة التثبيت والرسومات الميكانيكية لحجم الشاشة الدقيق والتكوين المطلوب.

يجب إكمال هذه الفحوصات وفقًا لرسومات الشركة المصنعة وملحقات التثبيت المحددة، بدلاً من الاعتماد فقط على الوصف العام للمنتج.

العمل مع الشركة المصنعة على التكامل المخصص

بالنسبة للمشروعات التي تتضمن أحجام شاشات متعددة أو حاويات مخصصة، يمكن أن يؤدي الاتصال المبكر مع الشركة المصنعة للشاشة إلى تقليل تغييرات التصميم الميكانيكية. يجب أن تغطي المناقشة المسافة بين فتحات التركيب، والأبعاد الخارجية، ومواقع الواجهة، واتجاه الشاشة المطلوب، وأي تخصيص مطلوب للغلاف أو المكونات الأخرى.

تقوم شركة ShenZhen GreenTouch Technology Co., Ltd. بتصنيع منتجات اللمس بما في ذلك شاشات اللمس، وشاشات اللمس السعوية والمقاومة، وإطارات اللمس بالأشعة تحت الحمراء، وأجهزة الكمبيوتر المتكاملة التي تعمل باللمس. تدير الشركة ورشة إنتاج قياسية بمساحة 5000 متر مربع وورشة تصفيح خالية من الغبار من الفئة 1000، مع إمكانات تغطي عمليات التصفيح الكاملة G+G وG+FF وTP+LCM. وتشمل أنظمة إدارة الجودة الخاصة بها شهادات ISO 9001 وISO 14001.

بالنسبة لمشروع تصنيع المعدات الأصلية، من المفيد طلب الرسم الميكانيكي والتحقق من تكوين التركيب الدقيق قبل الانتهاء من تصميم المعدات. تقدم الشركة أيضًا خيارات تخصيص لعناصر مثل حجم الشاشة والشعار واللون والغلاف والتغليف، وفقًا لمتطلبات المشروع والتأكيد.

اتخاذ قرار التركيب قبل الإنتاج

يعد الاختيار بين فتحات التثبيت مقاس 75 × 75 مم و100 × 100 مم جزءًا صغيرًا ولكنه مهم من تكامل الشاشة. يعتمد الاختيار الصحيح على الدعامة الموجودة وهندسة العلبة وبيئة التثبيت وخطة الصيانة. يمكن أن يؤدي تأكيد هذه التفاصيل قبل الإنتاج إلى تقليل عمل المحول، وتبسيط عملية التجميع، والمساعدة في تجنب التغييرات المكلفة بعد تصنيع المعدات.

من خلال دعم كل من أنماط التثبيت وطرق التثبيت المثبتة على الحائط وسطح المكتب والمضمنة، يمكن اعتبار شاشة اللمس ذات الإطار المغلق مقاس 7-27 بوصة (سلسلة 3A) مناسبة لمجموعة متنوعة من تصميمات المحطات الطرفية الصناعية والتجارية. من خلال التحقق من التكوين الدقيق والمساحة الخلفية والمثبتات وأبعاد اللوحة مسبقًا، يمكن لمصنعي المعدات إنشاء مجموعة شاشة تعمل باللمس أكثر عملية وقابلة للخدمة.
