دقة 4096 × 4096 في شاشات اللمس المقاومة الصغيرة: ماذا تعني

عند اختيار شاشة تعمل باللمس لمحطة صناعية، أو جهاز تشخيص محمول، أو لوحة تحكم مدمجة، غالبًا ما تكون الدقة واحدة من أولى المواصفات التي يلاحظها المهندسون. قد تبدو الشاشة المعلن عنها بدقة 4096 × 4096 وكأنها تقدم عرضًا مفصلاً بشكل استثنائي، ولكن يجب فهم هذا الرقم في سياق تقنية اللمس المقاوم. تؤثر دقة العرض ودقة تحديد موضع اللمس وحجم الشاشة وبيئة التشغيل على مدى جودة أداء لوحة اللمس في التطبيق الحقيقي.

بالنسبة لمصممي المعدات الذين يقومون بتقييم شاشة تعمل باللمس مقاومة مقاس 2.7 إلى 10.1 بوصة (4 أسلاك) ، فإن فهم هذه الفروق يساعد في منع عدم تطابق المواصفات ويسهل اختيار اللوحة التي تناسب الأجهزة المقصودة. تعد مواصفات الدقة جزءًا من القرار، إلى جانب الاستجابة باللمس ومتانة السطح والتوافق الكهربائي والمقاومة البيئية.

ماذا يعني القرار 4096 × 4096 في الواقع؟

تصف الدقة 4096 × 4096 نطاق إحداثيات يبلغ 4096 موضعًا على طول كل محور. وفي سياق الإدخال باللمس، فإنه يشير إلى عدد قيم الإحداثيات المميزة المتوفرة ضمن نطاق موضع اللمس المُبلغ عنه. تحتوي شبكة الإحداثيات النظرية على أكثر من 16 مليون مجموعة محتملة من XY.

ومع ذلك، هذا لا يعني تلقائيًا أن شاشة اللمس المادية يمكنها التمييز بدقة بين كل الإحداثيات المجاورة في جميع الظروف. يعتمد الأداء الفعلي على وحدة التحكم باللمس، والتحويل التناظري إلى الرقمي، وبناء اللوحة، وخصائص المعايرة، ومعالجة الإشارات، والتركيب الميكانيكي.

من المهم أيضًا التمييز بين دقة اللمس ودقة العرض. تشير دقة العرض إلى عدد وحدات البكسل المستخدمة لعرض الصور والنصوص. تصف دقة اللمس دقة الإحداثيات المستخدمة لتحديد المكان الذي يضغط فيه الشخص على اللوحة. قد تُبلغ لوحة اللمس المقاومة عن نطاق إحداثيات 4096 × 4096 أثناء إقرانها بشاشة ذات دقة بكسل أصلية مختلفة.

بالنسبة لمصنعي المعدات، فإن السؤال العملي ليس مجرد حجم الرقم الإحداثي. يتعلق الأمر بما إذا كانت الشاشة التي تعمل باللمس يمكنها تحديد مواضع الإدخال المقصودة باستمرار عبر المنطقة القابلة للاستخدام في الجهاز النهائي.

لماذا يهم تنسيق القرار على الشاشات الصغيرة؟

على شاشة تفاعلية كبيرة، يكون لدى المستخدمين عمومًا مساحة أكبر لتحديد عناصر التحكم. على شاشة اللمس المدمجة، يمكن أن يؤثر أي خطأ صغير في تحديد الموقع على تجربة المستخدم. غالبًا ما تحتاج الأزرار ولوحات المفاتيح الرقمية وعناصر القائمة وحقول المعلمات إلى أن تتناسب مع مساحة محدودة.

توفر دقة الإحداثيات العالية المُبلغ عنها تمثيلاً رقميًا دقيقًا لمواضع اللمس. عند دمجه مع أداء وحدة التحكم المناسب وتكامل النظام الصحيح، يمكن أن يدعم ذلك تعيين إدخال أكثر دقة للواجهات المدمجة.

على سبيل المثال، قد تستخدم محطة صناعية محمولة لوحة مقاس 4.3 بوصة لإدخال كميات المخزون أو تأكيد حالة المعدات. قد يستخدم جهاز التشخيص المحمول شاشة بحجم 6 بوصات لتحديد إعدادات القياس، بينما قد تضع لوحة تحكم صغيرة عدة وظائف تشغيل ضمن واجهة محدودة.

في هذه التطبيقات، يجب على المهندسين تقييم تناسق الإحداثيات عبر المنطقة النشطة بأكملها بدلاً من الاعتماد على رقم الدقة وحده. يمكن أن يؤدي اللمس بالقرب من الزوايا وعلى طول الحواف وحول عناصر التحكم الصغيرة في الواجهة إلى الكشف عن المشكلات التي قد لا تتعرف عليها نقطة الاختبار المركزية.

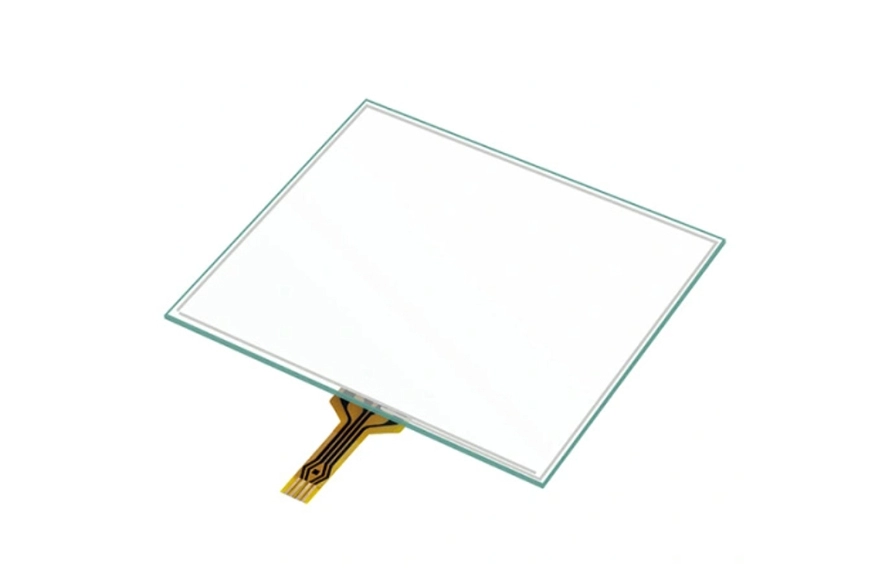

يغطي نطاق شاشة اللمس المقاومة ذات 4 أسلاك من GreenTouch أحجام الشاشة من 2.7 إلى 10.1 بوصة، مما يجعلها ذات صلة بالمعدات المدمجة حيث يجب مراعاة متطلبات المساحة وموثوقية الإدخال والتكامل معًا.

كيف تعمل تقنية اللمس المقاومة بأربعة أسلاك

تستخدم شاشة اللمس المقاومة ذات الأربعة أسلاك عادةً طبقتين موصلتين تفصل بينهما فجوة صغيرة. عندما يضغط المستخدم على السطح، تتلامس الطبقات في موقع اللمس. تقوم وحدة التحكم بقياس الإشارات الكهربائية الناتجة لتحديد إحداثيات X و Y.

يعد مبدأ التشغيل بالضغط المادي أحد الأسباب التي تجعل شاشات اللمس المقاومة مفيدة في التطبيقات الصناعية والمدمجة. يمكنهم الاستجابة للإصبع، أو الإصبع الذي يرتدي القفاز، أو القلم المناسب، اعتمادًا على تصميم اللوحة ووحدة التحكم. على عكس تقنيات اللمس التي تعتمد على اكتشاف التغيرات في المجال الكهربائي، تسجل الألواح المقاومة الاتصال الناجم عن الضغط بين طبقاتها الموصلة.

يؤثر بناء اللوحة على خصائصها الكهربائية، وملمس السطح، والأداء البصري، والمتانة. تحدد GreenTouch هيكلين محتملين لمجموعة الأسلاك الأربعة صغيرة الحجم: فيلم ITO مع زجاج ITO، وفيلم ITO مع فيلم ITO. يعتمد الهيكل المناسب على التصميم المقصود والتوازن المطلوب بين الصلابة والمرونة وقيود التكامل.

يبلغ سمك المنتج الإجمالي حوالي 2.3 ملم. بالنسبة للمحطات الطرفية المدمجة ومعدات التحكم المدمجة، يمكن للوحة الرفيعة نسبيًا أن تساعد المهندسين على إدارة المساحة المتوفرة داخل العلبة. ومع ذلك، يجب أيضًا أن يأخذ سمك التجميع الكامل في الاعتبار الشاشة والطبقات اللاصقة ووحدة التحكم وأجهزة التثبيت والمكونات الأخرى.

الدقة ليست سوى جزء واحد من دقة اللمس

لا ينبغي تقييم شاشة اللمس ذات نطاق إحداثيات 4096 × 4096 على هذا الرقم وحده. هناك عدة عوامل أخرى تؤثر على جودة الإدخال باللمس.

أولاً، يحدد أداء وحدة التحكم كيفية تحويل الإشارات الكهربائية من اللوحة إلى إحداثيات. تساعد وحدة التحكم المستقرة ومعالجة الإشارات المناسبة في الحفاظ على الإدخال المتسق في ظل ظروف التشغيل العادية.

ثانيًا، التركيب الميكانيكي للوحة مهم. قد يؤثر الضغط غير المتساوي، أو تشوه الهيكل، أو التثبيت غير الصحيح، أو الضغط المفرط حول الحواف على سلوك اللمس. يجب أن تدعم العلبة المصممة جيدًا اللوحة دون وضع أحمال غير مقصودة على المنطقة النشطة.

ثالثًا، يجب أن تتوافق المعايرة ورسم الخرائط الإحداثية مع متطلبات النظام المضيف. تصف GreenTouch منتجاتها ذات الأسلاك الأربعة بأنها تقدم لمسة خفيفة، ولا انحراف، ولا معايرة. بالنسبة لتصميم الإنتاج، يجب على المهندسين تأكيد المعنى المقصود لهذه المواصفات مع المورد والتحقق من السلوك باستخدام وحدة التحكم الفعلية ونظام التشغيل وبرامج التطبيق. ويظل الاختبار على مستوى النظام مهمًا، خاصة عندما تكون شاشة اللمس مدمجة في جهاز مخصص.

وأخيرًا، يؤثر حجم عناصر الواجهة وتخطيطها على سهولة الاستخدام العملي. لا يمكن لشبكة الإحداثيات الدقيقة أن تعوض الأزرار الصغيرة جدًا أو ذات المسافات الضعيفة أو التي يصعب الوصول إليها. يجب أن يأخذ تصميم الواجهة في الاعتبار ظروف عمل المستخدم وطريقة الإدخال والتكرار المتوقع للتشغيل.

متانة السطح وحماية البيئة

قد تواجه شاشات اللمس الصغيرة المستخدمة في البيئات الصناعية التشغيل المتكرر والغبار والرطوبة والتلوث بالزيت والاتصال العرضي بالأشياء الصلبة. يمكن أن تكون هذه الشروط بنفس أهمية دقة الإحداثيات عند اختيار اللوحة.

تحدد GreenTouch عمر خدمة يصل إلى 1,000,000 عملية لمس لمجموعة شاشات اللمس المقاومة ذات الأربعة أسلاك صغيرة الحجم. يوفر هذا الرقم نقطة بداية مفيدة لتقييم الاستخدام المتوقع، ولكن يجب على فرق المشتريات توضيح شروط الاختبار وموقع الاتصال والقوة المطبقة ومعايير القبول المرتبطة بالتقييم.

تحدد معلومات المنتج أيضًا تصنيف صلابة قلم الرصاص 3H وفقًا لمعيار ASTM D3363. صلابة قلم الرصاص هي اختبار لصلابة السطح ولا ينبغي تفسيرها على أنها ضمان ضد كل أنواع الخدوش أو الصدمات. يهدف الطلاء الصلب المحدد بالضباب والمعالجة المضادة لحلقة نيوتن إلى معالجة حماية السطح والتداخل البصري، مما يساعد اللوحة في الحفاظ على مظهر قابل للاستخدام في ظل ظروف التشغيل المناسبة.

بالنسبة للمعدات المعرضة للتلوث، تذكر الشركة المصنعة أنه يمكن إغلاق شاشة اللمس لدعم متطلبات NEMA 4 أو 4X أو 12. يعتمد مستوى الحماية الفعلي على العلبة المكتملة، ومكونات الختم، وطرق التجميع، واختبار التحقق من الصحة. ولذلك يجب على المشترين تأكيد ما إذا كان التصنيف المطلوب ينطبق على الجهاز النهائي أو على تكوين لوحة محدد.

وترتبط هذه الاعتبارات بشكل خاص بالمحطات الصناعية المحمولة، وماسحات الباركود اللوجستية، وواجهات التحكم في المعدات، وأدوات التشخيص المحمولة. في مثل هذه الإعدادات، يجب أن تستمر اللوحة في العمل كجزء من الجهاز الكامل وليس كمكون معزول.

اختيار حجم الشاشة المناسب ونسبة العرض إلى الارتفاع

يعتمد حجم الشاشة الصحيح على تخطيط الواجهة ومساحة التركيب المتوفرة وكمية المعلومات المعروضة في المرة الواحدة. قد تكون اللوحة الأصغر مناسبة لوظيفة تحكم مخصصة، بينما يمكن أن تستوعب اللوحة الأكبر قوائم أكثر تفصيلاً وحقول بيانات متعددة.

تسرد GreenTouch الأحجام القياسية التالية لمجموعة شاشات اللمس المقاومة ذات الأربعة أسلاك:

• 16:9 أو خيارات تنسيق الشاشة العريضة المشابهة: 2.7 و4.3 و6.2 و7 و9 و10.1 بوصة.

• خيارات التنسيق 4:3: 5.7، 6، 6.5، 9.7 بوصة.

يجب التأكد من المنطقة النشطة الدقيقة ونسبة العرض إلى الارتفاع وأبعاد المخطط التفصيلي والتوافر للنموذج المحدد قبل الانتهاء من التصميم الميكانيكي.

على سبيل المثال، قد تعطي محطة مسح الباركود الأولوية للأبعاد المدمجة والواجهة الرقمية المباشرة. قد يحتاج جهاز التشخيص المحمول إلى مساحة أكبر لقيم القياس، بينما قد تتطلب وحدة التحكم في المعدات تخطيطًا يظل قابلاً للقراءة من موضع تشغيل ثابت.

يجب على المهندسين أيضًا أن يأخذوا في الاعتبار كيفية عرض الشاشة في ظل ظروف الإضاءة المتوقعة، وما إذا كان المستخدم سيرتدي قفازات، وما إذا كان يجب على الواجهة استيعاب الإدخال المتكرر أو المتكرر. تساعد هذه المتطلبات العملية في تحديد ما إذا كان حجم معين وتشطيب سطحي مناسبين أم لا.

توصيل شاشة اللمس بالأنظمة المدمجة

يجب التأكد من التوافق الكهربائي والبرمجي في وقت مبكر من عملية التطوير. تنص شركة GreenTouch على أنه يمكن استخدام حلول شاشات اللمس المقاومة ذات الأربعة أسلاك مع أنظمة Windows وAndroid وLinux. يعتمد التوافق النهائي على وحدة التحكم المحددة وبرامج التشغيل المتوفرة وطريقة الاتصال والأجهزة المضيفة.

تتضمن عملية الاتصال الموصوفة توصيل كابل التمديد بلوحة التشغيل، وتوصيل كابل التمديد بكابل شاشة اللمس، وتوصيل لوحة التشغيل بكابل USB. يجب على المهندسين اتباع تعليمات الأسلاك المتوفرة للتكوين المحدد بدلاً من افتراض أن كل لوحة تستخدم واجهة متطابقة.

قبل الإنتاج الضخم، يجب على فريق التطوير التحقق من التوجيه الإحداثي، واستجابة اللمس، ووضع الموصل، وتوجيه الكابل، والتشغيل بعد الاتصال المتكرر وقطع الاتصال حيثما أمكن ذلك. ومن المفيد أيضًا التحقق مما إذا كان من الممكن استيعاب وحدة التحكم داخل العلبة دون التدخل في المكونات الأخرى.

تعتبر هذه الفحوصات مهمة بشكل خاص عند دمج لوحة صغيرة في جهاز موجود. قد تستوفي شاشة اللمس مواصفات الإحداثيات المطلوبة ولكنها لا تزال تتطلب إجراء تعديلات على وحدة التحكم أو طول الكابل أو هيكل التركيب أو برنامج التطبيق قبل أن يمكن استخدامها بشكل موثوق.

خيارات التخصيص لمصنعي المعدات

لا تتوافق الأحجام القياسية دائمًا مع المتطلبات الميكانيكية والكهربائية للمنتج النهائي. يوفر GreenTouch خيارات تخصيص تغطي المظهر والواجهات الكهربائية والتصميم الهيكلي.

اعتمادًا على التطبيق، قد يشمل التخصيص أبعاد الشاشة، ووضع الشعار، وموقع مخرج الدائرة المطبوعة المرن، والتعبئة، وسمك زجاج ITO، والتشطيب غير اللامع، والمعالجة المضادة للحلقة النيوتونية، والتشطيب المضاد للوهج، والتشطيب السلس، واختيار وحدة التحكم، وتكوين الواجهة. يمكن أيضًا مناقشة متطلبات درجات الحرارة العالية والرطوبة العالية والمضادة للأشعة فوق البنفسجية للتكوينات المناسبة.

بالنسبة لمشاريع تصنيع المعدات الأصلية والمعدات الصناعية، يجب تحديد هذه التفاصيل قبل تجميد التصميم. يمكن أن تؤثر التغييرات التي يتم إجراؤها على منفذ الكابل أو أبعاد اللوحة أو ترتيب التثبيت على عملية العلبة والتجميع. قد تؤثر المتطلبات البيئية أيضًا على اختيار المواد واختبار التأهيل.

يجب أن يتضمن الاستفسار الفني المفيد حجم الشاشة المستهدفة، ونطاق الإحداثيات المطلوب، ونظام التشغيل المضيف، وواجهة وحدة التحكم، وأبعاد التركيب، وبيئة التشغيل المتوقعة، ومتطلبات الخدمة المقدرة. يساعد توفير الرسومات أو مواصفات الواجهة المورد على تقييم ما إذا كان التكوين القياسي مناسبًا أو ما إذا كانت هناك حاجة إلى تصميم مخصص.

العمل مع GreenTouch على اختيار شاشة اللمس

باعتبارها شركة مصنعة محترفة لمنتجات اللمس، توفر شركة ShenZhen GreenTouch Technology Co., Ltd. شاشات اللمس المقاومة والسعوية، وإطارات اللمس بالأشعة تحت الحمراء، وشاشات اللمس، وأجهزة الكمبيوتر المدمجة التي تعمل باللمس لتطبيقات المعدات المختلفة.

تشمل القدرات المعلنة للشركة ورشة عمل تصفيح خالية من الغبار من الفئة 1000، وعمليات ربط وتصفيح كاملة متعددة، وأكثر من 20 مهندسًا تقنيًا، وورشة إنتاج قياسية بمساحة 5000 متر مربع. كما أنها تقدم شهادات ISO 9001 وISO 14001، إلى جانب شهادات المنتج بما في ذلك CE وFCC وRoHS للمنتجات ذات الصلة. يجب على المشترين التحقق من الشهادات ونطاقها للتكوين المحدد قيد النظر.

بالنسبة لمشروع جديد، من المفيد مناقشة بيئة التشغيل وبنية النظام جنبًا إلى جنب مع مواصفات اللوحة. وهذا يسمح للشركة المصنعة ومطور المعدات بتقييم ليس فقط نطاق الإحداثيات المطلوب، ولكن أيضًا استجابة اللمس، والمتانة، وتكوين الكابل، والملاءمة الميكانيكية، واتساق الإنتاج.

تُعد شاشة اللمس المقاومة مقاس 2.7 إلى 10.1 بوصة (4 أسلاك) مرشحة للمحطات الصناعية المدمجة وأجهزة التشخيص المحمولة والمعدات اللوجستية ولوحات التحكم الصغيرة التي تتطلب إدخالًا باللمس يعتمد على الضغط. يعد نطاق الإحداثيات المعلن عنه 4096 × 4096 أحد المواصفات المهمة، ولكن يجب أن يعتمد الاختيار النهائي على أداء النظام ومتطلبات التطبيق التي تم التحقق منها.

باختصار، تصف دقة الإحداثيات كيف يمكن تمثيل مواضع اللمس بدقة؛ ولا تحدد بشكل مستقل دقة العالم الحقيقي. من خلال تقييم وحدة التحكم، وبناء اللوحة، ومتانة السطح، وأبعاد الشاشة، ومتطلبات التكامل معًا، يمكن لمصنعي المعدات اتخاذ قرار أكثر استنارة وتقليل المشكلات التي يمكن تجنبها أثناء تطوير المنتج.
