دمج شاشة تعمل باللمس مقاس 32 بوصة بدقة 4K مع HDMI ومنفذ DisplayPort

عند دمج شاشة لمس كبيرة في محطة عمل صناعية أو نظام معلومات تفاعلي أو جهاز تحكم تجاري، فإن اختيار شاشة العرض المناسبة ليس سوى جزء من المهمة. يحتاج المهندسون أيضًا إلى التأكد من كيفية إرسال إشارات الفيديو، وكيفية وصول الإدخال باللمس إلى الكمبيوتر المضيف، وكيفية تركيب الكابلات في العلبة. إذا تم التغاضي عن هذه التفاصيل، فحتى شاشة العرض عالية الدقة يمكن أن تتطلب عملاً هندسيًا إضافيًا قبل أن تصبح جاهزة للإنتاج.

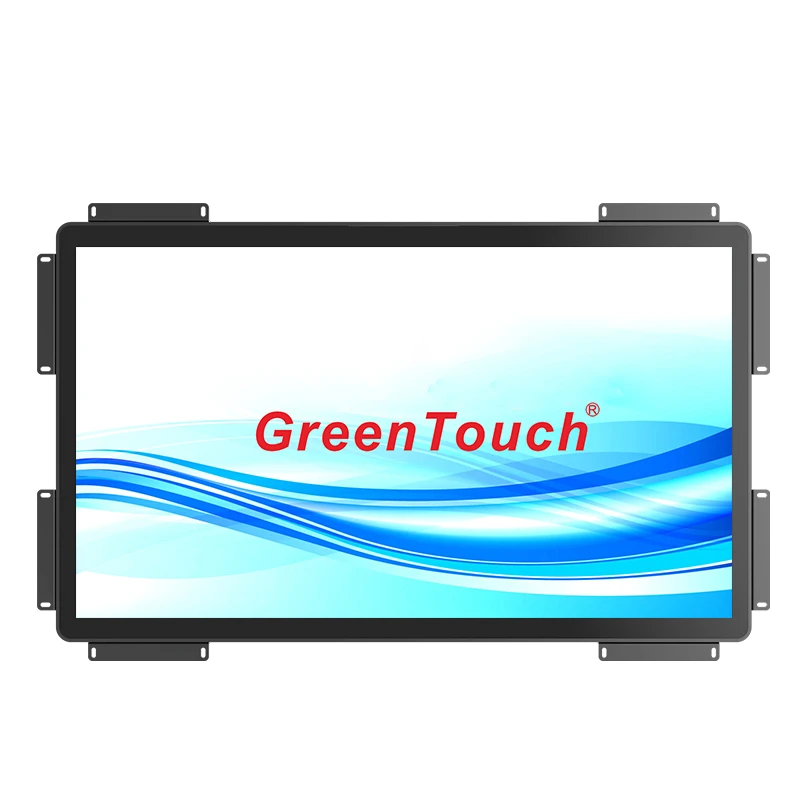

تجمع شاشة اللمس مقاس 32 بوصة بدقة 4K UHD من GreenTouch بين شاشة عرض مقاس 3840 × 2160 مع لمسة سعوية مسقطة من 10 نقاط وخيارات اتصال متعددة. يوفر منفذا HDMI ومنفذ DisplayPort (DP) واتصالات USB وواجهة USB من النوع B خيارات عديدة لتوصيل الشاشة بنظام مضيف. يساعد فهم دور كل واجهة مطوري المعدات على التخطيط للتثبيت العملي وتجنب مشكلات التكامل الشائعة.

فهم واجهات الفيديو واللمس

قبل توصيل شاشة تعمل باللمس، من المهم التمييز بين نقل الفيديو والاتصال باللمس. تعمل هذه الوظائف معًا، ولكنها لا تستخدم بالضرورة نفس الكابل.

ينقل HDMI وDisplayPort إشارات الفيديو من جهاز كمبيوتر أو أي مصدر آخر متوافق إلى الشاشة. إنها تسمح للجهاز المضيف بإخراج سطح المكتب وواجهة التطبيق والصور والمحتويات المرئية الأخرى بدقة مدعومة ومعدل تحديث.

يخدم USB غرضًا مختلفًا في التثبيت النموذجي لشاشة اللمس. ينقل اتصال USB الإدخال باللمس من وحدة التحكم باللمس الخاصة بالشاشة إلى الكمبيوتر المضيف. عندما يلمس المستخدم زرًا أو يحرك إصبعه عبر الشاشة، تقوم وحدة التحكم باللمس بمعالجة الإدخال وتوصيل الإحداثيات المقابلة للنظام المتصل.

بالنسبة للشاشة التي تعمل باللمس مقاس 32 بوصة بدقة 4K، تشتمل الواجهات المدرجة على منفذي HDMI، ووصلة DisplayPort واحدة، وUSB، وUSB من النوع B، ومخرج سماعة أذن. يجب التأكد من الوظيفة الدقيقة لكل موصل USB من خلال مخطط اتصال المنتج ودليل المستخدم قبل توصيل توصيلات النظام.

تتمثل نقطة البداية المفيدة في تحديد ثلاثة أشياء: مخرجات الفيديو المتاحة للكمبيوتر المضيف، واتصالات الإدخال المدعومة للشاشة، واتصال USB المطلوب لوظيفة اللمس. يمكن أن يؤدي التحقق من هذه التفاصيل قبل شراء الكابلات إلى تقليل المحولات غير الضرورية وتبسيط عملية التثبيت.

الاختيار بين HDMI وDisplayPort

يتم استخدام كل من HDMI وDisplayPort على نطاق واسع لتوصيل شاشات العرض عالية الدقة بأجهزة الكمبيوتر والأنظمة المدمجة. لا ينبغي تحديد أي من الواجهتين فقط لأنها تبدو أكثر تقدمًا. يعتمد الاختيار المناسب على إمكانيات الجهاز المضيف وإدخال الشاشة والدقة المطلوبة وتثبيت الكابل.

يوجد HDMI بشكل شائع في أجهزة الكمبيوتر المكتبية وأجهزة الكمبيوتر المحمولة ومشغلات الوسائط والعديد من أجهزة الحوسبة التجارية. يمكن أن يكون الأمر مناسبًا عندما يوفر النظام المضيف بالفعل مخرج HDMI متوافق ولا يتطلب التثبيت محول تحويل.

يعد DisplayPort شائعًا أيضًا في محطات العمل الاحترافية وأجهزة الكمبيوتر المجهزة بالرسومات وبعض منصات الحوسبة الصناعية. قد يكون هذا هو الخيار المفضل عندما يوفر المضيف مخرج DisplayPort مناسبًا ويعتمد تصميم النظام بالفعل على تلك الواجهة.

تدعم شاشة GreenTouch اتصالات HDMI وDP، مما يمنح المتكاملين المرونة عند العمل مع تكوينات المضيف المختلفة. ومع ذلك، فإن وجود هذه الموصلات لا يعني أن كل كمبيوتر متصل سيخرج تلقائيًا 3840 × 2160 بمعدل التحديث المطلوب. يجب مراعاة أجهزة الرسومات وإصدار الإخراج ومواصفات الكابل وإمكانيات إدخال الشاشة وإعدادات نظام التشغيل.

على سبيل المثال، قد تحتاج محطة العمل المستخدمة لعرض الرسومات الهندسية إلى دقة سطح المكتب الكاملة 4K لإظهار عناصر الواجهة التفصيلية. قبل الانتهاء من الاتصال، يجب على المهندس التأكد من أن الكمبيوتر يدعم وضع الإخراج المطلوب وأن الكبل المحدد يمكنه حمله بشكل موثوق.

بالنسبة لتركيب الإنتاج، من المفيد أيضًا اختبار طول الكابل الفعلي وترتيب التوجيه. قد يتصرف الاتصال الذي يعمل باستخدام كابل قصير على مكتب المختبر بشكل مختلف عند توجيهه عبر حاوية الآلة أو قناة الكابل إلى جانب معدات أخرى.

توصيل شاشة تعمل باللمس بدقة 4K خطوة بخطوة

تبدأ عملية التكامل المباشرة باتصال الفيديو، يليه الاتصال باللمس واختبار وظيفي كامل.

أولاً، تحقق من الكمبيوتر المضيف وحدد مخرج فيديو متوافق. قم بتوصيل كابل HDMI أو DisplayPort بين المضيف ومدخل الشاشة المقابل. إذا كان النظام يستخدم منفذي HDMI، فتأكد من الإدخال المتصل بدلاً من افتراض أن الشاشة تحدد المصدر المقصود تلقائيًا.

ثانيًا، قم بتوصيل واجهة اللمس الخاصة بالشاشة بالمضيف باستخدام اتصال USB المحدد للاتصال باللمس. لا ينبغي افتراض أن كابل الفيديو وحده يوفر وظيفة اللمس. في الإعداد النموذجي، يعرض اتصال الفيديو واجهة الكمبيوتر بينما يسمح اتصال USB للكمبيوتر باستقبال أحداث اللمس.

ثالثًا، قم بتشغيل المضيف ومراقبته وفقًا لتعليمات الشركة المصنعة. افتح إعدادات عرض نظام التشغيل وتحقق من اكتشاف الشاشة بالدقة المطلوبة. إذا ظهرت الصورة ممتدة أو مقصوصة أو غير واضحة، فتحقق من دقة الإخراج وتكوين القياس ومصدر الإدخال المحدد.

رابعا، اختبار عملية اللمس. حدد عدة عناصر تحكم بالقرب من مركز وحواف وزوايا منطقة العرض النشطة. تأكد من أن استجابة المؤشر أو التطبيق تتوافق مع موقع اللمس الفعلي. إذا لم يكن الإدخال باللمس متاحًا، فتحقق من اتصال USB واكتشاف الجهاز المضيف ومتطلبات وحدة التحكم وإعدادات النظام ذات الصلة.

وأخيرا، أعد تشغيل النظام وكرر الاختبار. يساعد هذا في تحديد مشكلات الاتصال أو بدء التشغيل التي قد لا تظهر أثناء التثبيت الأول.

يؤدي اتباع هذا التسلسل إلى تسهيل تحديد ما إذا كانت المشكلة تنشأ من مسار الفيديو أو الاتصال باللمس أو تكوين النظام أو التثبيت الفعلي.

تحقيق أقصى استفادة من الدقة 3840 × 2160

توفر شاشة UHD مقاس 32 بوصة دقة تبلغ 3840 × 2160 بكسل، مما يمنح النظام المضيف مساحة عمل كبيرة للمحتوى التفصيلي. بالمقارنة مع دقة Full HD التي تبلغ 1920 × 1080، توفر دقة 4K UHD أربعة أضعاف عدد البكسلات.

يمكن أن يكون عدد وحدات البكسل الإضافي هذا مفيدًا في التطبيقات التي تعرض لوحات معلومات متعددة، أو مخططات تفصيلية، أو رسومات فنية، أو لوحات معلومات المراقبة، أو صور عالية الدقة. يمكن للمشغلين العمل مع المزيد من المعلومات المرئية على شاشة واحدة، اعتمادًا على تصميم التطبيق وحجم نظام التشغيل.

ومع ذلك، دقة أعلى أيضاً يخلق اعتبارات التكامل. تم تصميم بعض التطبيقات القديمة لشاشات العرض ذات الدقة المنخفضة وقد تستخدم نصًا صغيرًا أو عناصر تحكم عند عرضها بدقة 4K. يجب على المهندسين التحقق من حجم الواجهة وأحجام الخطوط وسلوك التطبيق عند الدقة المستهدفة.

تتضمن إمكانيات الألوان المحددة للشاشة 99% sRGB، و95% DCI-P3، ودعم 1.07 مليار لون للعرض. تم إدراج HDR أيضًا كميزة. قد تكون هذه المواصفات ذات صلة عندما يتضمن التثبيت فحصًا بصريًا تفصيليًا أو محتوى رسوميًا غنيًا أو سير عمل حساس للألوان. تعتمد النتائج الفعلية على محتوى المصدر وتكوين البرنامج والأداء المُقاس للشاشة.

بالنسبة للتطبيقات التي تعمل باللمس، يجب تقييم الدقة وسهولة الاستخدام معًا. تكون الواجهة التفصيلية مفيدة فقط إذا تمكن المشغلون من قراءة محتواها وتحديد عناصر التحكم بشكل مريح. اختبار التطبيق الفعلي على شاشة تعمل باللمس مقاس 32 بوصة بدقة 4K UHD قبل النشر يمكن أن يكشف عن مشاكل القياس والتفاعل في وقت مبكر من دورة التطوير.

دمج اللمس بالسعة 10 نقاط

تدعم الشاشة اللمس السعوي المتوقع بما يصل إلى 10 نقاط لمس. يتيح ذلك للتطبيقات التعرف على جهات الاتصال المتزامنة المتعددة، بشرط أن يدعم نظام التشغيل المضيف والبرمجيات سلوك اللمس المتعدد المطلوب.

بالنسبة لواجهة التحكم، يمكن أن يدعم اللمس المتعدد الإيماءات مثل التكبير/التصغير أو تدوير المحتوى المتوافق أو التفاعل مع عدة نقاط في وقت واحد. في التطبيقات التعاونية أو التفاعلية، قد تكون نقاط اللمس المتعددة مفيدة أيضًا للرسم والتعليق التوضيحي ومعالجة الكائنات المرئية.

ومع ذلك، فإن دعم الأجهزة المكون من 10 نقاط لا يضمن تلقائيًا أن كل تطبيق سيستخدم جميع النقاط العشر. يجب أن تعمل وحدة التحكم المضيفة ونظام التشغيل وبرامج التشغيل والبرامج التطبيقية معًا لتحقيق السلوك المقصود.

أثناء التكامل، اختبر وظائف اللمس التي سيستخدمها المنتج النهائي بالفعل. إذا كان التطبيق يتطلب تحديد نقطة واحدة فقط، فتأكد من الاستجابة الموثوقة عبر المنطقة النشطة. إذا كان الأمر يعتمد على إيماءات اللمس المتعدد، فتحقق من جهات الاتصال المتزامنة والتعرف على الإيماءات وسلوك التفاعل داخل البرنامج المستهدف.

ومن المهم أيضًا اختبار الشاشة في موضع التركيب النهائي. يمكن أن تؤثر الطريقة التي يقترب بها المشغل من الشاشة، وزاوية العرض، وموضع عناصر التحكم المحيطة على سهولة الاستخدام العملي.

تخطيط توجيه الكابلات والتركيب المادي

يعد توافق الواجهة جزءًا واحدًا فقط من التثبيت الناجح. ينبغي تضمين توجيه الكابلات وخلوص الموصل والوصول للتركيب في التصميم الميكانيكي.

يحدد GreenTouch أن توصيلات الشاشة موضوعة في الخلف وموجهة للأسفل. يمكن أن يكون هذا الترتيب مفيدًا عند التخطيط للتركيبات حيث تحتاج الكابلات إلى اتباع الجزء الخلفي من الشاشة بدلاً من تمديدها مباشرة إلى الخارج. ومع ذلك، يجب أن يوفر العلبة النهائية مساحة كافية للموصلات وثنيات الكابلات والوصول إلى الصيانة.

قبل إنشاء هيكل التثبيت، راجع الرسومات الميكانيكية للشاشة وتأكد من موقع جميع المنافذ. اترك مساحة كافية لتوصيل وفصل كابلات HDMI وDisplayPort وUSB دون الضغط الزائد على الموصلات.

عند توصيل العديد من الكابلات معًا، قم بتثبيتها بشكل مناسب وتجنب الانحناءات الحادة أو التوتر غير الضروري. في المعدات الصناعية، ضع في اعتبارك ما إذا كان الاهتزاز أو الخدمة المتكررة أو حركة المكونات القريبة يمكن أن تؤثر على اتصالات الكابلات بمرور الوقت.

تدعم الشاشة أيضًا سلوك التشغيل أو إيقاف التشغيل التلقائي القابل للتكوين استنادًا إلى وجود إشارة تيار أو فيديو، وفقًا لمعلومات المنتج. يجب على القائمين بالتكامل التأكد من شروط التشغيل الدقيقة والإعدادات المتاحة مع الشركة المصنعة قبل دمج هذه الوظيفة في تسلسل إدارة الطاقة.

النظر في حماية اللوحة الأمامية في البيئات الصناعية

قد تتعرض شاشة اللمس المثبتة في ورشة عمل أو منطقة إنتاج أو حاوية المعدات للغبار ورذاذ الماء والتأثيرات العرضية. ولذلك ينبغي النظر في مستوى الحماية المطلوب إلى جانب أداء الاتصال والعرض.

تحدد شاشة GreenTouch مقاس 32 بوصة حماية IP65 للوحة الأمامية وتصنيف IK08 للوحة الأمامية. تتناول هذه التصنيفات جوانب مختلفة من الحماية: IP65 يتعلق بدخول الغبار ونفاثات الماء في ظل ظروف اختبار محددة، في حين يتعلق IK08 بمقاومة التأثير الميكانيكي بموجب اختبار موحد.

لا ينبغي تفسير هذه المواصفات كدليل على أن كل جزء من النظام المجمع يتمتع بنفس الحماية. قد تؤثر الموصلات الخلفية ونقاط دخول الكابلات ووصلات التثبيت وتصميم العلبة على حماية التثبيت الكامل.

إذا كان سيتم تركيب الشاشة في منطقة إنتاج متربة أو بالقرب من عمليات تنظيف المعدات، فتأكد من المتطلبات البيئية مع المورد. يجب تصميم طريقة التركيب والغلاف المحيط بها للحفاظ على الحماية المقصودة للوحة الأمامية.

تشتمل المعالجات السطحية الاختيارية على معالجات مضادة للوهج (AG)، ومضادة للانعكاس (AR)، ومضادة لبصمات الأصابع (AF)، وعلاجات مضادة للبكتيريا. تعتمد النهاية المناسبة على الإضاءة وإجراءات التنظيف وتفاعل المستخدم والمتطلبات المحددة للتطبيق. يجب على المشترين تأكيد العلاجات المتاحة للتكوين الذي اختاروه.

العمل مع GreenTouch على متطلبات التكامل

شركة ShenZhen GreenTouch Technology Co., Ltd. هي شركة تصنيع منتجات تعمل باللمس تقدم شاشات لمس سعوية ومقاومة، وإطارات تعمل باللمس بالأشعة تحت الحمراء، وشاشات تعمل باللمس، وأجهزة كمبيوتر مدمجة تعمل باللمس. وتشمل قدرات التصنيع المعلنة ورشة عمل تصفيح خالية من الغبار فئة 1000، وعمليات ربط متعددة، وورشة إنتاج قياسية بمساحة 5000 متر مربع.

بالنسبة لمطوري معدات OEM، يمكن أن تساعد مناقشة متطلبات التكامل مع الشركة المصنعة قبل الإنتاج في توضيح وظائف الواجهة والأبعاد الميكانيكية وترتيبات الكابلات وظروف التشغيل المدعومة. تدرج GreenTouch CE وFCC وRoHS وCB وEMC وHDMI وCCC وIP65 وIK08 ضمن الشهادات أو المواصفات المتعلقة بالامتثال المرتبطة بهذه الشاشة. يجب على المشترين التحقق من الوثائق المعمول بها ونطاقها فيما يتعلق بالنموذج والتكوين الدقيقين.

قبل الموافقة على الشاشة لمشروع ما، قم بإعداد قائمة مرجعية تغطي الكمبيوتر المضيف، وإدخال الفيديو المحدد، واتصال USB باللمس، ودقة الهدف، وتوافق البرامج، وخلوص التركيب، والظروف البيئية. يعد اختبار النظام الكامل أكثر فائدة من التحقق من صحة العرض بشكل منفصل لأن المنتج النهائي يعتمد على عمل جميع هذه المكونات معًا.

تجمع شاشة اللمس مقاس 32 بوصة بدقة 4K UHD بين مرئيات UHD، ولمسة سعوية من 10 نقاط، واتصال HDMI وDisplayPort، وحماية محددة للوحة الأمامية في حل عرض واحد. من خلال التحقق من مسار الفيديو، والاتصال باللمس، وتخطيط الكابل، ومتطلبات النظام مبكرًا، يمكن لمصنعي المعدات تبسيط عملية التكامل وتحديد مشكلات التوافق المحتملة قبل أن يصل التصميم إلى مرحلة الإنتاج.
