نهج توفير حلول شاشات اللمس الصناعية المخصصة من GreenTouch: EMC، IP65، IK08 الحماية الأمامية، والتركيب

يتطلب نشر شاشات العرض المرئية التفاعلية عبر المنشآت الصناعية كثيرة المتطلبات أجهزة مصممة لتحمل الضغوط البيئية الشديدة. يضمن الاستعانة بمزود حلول شاشات اللمس الصناعية المخصصة  دمج الحماية الأمامية والتوافق الكهرومغناطيسي (EMC) ومقاومة الصدمات والتركيب الهيكلي في محطة مرئية يمكن الاعتماد عليها. تجمع البيئات الصناعية بين الجسيمات المحمولة بالهواء، وغسل السوائل، والاهتزاز الميكانيكي، والضوضاء الكهربائية. تعاني شاشات العرض التجارية القياسية المثبتة في هذه البيئات بسرعة من دخول الماء وكسر غطاء الزجاج وفشل الاتصالات.

حدد ما يجب أن تقاومه الحماية الأمامية

يجب أن تتوافق مواصفات متانة اللوحة الأمامية مع المخاطر التشغيلية المحددة لموقع التركيب. في مصانع تجهيز الأغذية، ومغاسل السيارات الآلية، والمرافق الكيميائية، تخضع شاشات اللمس لعمليات غسيل روتينية عالية الضغط والتعرض لمنظفات التنظيف الكاوية. وفي الأكشاك الخارجية ومحطات النقل الآلية، تواجه أجهزة المراقبة المطر والغبار وأشعة الشمس المباشرة وتقلبات واسعة في درجات الحرارة.

إن تحديد زجاج الغطاء الأمامي المقوى كيميائيًا لتحقيق مقاومة الصدمات IK08 يضمن أن الشاشة تتحمل التأثيرات الميكانيكية الناتجة عن سقوط الأدوات أو المعدات الثقيلة أو التخريب. يزيد التقسية الكيميائية من ضغط السطح (CS ≥ 450 ميجا باسكال) وعمق الطبقة (DOL ≥ 30 ميكرومتر)، مما يسمح للزجاج الأمامي بتحمل اختبار تأثير 5 جول، أي ما يعادل سقوط كتلة فولاذية بوزن 1.7 كجم من 300 مم. بالنسبة للتطبيقات الخارجية وعالية الاهتزاز، يمكن تخصيص سمك الزجاج الأمامي بتكوينات 3 مم أو 4 مم أو أكثر سمكًا.

يعمل النقش الكيميائي المضاد للوهج (AG) على نشر الانعكاسات العلوية وأشعة الشمس القاسية مع معدلات لمعان تتراوح من 60 إلى 90 GU، بينما تعمل الطلاءات المضادة للانعكاس (AR) على تقليل انعكاس السطح إلى أقل من 1.5% لزيادة نفاذية الضوء والتباين إلى أقصى حد. تحافظ المعالجات المضادة للزيوت والمضادة لبصمات الأصابع (AF) على زوايا ملامسة الماء الأولية أعلى من 110 درجة، مما يمنع تراكم الزيوت والشحوم ويسهل التنظيف اليومي بالمسح.

الحفاظ على الختم من خلال تصميم التركيب

يتطلب الحصول على ختم أمامي متين IP65 تكاملًا ميكانيكيًا دقيقًا للتركيب. يجب أن يحافظ الختم الموجود بين إطار الشاشة ومقطع الجهاز المضيف على ضغط موحد دون تشويه لوحة LCD الداخلية. توفر حشوات محيط السيليكون ذات الخلايا المغلقة عالية الجودة أو EPDM مع تقييمات Shore A من 40 إلى 60 أداء إغلاق ثابت عبر درجات حرارة التشغيل من -20 درجة مئوية إلى 70 درجة مئوية.

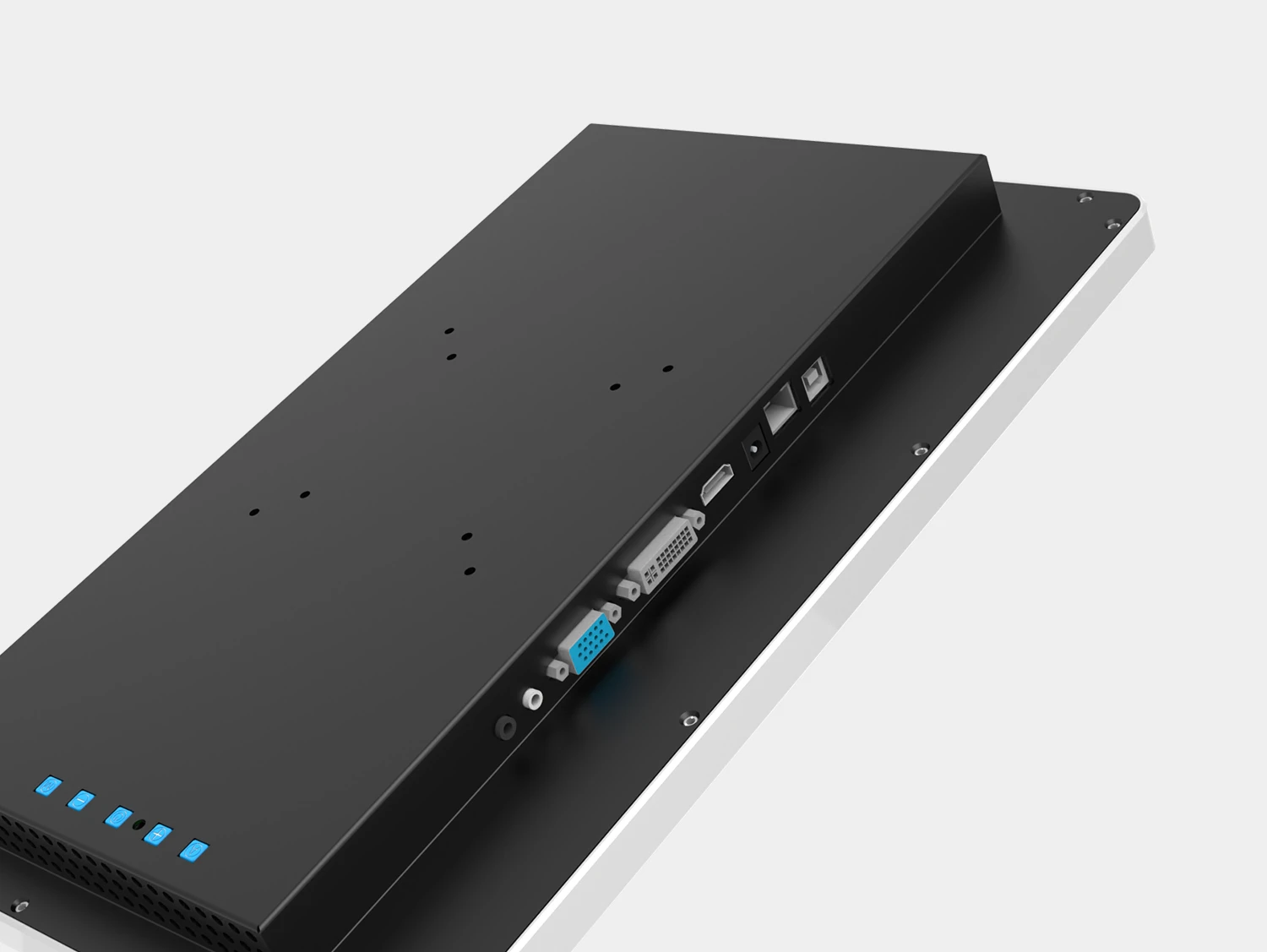

تتضمن تكوينات تركيب شاشة اللمس الصناعية GreenTouch  تصميمات ذات إطار مفتوح مع أقواس تثبيت جانبية لتكامل الأكشاك المتدفقة، وأنماط VESA الخلفية (75 × 75 مم مع إدخالات ملولبة M4 و100 × 100 مم مع إدخالات M4) لأذرع متأرجحة مفصلية، وهياكل مثبتة على اللوحة مع أقواس مشبكة خلفية تضغط الحشية الأمامية على فتحة العلبة باستخدام عزم دوران موحد يتراوح من 0.8 إلى 1.2 نيوتن متر.

التحكم في EMC من خلال التأريض وهندسة الكابلات

تحتوي مصانع التصنيع الصناعية على مصادر هامة للتداخل الكهرومغناطيسي، بما في ذلك محركات المحركات ذات التردد المتغير عالية الطاقة، والموصلات الثقيلة، ومحولات الطاقة ذات الجهد العالي. يمكن أن تتعرض إلكترونيات الشاشة غير المحمية لاهتزاز تنسيق اللمس، وتقطيع الفيديو، وانخفاض اتصالات الإشارة في هذه البيئات.

درع داخلي معدني وعزل فاراداي

تستخدم الشاشات الصناعية الفولاذ المجلفن ثقيل الوزن (SECC) وهيكل هيكلي من الألومنيوم يعمل كأقفاص فاراداي، حيث يعزل إلكترونيات وحدة التحكم الداخلية الحساسة عن المجالات الكهرومغناطيسية الخارجية وضوضاء الترددات الراديوية المشعة. تتوافق هذه العبوات المعدنية مع معايير الانبعاثات EN 55032 ومعايير الحصانة EN 61000-4-2 ESD.

التأريض النجمي وهندسة الكابلات المحمية

توفر الحلقات الأرضية بين هيكل الشاشة والكمبيوتر الصناعي المضيف ضوضاء الوضع المشترك التي تعطل إشارات الفيديو واللمس. يضمن تنفيذ بنية التأريض النجمية المخصصة أن يتشارك هيكل الشاشة ووحدة التحكم باللمس والكمبيوتر المضيف في إمكانات أرضية منخفضة المعاوقة متماثلة. يؤدي استخدام كابلات الفيديو وكابلات USB ذات الحماية المزدوجة مع المكثفات الفريتية المدمجة إلى الحفاظ على سلامة الإشارة.

منع ميزات الحماية من خلق مشاكل حرارية

تمثل العبوات المختومة المصممة لتوفير حماية عالية من دخول IP تحديات كبيرة في الإدارة الحرارية. يؤدي التخلص من فتحات التبريد إلى منع دخول الرطوبة والغبار ولكنه يحد من الحرارة الداخلية الناتجة عن الإضاءة الخلفية لشاشة LCD ومحول الطاقة داخل الهيكل.

تعمل زعانف المبدد الحراري الخلفية ذات مسافة الزعنفة من 15 إلى 25 مم على نقل الحرارة الداخلية إلى الخارج إلى هواء الخزانة المحيط من خلال الحمل الحراري الطبيعي، مما يحافظ على المقاومة الحرارية أقل من 1.2 درجة مئوية/ث ويزيل الحاجة إلى مراوح التبريد المعرضة للفشل. تعمل بنيات تبريد التوصيل على ربط وحدات التحكم في توقيت توليد الحرارة ومكونات الطاقة حرارياً مباشرة بالهيكل الخلفي المصنوع من الألومنيوم باستخدام وسادات فجوات من السيليكون عالية الموصلية مع موصلية حرارية تتراوح من 2.0 إلى 3.5 واط/م ك، مما يدعم دورات حياة MTBF التي تتجاوز 50000 ساعة من التشغيل المستمر.

التحقق من صحة التجميع النهائي، وليس الشاشة فقط

يتطلب تأهيل الجودة الشامل اختبار التجميع التفاعلي الكامل. يؤكد تقييم شاشة اللمس داخل هيكل الإنتاج الفعلي أن الحواف المعدنية لا تقدم سعة طفيلية، وأن الحشيات المحيطة تنضغط بشكل موحد، وأن الكابلات الداخلية لا تعاني من إجهاد الاهتزاز في ظل ظروف التشغيل.

تحديد معايير القبول قبل الإنتاج

إن وضع معايير قبول هندسية واضحة يمنع النزاعات المكلفة أثناء الإنتاج التجريبي. يجب أن تحدد الوثائق الهندسية عيوب البكسل المسموح بها، والنفاذية البصرية، ودقة إحداثيات اللمس، وضغط الختم الأمامي، ومعايير الامتثال التنظيمية قبل بدء تصنيع الأدوات.

الأسئلة الشائعة حول شاشات اللمس EMC، وIP65، وIK08

يقوم مهندسو التشغيل الآلي ومصممو الأنظمة بتقييم أسئلة المتانة هذه بشكل منتظم أثناء اختيار الشاشة.

هل يحمي تصنيف IP65 الأمامي حاوية الشاشة الخلفية؟

لا. ينطبق تصنيف IP65 بشكل خاص على إطار الشاشة الأمامية والسطح الزجاجي عند تركيبهما بشكل صحيح على فتحة لوحة محكمة الغلق. يحمل الهيكل الخلفي عادةً تصنيف IP20 ويجب وضعه داخل حاوية أو خزانة محمية.

كيف يحمي تصنيف التأثير IK08 العمليات الصناعية؟

يشهد تصنيف IK08 أن زجاج الغطاء الأمامي يتحمل تأثير 5 جول، أي ما يعادل سقوط كتلة فولاذية بوزن 1.7 كجم من ارتفاع 300 مم. تعمل هذه المرونة الميكانيكية على حماية الشاشة من ضربات الأدوات غير المقصودة والتخريب.

ما هي ميزات حماية الطاقة القياسية لشاشات التيار المستمر الصناعية؟

تشتمل الشاشات الصناعية على دوائر إدخال تيار مستمر ذات جهد عريض (عادةً من 9 فولت إلى 36 فولت تيار مستمر) مع حماية من الجهد الزائد والتيار الزائد والقطبية العكسية والتدفق المفاجئ، مما يحمي المكونات الداخلية من العبور الكهربائي في المصنع.

قم بمراجعة مفهوم الحماية المثبتة باستخدام GreenTouch

يتطلب تصميم حل شاشة اللمس الصناعية تنسيق إغلاق الدخول، ومقاومة الصدمات، والتبديد الحراري، والتوافق الكهرومغناطيسي. يضمن الحصول على الأجهزة من أحد موفري الحلول ذوي الخبرة أن الأقواس الميكانيكية والحشيات الأمامية والبرامج الثابتة لوحدة التحكم تعمل بشكل موثوق في بيئات التشغيل كثيرة المتطلبات. يمكن لمهندسي الأتمتة وبناة الآلات ومتكاملي الأنظمة إرسال رسومات العلبة والمواصفات البيئية الخاصة بهم مباشرة على https://www.greentouch.com.cn/  للمراجعة الهندسية وتقييم النموذج الأولي.
