يتطلب دمج شاشة تفاعلية في الآلات الصناعية أو الأنظمة الطبية الآلية أو الأكشاك التجارية محاذاة ميكانيكية وكهربائية. يضمن الحصول على الأجهزة من أحد موردي شاشات اللمس التي تعمل بالشركة المصنّعة للمعدات الأصلية (OEM)  أن هندسة التركيب الفعلي، وتوجيه الإشارة، والمسارات الحرارية، وبنيات التأريض تتحمل بيئات التشغيل الصعبة. يؤدي التعامل مع الشاشة الصناعية كجهاز طرفي قياسي إلى تأخير التجميع والاختناق الحراري وانخفاض الاتصال. يجب على المصممين تقييم غلاف العلبة وآليات المحاذاة ونصف قطر انحناء الكابل وتكييف الطاقة مبكرًا.

قم بتعيين مظروف المعدات قبل تحديد الشاشة

يبدأ تخطيط التكامل من خلال إنشاء حدود مادية لوحدة التحكم المضيفة. يحدد عمق الهيكل الداخلي، وخلوصات الصفائح المعدنية، وزوايا المشاهدة، وارتفاعات تفاعل المشغل عامل شكل العرض المسموح به. ويمثل رسم خرائط المغلف المادي أيضًا خدمة بيئة العمل، مما يضمن حصول الفنيين على مساحة كافية للوصول إلى أجهزة التثبيت، وتوصيل كابلات الواجهة، واستبدال التجميعات المعيارية دون تفكيك واجهة الماكينة الأساسية.

يوفر مورد شاشة اللمس OEM رسومات تفصيلية ثنائية الأبعاد ونماذج STEP ثلاثية الأبعاد أثناء تخطيط التخطيط. يؤدي وضع مصادر طاقة عالية الحرارة مباشرةً أسفل هيكل الشاشة إلى إضافة أحمال حرارية غير ضرورية. يؤدي حجز مناطق الحمل الحراري المحددة إلى الحفاظ على درجات حرارة العرض الموحدة وإطالة عمر التشغيل.

اختر طريقة تركيب تتحكم في المحاذاة

الشفاه ذات الإطار المفتوح للحاويات المتدفقة

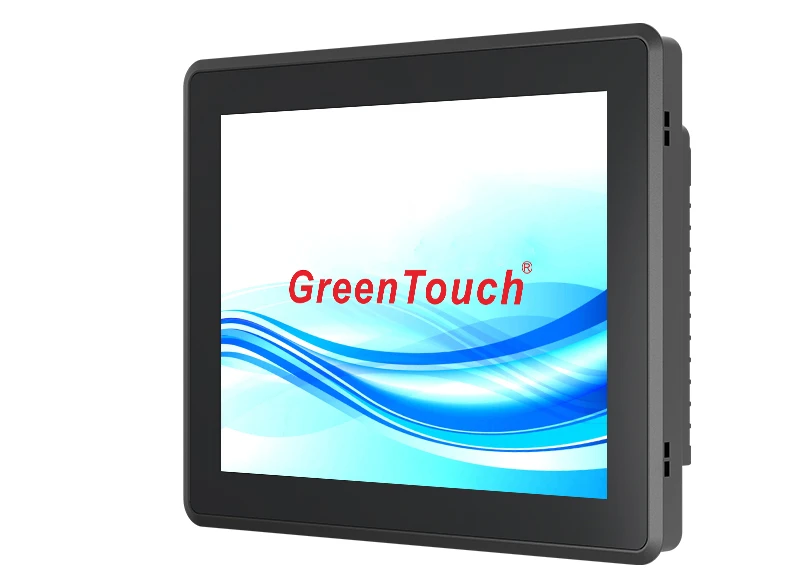

تفرض بنية تركيب الشاشة الصلابة الهيكلية، وإغلاق اللوحة الأمامية، والتكامل البصري، مما يعزل لوحة LCD النشطة عن الضغط الالتوائي للهيكل. تتميز الشاشات ذات الإطار المفتوح بأقواس تثبيت جانبية مدمجة وحواف معدنية هيكلية يتم تثبيتها بشكل آمن خلف فتحات الماكينة المخصصة، مما يؤدي إلى إنشاء سطح خارجي مستوٍ من الأمام يزيل الحواف المحيطة التي تتجمع فيها الأوساخ.

يخدم التثبيت المتساطح التشخيص الطبي، وأتمتة غرف الأبحاث، ومعدات تجهيز الأغذية حيث تدعم الأسطح الملساء الصرف الصحي. تسمح فتحات التثبيت المشقوقة على الشفاه ذات الإطار المفتوح بإجراء تعديلات دقيقة للأبعاد أثناء تجميع الخزانة، مما يعوض عن الاختلافات الطفيفة في الصفائح المعدنية عبر دفعات الإنتاج ويحافظ على المحاذاة الأمامية المتسقة.

أنماط VESA الخلفية وأنظمة التثبيت على اللوحة

تتيح أنماط VESA MIS-D الخلفية القياسية (75 × 75 مم و100 × 100 مم) التثبيت الميكانيكي على أذرع التأرجح المفصلية، والركائز الداخلية، والرفوف الفرعية المعيارية. يعمل تركيب VESA الخلفي على عزل وحدة العرض عن خزانة المضيف المرنة، مما يحمي طبقات الزجاج الداخلية من التشوه الميكانيكي الالتوائي. بالنسبة للحاويات الكهربائية المختومة NEMA أو IP65، تستخدم التصميمات المثبتة على اللوحة مسامير ملولبة محيطية أو أقواس تثبيت خلفية تسحب الإطار الأمامي للشاشة بقوة مقابل الفتحة، مما يضغط على حشية مطاطية لتشكيل ختم مانع لتسرب الماء ضد الجسيمات المحمولة بالهواء وغسل السوائل.

تحقق من اتجاه المنفذ ومساحة ثني الكابل

يمثل اتجاه الموصل وحجم الكابلات الداخلية تفاصيل التكامل الهامة. تتطلب الموصلات الخلفية المستقيمة خلوصًا كبيرًا خلف الهيكل من أجل تشغيل الكابلات الصلبة. يؤدي ثني الكابل المفرط إلى الضغط على لوحات الدوائر الداخلية، مما يتسبب في تشقق مفاصل اللحام وفقدان الإشارة خلال دورات حياة التشغيل.

يؤدي تحديد الشاشات المصممة بمنافذ إدخال/إخراج متجهة للأسفل أو جانبية غائرة إلى تقليل عمق العلبة المطلوب وتسهيل توجيه الكابل عموديًا. يجب أن تحترم مسارات الكابلات الداخلية الحد الأدنى لمعايير نصف قطر الانحناء. تتطلب كابلات الفيديو الرقمية القياسية عالية السرعة نصف قطر انحناء ديناميكي لا يقل عن أربعة إلى ستة أضعاف قطر الكابل الخارجي للحفاظ على مقاومة التردد العالي وسلامة الإشارة.

يعد تأمين اتصالات الواجهة ضد الاهتزاز الميكانيكي أحد متطلبات التكامل الأساسية الأخرى. الآلات ذات المغازل الدوارة أو المضخات الهيدروليكية تنقل الاهتزاز المستمر عبر الهيكل. يؤدي تحديد حواف براغي القفل على منافذ VGA وDVI إلى جانب براغي المقبس المقيدة على موصلات USB إلى منع انقطاع الاتصال غير المقصود أثناء تشغيل المصنع.

مسارات منفصلة للفيديو واللمس والطاقة

تحتوي وحدات التحكم في الآلات الصناعية على مصادر للتداخل الكهرومغناطيسي، بما في ذلك محركات المحركات ذات التردد المتغير، وموصلات التبديل ذات التيار العالي، ومحولات الطاقة ذات الجهد العالي. تعاني خطوط الإشارة غير المحمية الموجهة بالقرب من كابلات الطاقة من الاقتران الحثي. تتطلب تدفقات الفيديو الرقمية عالية السرعة، وإشارات التحويل الرقمي التي تعمل باللمس ذات الجهد المنخفض، وحافلات الطاقة ذات التيار المباشر قنوات معزولة لمنع تداخل الحديث وتحريض الضوضاء العابرة.

عزل قياس اللمس عن بعد من ضوضاء التبديل عالية التيار

تعتمد الرقمنة التي تعمل باللمس على إشارات الجهد المنخفض. يؤدي توجيه خطوط اللمس USB أو RS-232 بالتوازي مع أسلاك التيار المتردد إلى ظهور ضوضاء كهربائية في الوضع الشائع، مما يتسبب في اهتزاز التنسيق وانحراف المؤشر واللمسات الزائفة. يقوم المصممون بتوجيه قياس اللمس عن بعد عبر قنوات معدنية، باستخدام كابلات مزدوجة الحماية ومكثفات من الفريت لتخفيف طفرات الضوضاء عالية التردد.

التأريض النجمي وسلامة إشارة الفيديو الرقمية

تتطلب بروتوكولات نقل الفيديو الرقمي مثل HDMI وDisplayPort مطابقة دقيقة للمقاومة التفاضلية. تؤدي الحلقات الأرضية بين وحدة التحكم المضيفة وهيكل الشاشة إلى تمزيق الفيديو، والخطوط الأفقية، وانخفاض المزامنة. يضمن تنفيذ بنية التأريض النجمي المخصصة أن هيكل الشاشة ووحدة التحكم باللمس والكمبيوتر المضيف يتشاركون في إمكانات أرضية منخفضة المعاوقة متطابقة، مما يؤدي إلى التخلص من التيارات الأرضية المتداولة.

تصميم للتبريد والوصول إلى الخدمة

تؤثر الإدارة الحرارية بشكل مباشر على الموثوقية التشغيلية والعمر البصري للإضاءة الخلفية لشاشات العرض الصناعية. تعمل درجات الحرارة المحيطة العالية في المصنع جنبًا إلى جنب مع الحرارة الناتجة عن محولات الطاقة الداخلية على رفع درجات حرارة الخزانة الداخلية إلى ما هو أبعد من الحدود الآمنة للمكونات، مما يؤدي إلى تسريع اضمحلال الإضاءة وتغير اللون في البيئات التي تتجاوز 50 درجة مئوية.

تعمل قنوات تدفق الهواء بالحمل الحراري أو الهيكل المصنوع من الألومنيوم المبرد بالتوصيل على تبديد الحرارة بعيدًا عن طبقة الكريستال السائل. يقوم المصممون بوضع العناصر القابلة للصيانة، مثل صمامات عاكس الإضاءة الخلفية وأزرار OSD، للوصول إليها من خلال الأبواب الخلفية.

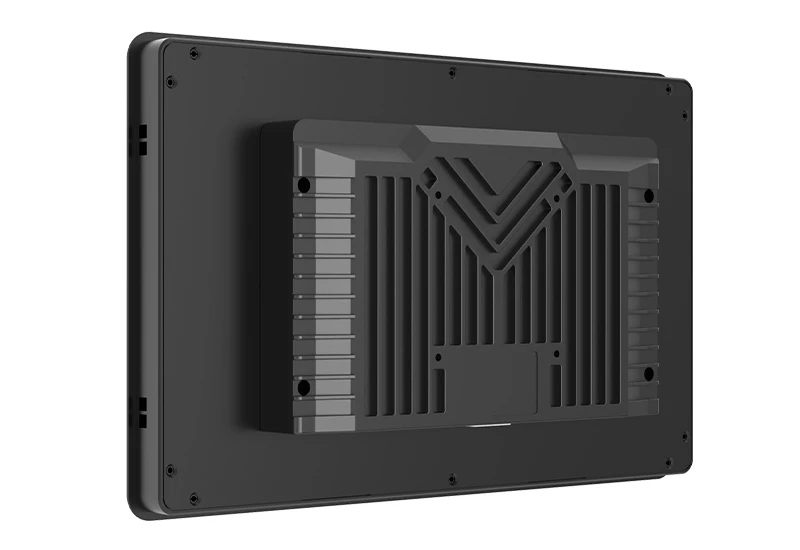

تعمل وسادات فجوات السيليكون عالية التوصيل على جسر أجهزة التحكم في التوقيت والهيكل الخلفي من الألومنيوم، مما يوجه الحرارة بعيدًا عن أشباه الموصلات من أجل تشغيل موثوق على مدار الساعة طوال أيام الأسبوع.

التحقق من صحة التجميع باستخدام عينة خاضعة للرقابة

ويختتم تكامل المعدات بالتحقق التجريبي باستخدام عينات تمثيلية لنوايا الإنتاج. تقوم الفرق الهندسية بتقييم الملاءمة الميكانيكية والتوافق الكهربائي والسلوك الحراري داخل هيكل الإنتاج الفعلي قبل التوقيع على التصنيع بكميات كبيرة. تقوم GreenTouch  بتصنيع عينات التقييم باستخدام أدوات الإنتاج التي تم التحقق منها، مما يضمن محاذاة نماذج التصميم بمساعدة الكمبيوتر (CAD) بشكل مباشر مع قواطع الصفائح المعدنية الفعلية، ونصف قطر انحناء القوس، وخلوص الموصل أثناء التجميع التجريبي.

يؤكد إجراء عمليات التجميع التجريبية أن أحزمة الأسلاك تتزاوج بشكل نظيف دون إجهاد وأن الحشيات المحيطة تنضغط بشكل موحد للحفاظ على أختام الدخول. يحدد فحص الإجهاد البيئي للمعدات المجمعة، بما في ذلك تدوير الغرفة الحرارية، والحرق الكهربائي المستمر للحمل الكامل، واختبار الاهتزاز التشغيلي، نقاط ضعف الرنين أو النقاط الساخنة الحرارية قبل بدء تصنيع الحجم.

الأسئلة الشائعة حول تكامل شاشة اللمس OEM

تقوم الفرق الهندسية وصانعو المعدات بتقييم هذه الأسئلة الفنية بانتظام أثناء تخطيط تكامل الأجهزة.

كيف تعمل بنية الإطار المفتوح على تبسيط عملية تجميع الماكينة؟

تتميز الشاشات ذات الإطار المفتوح بحواف هيكلية معدنية مكشوفة يتم تثبيتها خلف فتحات الماكينة المخصصة. تعمل هذه البنية على التخلص من الحواف البلاستيكية الخارجية، مما يسمح لمصنعي المعدات بإنشاء واجهات أمامية مسطحة ومقاومة للغبار تتناسب مع تصميم أجهزتهم.

ما هو الخلوص الحراري اللازم لحاويات الشاشات بدون مروحة؟

تتطلب الشاشات الصناعية بدون مروحة ما لا يقل عن 30 إلى 50 مم من المجال الجوي للحمل الحراري دون عائق حول زعانف تبديد الحرارة الخلفية. في العبوات المغلقة، يمكن ربط الأقواس المعدنية الداخلية حرارياً بالهيكل المضيف لتوصيل الحرارة بعيدًا.

هل يمكن أن تعمل واجهات اللمس المزدوجة بشكل متزامن على شاشة واحدة؟

توفر وحدات التحكم الصناعية عادةً اتصالاً تسلسليًا USB HID أو RS-232. في حين أن كلا الموصلين الفعليين قد يكونا موجودين على لوحة الإدخال/الإخراج الخاصة بالشاشة، فإن جهاز التحويل الرقمي يعمل عبر بروتوكول نشط واحد في كل مرة لمنع تضارب البيانات الإحداثية.

أرسل رسم المعدات لمراجعة التكامل

يتطلب تحسين تكامل شاشة اللمس تعاونًا مبكرًا بين مصممي المعدات والمتخصصين في هندسة العرض. يؤدي تنسيق الأشكال الهندسية للتركيب وواجهات الإشارة وبنيات الطاقة وحماية البيئة في مرحلة المفهوم الأولية إلى منع تعديلات التجميع المكلفة وتسريع النشر في السوق. يمكن لمصنعي المعدات ومتكاملي الأنظمة ومهندسي الأتمتة الصناعية مشاركة مواصفات مشاريعهم والنماذج الميكانيكية مباشرة على https://www.greentouch.com.cn/  للتقييم الفني. يوفر الفريق الهندسي تخطيط الإنتاج وعمليات تفتيش المصنع وتوجيهات التكامل الميكانيكي للآلات المعقدة.
