فيلم ITO وزجاج ITO في شاشات اللمس المقاومة لأربعة أسلاك: اختيار المواد والأداء

يعتمد أداء لوحة اللمس على ما هو أكثر من وحدة التحكم أو البرنامج الذي يعمل خلف الشاشة. وتؤثر المواد الموجودة داخل لوحة اللمس أيضًا على مدى موثوقية اكتشافها للإدخال، ومدى قدرتها على تحمل الاستخدام المتكرر، ومدى ثبات أدائها في بيئات العمل المختلفة. بالنسبة لمصنعي المعدات، يعد فهم اختيارات المواد هذه جزءًا مهمًا من تصميم واجهة لمس يمكن الاعتماد عليها.

في شاشة اللمس المقاومة بأربعة أسلاك، يوفر أكسيد قصدير الإنديوم (ITO) الأسطح الموصلة اللازمة لاكتشاف اللمس من خلال الضغط الجسدي. يمكن ترتيب الطبقات الموصلة باستخدام فيلم ITO وزجاج ITO أو فيلمين مطليين بـ ITO، اعتمادًا على تصميم اللوحة. يتميز كل هيكل بخصائص تؤثر على البناء الميكانيكي وأداء السطح ومتطلبات التكامل. يساعد تحديد التكوين الصحيح مصممي المعدات على مطابقة لوحة اللمس مع التطبيق المقصود بدلاً من الاعتماد على حجم الشاشة وحده.

فهم فيلم ITO وزجاج ITO في لوحات اللمس المقاومة

ITO هي مادة موصلة شفافة تستخدم على نطاق واسع في المكونات الحساسة للمس. فهو يسمح للسطح بنقل الضوء المرئي مع توفير الخصائص الكهربائية المطلوبة لاكتشاف الاتصال. في لوحة اللمس المقاومة ذات الأربعة أسلاك، يتم فصل طبقتين موصلتين بفجوة صغيرة. عندما يضغط المستخدم على الشاشة، تتلامس الطبقات، مما يسمح لوحدة التحكم بتحديد موضع اللمس من خلال التغيرات في الجهد الكهربائي.

يجمع أحد الهياكل الشائعة بين فيلم مطلي بـ ITO وطبقة زجاجية مطلية بـ ITO. آخر يستخدم فيلم ITO على كلا الأسطح الموصلة. على الرغم من أن كلا الترتيبين يتبعان نفس مبدأ الاستشعار المقاوم الأساسي، إلا أن بنيتهما الفيزيائية تختلف.

توفر طبقة فيلم ITO سطحًا موصلًا مرنًا يمكن أن ينحرف تحت الضغط. توفر الطبقة الزجاجية ITO قاعدة صلبة تدعم هيكل اللوحة. وبالتالي فإن مجموعة الفيلم والزجاج تعد خيارًا عمليًا للمعدات التي تتطلب دعمًا ثابتًا وسطحًا علويًا حساسًا للضغط.

يستخدم بناء الفيلم والفيلم ركائز مرنة على كلا الجانبين. وتعتمد ملاءمتها على المتطلبات الميكانيكية للمعدات، ومعالجة السطح، وظروف التشغيل المقصودة. ولا ينبغي التعامل مع أي من الهيكلين باعتباره متفوقًا عالميًا؛ يعتمد الاختيار المناسب على التصميم الكامل للوحة اللمس.

بالنسبة للمشترين الذين يقومون بتقييم شاشة لمس مقاومة مقاس 10.4 إلى 22 بوصة (4 أسلاك) ، فإن التأكد من بناء الطبقة في مرحلة المواصفات يساعد على منع عدم التطابق بين لوحة اللمس وحاوية المعدات.

كيف يؤثر هيكل المواد على أداء اللمس

تعمل الطبقات الموصلة معًا لتسجيل المدخلات المادية، لكن الأداء الإجمالي للوحة يعتمد أيضًا على جودة المواد، والتوصيلات الكهربائية، والمسافات، والتجميع.

في التشغيل العادي، يؤدي الضغط إلى تلامس الأسطح الموصلة عند نقطة معينة. يقوم جهاز التحكم بقياس التغيرات الكهربائية الناتجة وتحويلها إلى إحداثيات. يساعد السلوك الكهربائي المستقر والبنية الميكانيكية المتسقة النظام على تسجيل المدخلات بشكل متوقع.

هناك عدة عوامل تستحق الاهتمام أثناء التقييم الفني:

• اتساق الطبقة الموصلة: يمكن أن تؤثر الاختلافات في الطبقة الموصلة على السلوك الكهربائي عبر المنطقة النشطة.

• تباعد الطبقات: يجب أن يسمح الفصل بين الأسطح الموصلة بالتشغيل العادي مع منع الاتصال غير المرغوب فيه عند عدم الضغط على الشاشة.

• حالة السطح: يمكن أن تؤثر الخدوش والتلوث وعيوب الطلاء على سهولة الاستخدام وقد تؤثر على ظروف الخدمة المقصودة.

• الترابط والمحاذاة: يمكن أن يؤدي التجميع غير المتناسق إلى أداء غير متساوٍ أو عيوب مرئية.

• توافق وحدة التحكم: يجب أن تعمل لوحة اللمس مع وحدة التحكم المحددة وتكوين إدخال النظام المضيف.

يجب تقييم هذه العوامل معًا بدلاً من التعامل مع اختيار مادة ITO كقرار معزول. لا يمكن للركيزة المختارة جيدًا أن تعوض عن الترابط الضعيف، أو إعدادات وحدة التحكم غير المناسبة، أو بنية التثبيت المصممة بشكل غير صحيح.

هياكل الفيلم والزجاج والفيلم والفيلم: الاختلافات العملية

يجب أن يبدأ الاختيار بين بناء الفيلم والزجاج والفيلم والفيلم بالمتطلبات الميكانيكية للمعدات النهائية.

يوفر بناء الفيلم والزجاج دعامة زجاجية صلبة وطبقة موصلة علوية مرنة. يتم أخذ هذا الترتيب في الاعتبار بشكل شائع عندما يحتاج المصممون إلى بنية لوحة ثابتة مع إدخال يعمل باللمس يعتمد على الضغط. تخلق الركيزة الزجاجية أيضًا متطلبات محددة للسمك والتعامل والدعم الميكانيكي.

يستخدم بناء الفيلم والفيلم ركائز مرنة على كلا الجانبين. اعتمادًا على التصميم، قد يكون مناسبًا للمشاريع ذات الأولويات الميكانيكية أو الهيكلية المختلفة. ومع ذلك، فإن مرونتها لا تجعلها أكثر متانة أو مناسبة لكل حاوية تلقائيًا.

عند المقارنة بين الاثنين، يجب على مطوري المعدات النظر في الأسئلة التالية:

• هل يتطلب التثبيت دعامة صلبة أو مستوى معين من المرونة الهيكلية؟

• ما هو سمك اللوحة المسموح به وتفاوتات التركيب؟

• هل سيتعرض سطح اللمس للتلامس المتكرر أو التنظيف أو التآكل المحتمل؟

• هل يتطلب المشروع لمسة نهائية غير لامعة، أو معالجة مضادة للوهج، أو معالجة حلقة مضادة لنيوتن؟

• هل هناك متطلبات بصرية أو كهربائية محددة يجب التحقق منها قبل الإنتاج؟

تساعد الإجابات في تضييق نطاق البناء المناسب وتحديد التفاصيل التي تحتاج إلى تأكيد مع الشركة المصنعة. يجب أن يعتمد اختيار المواد على التجميع الكامل بدلاً من الافتراضات حول كون ركيزة واحدة أفضل في جميع الظروف.

طلاء الأسطح والحماية ضد التآكل اليومي

طبقات ITO ليست سوى جزء من نظام المواد. ويؤثر السطح الخارجي أيضًا على كيفية أداء شاشة اللمس المقاومة أثناء التشغيل اليومي.

يمكن أن يؤثر الاتصال المتكرر بالإصبع وإدخال القلم والتنظيف والاتصال العرضي بالأشياء المحيطة تدريجيًا على سطح اللمس. يساعد الطلاء الصلب المناسب على معالجة تآكل السطح، بينما يمكن اختيار اللمسة النهائية غير اللامعة أو المعالجة المضادة للوهج وفقًا للمتطلبات البصرية والتشغيلية للمعدات.

توفر سلسلة شاشات اللمس المقاومة مقاس 10.4 إلى 22 بوصة (4 أسلاك) خيار معالجة السطح الذي يتضمن طلاءًا صلبًا غير لامع ومعالجة حلقة مضادة لنيوتن. تعالج هذه الميزات مخاوف مختلفة: يرتبط الطلاء الصلب بحماية السطح، بينما تساعد المعالجة الحلقية المضادة لنيوتن على تقليل أنماط التداخل التي قد تظهر بين الأسطح المتقاربة.

تحدد مواصفات المنتج أيضًا صلابة قلم الرصاص 3H وفقًا لمعيار ASTM D3363. صلابة قلم الرصاص هي مؤشر قائم على الاختبار لمقاومة العلامات السطحية في ظل ظروف محددة. ولا ينبغي تفسيره على أنه ضمان ضد كل أنواع الخدوش أو الصدمات أو طرق التنظيف الكاشطة.

بالنسبة للمعدات المستخدمة في مناطق الإنتاج أو المختبرات أو البيئات التجارية، يجب مراعاة طريقة التنظيف المقصودة وتكرار الاتصال عند تحديد تشطيب السطح. يجب على المشترين أيضًا تأكيد ما إذا كان التشطيب المطلوب قياسيًا أو يحتاج إلى تخصيصه للمشروع.

الظروف البيئية وختم اللوحة

يمكن تركيب لوحات اللمس الصناعية في البيئات التي يوجد بها الغبار أو الزيت أو الماء أو الرطوبة. تجعل هذه الظروف التصميم العام للوحة مهمًا، خاصة عندما تشكل واجهة اللمس جزءًا من خزانة التحكم أو الجهاز المغلق.

تكتشف تقنية اللمس المقاومة المدخلات من خلال الضغط، وهو ما يمكن أن يكون مفيدًا للمعدات التي يجب أن تقبل أشكالًا مختلفة من المدخلات المادية. ومع ذلك، فإن القدرة على العمل في بيئة ملوثة تعتمد على أكثر من مجرد مبدأ الاستشعار. تساهم حالة السطح والختم والتركيب وتوجيه الكابل وتصميم العلبة في النتيجة النهائية.

تحدد معلومات المنتج الخاصة بسلسلة GreenTouch ذات الأسلاك الأربعة خيارات الختم المرتبطة بمتطلبات NEMA 4 و4X و12. يجب على المشترين التأكد من التكوين الدقيق للنموذج، وترتيب التركيب، والاختبار المطبق أو وثائق الامتثال قبل تحديد مستوى الحماية للمعدات النهائية. لا ينبغي اعتبار القدرة المعلنة للوحة اللمس تلقائيًا بمثابة شهادة للجهاز أو العلبة الكاملة.

قد يتضمن التخصيص البيئي أيضًا متطلبات درجة الحرارة العالية والرطوبة العالية والمضادة للأشعة فوق البنفسجية. وينبغي مناقشة هذه الأمور في وقت مبكر من عملية التصميم حتى تتمكن الشركة المصنعة من تأكيد متطلبات البناء والمواد والتحقق المتاحة.

مطابقة حجم الشاشة لتصميم المعدات

إن بناء المواد هو جزء واحد فقط من اختيار لوحة اللمس. يجب أن تتناسب أبعاد الشاشة ونسبة العرض إلى الارتفاع أيضًا مع التصميم الميكانيكي للجهاز وواجهة المستخدم.

يغطي نطاق GreenTouch أحجامًا متعددة تتراوح من 10.4 بوصات تقريبًا إلى 22 بوصة، مع تكوينات متاحة بنسب عرض إلى ارتفاع 4:3 و16:9 و16:10. تشمل الخيارات الشائعة لوحات مقاس 10.4 بوصة، و12.1 بوصة، و15 بوصة، و17 بوصة، و19 بوصة، و21.5 بوصة، و22 بوصة، وفقًا للطراز والتكوين المحددين.

قد تناسب لوحة 4:3 المعدات المصممة حول تخطيط عرض أكثر تقليدية. قد تناسب اللوحة 16:9 واجهة أوسع، بينما يمكن أن توفر اللوحة 16:10 توازنًا مختلفًا بين مساحة العمل الأفقية والرأسية. هذه هي اعتبارات التخطيط وليست قواعد ثابتة، لذا يجب أن يتبع الاختيار النهائي متطلبات العرض والغلاف والبرمجيات.

قبل تقديم الطلب، يجب على المهندسين التأكد من منطقة اللمس النشطة، والأبعاد الإجمالية، وتفاوتات التثبيت، وموقع منفذ FPC، وتوجيه الكابل، وسمك الزجاج. يمكن أن تؤثر هذه التفاصيل على التوافق الميكانيكي حتى عندما يكون للوحتين نفس القياس القطري الاسمي.

توافق وحدة التحكم وتكامل النظام

يجب أيضًا أن تتواصل لوحة اللمس المحددة بشكل صحيح مع النظام المستهدف بشكل موثوق. يمكن دمج شاشات اللمس المقاومة ذات الأربعة أسلاك GreenTouch مع وحدات التحكم المناسبة والأنظمة الأساسية المضيفة التي تعمل بنظام التشغيل Windows أو Android أو Linux.

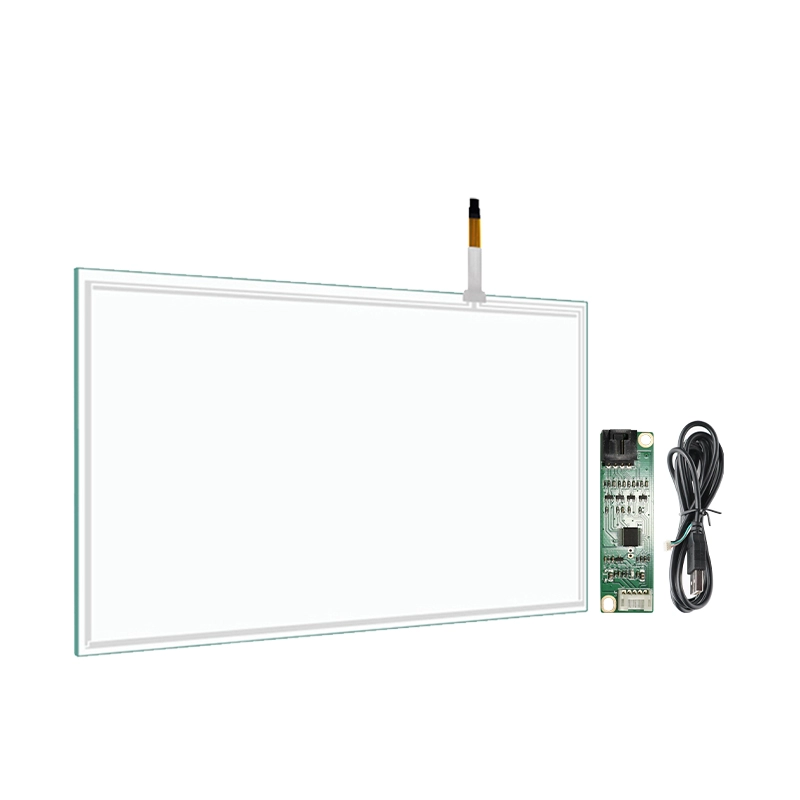

تتضمن عملية الاتصال الموصوفة لسلسلة المنتجات توصيل كابل شريط التمديد بلوحة التشغيل، وتوصيل كابل شاشة اللمس، ثم توصيل لوحة التشغيل عبر USB. يعتمد الترتيب الدقيق على وحدة التحكم المتوفرة وتكوين المشروع، لذلك يجب اتباع مخطط الاتصال للنموذج المحدد أثناء التثبيت.

يجب أن تغطي اختبارات التوافق واجهة وحدة التحكم، ودعم برنامج التشغيل، ورسم الخرائط الإحداثية، واتجاه التثبيت، ومعالجة إدخال النظام المضيف. قد تظل اللوحة المتوافقة كهربائيًا بحاجة إلى التكوين لتتوافق مع النظام الإحداثي للتطبيق أو اتجاه الشاشة الفعلي.

بالنسبة لمشروعات OEM، من المفيد التأكد من هذه التفاصيل قبل الانتهاء من العلبة أو طلب كميات الإنتاج. يقلل هذا الأسلوب من مخاطر التغييرات المتأخرة التي تشمل الكابلات أو الموصلات أو مكونات التركيب.

جودة التصنيع واعتبارات التفتيش

يعتمد أداء لوحة اللمس المقاومة على اختيار المواد واتساق التصنيع. يمكن أن تؤثر جودة الطلاء، ومعالجة الركيزة، وظروف الترابط، وإجراءات الفحص على توحيد المنتج النهائي.

تقوم شركة ShenZhen GreenTouch Technology Co., Ltd. بتصنيع منتجات تعمل باللمس بما في ذلك شاشات اللمس المقاومة والسعوية، وإطارات اللمس بالأشعة تحت الحمراء، وشاشات اللمس، وأنظمة الكل في واحد التي تعمل باللمس. تفيد الشركة بوجود ورشة عمل تصفيح خالية من الغبار من الفئة 1000، وإمكانات ربط تغطي التصفيح الكامل G+G، وG+FF، وTP+LCM، وورشة إنتاج قياسية تبلغ مساحتها حوالي 5000 متر مربع.

تعتبر هذه القدرات ذات صلة عند تقييم كيفية تعامل الشركة المصنعة مع تجميع اللوحة وإنتاجها. تعلن GreenTouch أيضًا عن شهادات نظام إدارة الجودة ISO 9001 وشهادات نظام الإدارة البيئية ISO 14001، إلى جانب تغطية شهادات المنتج التي تشمل CE وFCC وRoHS للمنتجات المعمول بها.

عند مقارنة الشركات المصنعة، يجب على المشترين طلب المعلومات التي تتعلق مباشرة بمشروعهم: تغطية الفحص، ومعايير القبول، والتحقق من صحة العينة، واتساق الدفعة، والوثائق الخاصة بالتكوين المحدد. تعد القدرات العامة للمصنع بمثابة خلفية مفيدة، لكن التحقق الخاص بالطراز المحدد يظل ضروريًا.

تحديد لوحة اللمس المقاومة ذات الأربعة أسلاك الصحيحة

تبدأ عملية الاختيار الموثوقة بالمتطلبات الفعلية للمعدات. يجب على المهندسين تحديد هيكل الركيزة، ومعالجة السطح، والأبعاد، والواجهة، والظروف البيئية، والاستخدام المتوقع قبل طلب عينة أو عرض أسعار.

يمكن لقائمة المراجعة التالية أن تساعد في تنظيم المواصفات:

• هيكل المواد: فيلم ITO بالإضافة إلى زجاج ITO، أو فيلم ITO بالإضافة إلى فيلم ITO.

• الحجم ونسبة العرض إلى الارتفاع: قم بمطابقة المنطقة النشطة والأبعاد الميكانيكية للمعدات.

• تشطيب السطح: تأكد من الطلاء الصلب، والخيارات غير اللامعة أو المضادة للوهج، ومتطلبات الحلقة المضادة لنيوتن.

• الواجهة الكهربائية: تحقق من وحدة التحكم وموضع مخرج FPC وترتيب الكابل والنظام المضيف.

• المتطلبات البيئية: تحديد درجة الحرارة والرطوبة والتعرض للأشعة فوق البنفسجية وظروف التنظيف واحتياجات الختم المطبقة.

• التحقق من الصحة: ​​تأكيد طرق الاختبار ومعايير الفحص والمستندات الداعمة المطلوبة للموافقة.

بالنسبة للمشاريع ذات المتطلبات الميكانيكية أو البيئية الخاصة، تقدم GreenTouch خيارات التخصيص التي تغطي المظهر والواجهات الكهربائية والتصميم الهيكلي وسمك الزجاج وموقع منفذ الكابل. يجب على المشترين تقديم الرسومات وظروف التشغيل في وقت مبكر بما يكفي لمراجعة التصميم المقترح قبل الإنتاج.

إن شاشة اللمس المقاومة المناسبة مقاس 10.4 إلى 22 بوصة (4 أسلاك) ليست مجرد اللوحة التي تتوافق مع الحجم القطري المطلوب. إنه التكوين الذي تعمل طبقاته الموصلة ومعالجة السطح ووحدة التحكم وتفاصيل التثبيت معًا داخل المعدات النهائية. ومن خلال تقييم هذه العناصر كنظام كامل، يمكن لمصنعي المعدات اتخاذ قرارات أكثر استنارة بشأن المواد وتقليل مشكلات التكامل التي يمكن تجنبها.
