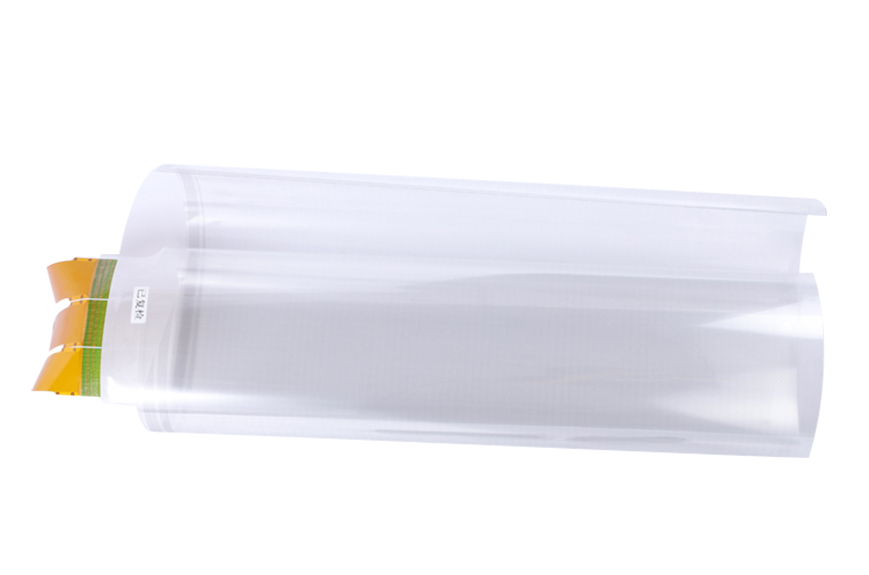

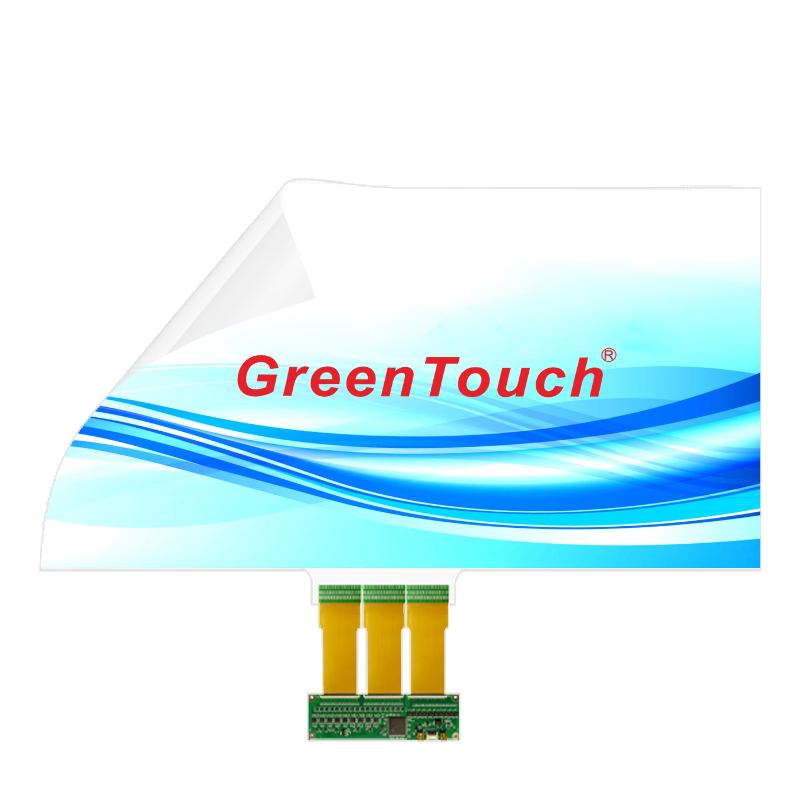

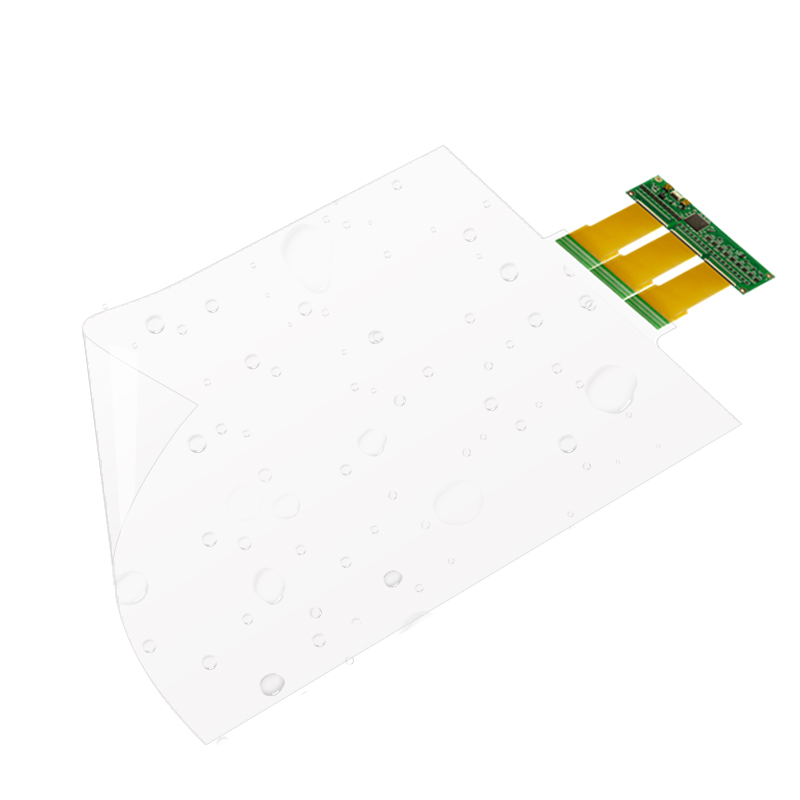

رقائق اللمس التفاعلية من 42 إلى 153 بوصة (سلسلة XTB)

رقائق اللمس التفاعلية من 42 إلى 153 بوصة (سلسلة XTB)

معلومات المنتج

نوع اللمس: PCAP التفاعلي، 40 نقطة لمس

المواد: طبقة PET شفافة رفيعة للغاية بسمك 0.2 مم

ينطبق على: الزجاج، الأكريليك، البولي كربونات

قابلة للتخصيص: الحجم، الشعار، خدمات اللصق، AG، AF، AR

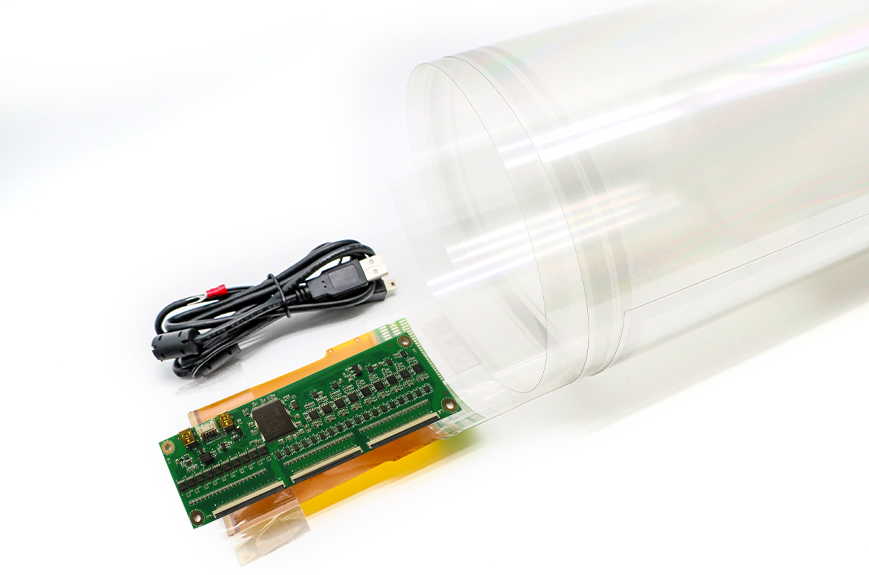

قائمة التعبئة: رقائق اللمس * 1، وحدة التحكم * 1، خط USB * 1

ميزات

● مقاوم للماء IP67، مقاوم للتخريب ومضاد للتلوث

● أداء بصري واضح تمامًا، سطح متين ومقاوم للخدش

● النفاذية≥93%، اختراق قوي، زاوية كاملة مضادة للوهج

● يمكن أن تكون مستقيمة أو منحنية، ومتكاملة بدون إطار

● تحديد المواقع بدقة واللمس، وقدرة اختراق قوية

إقتبس

الاستشارة عبر الإنترنت

وصف المنتج
خطوات التركيب
تحديد
مجال التطبيق
المواصفات والتحميل

وصف المنتج

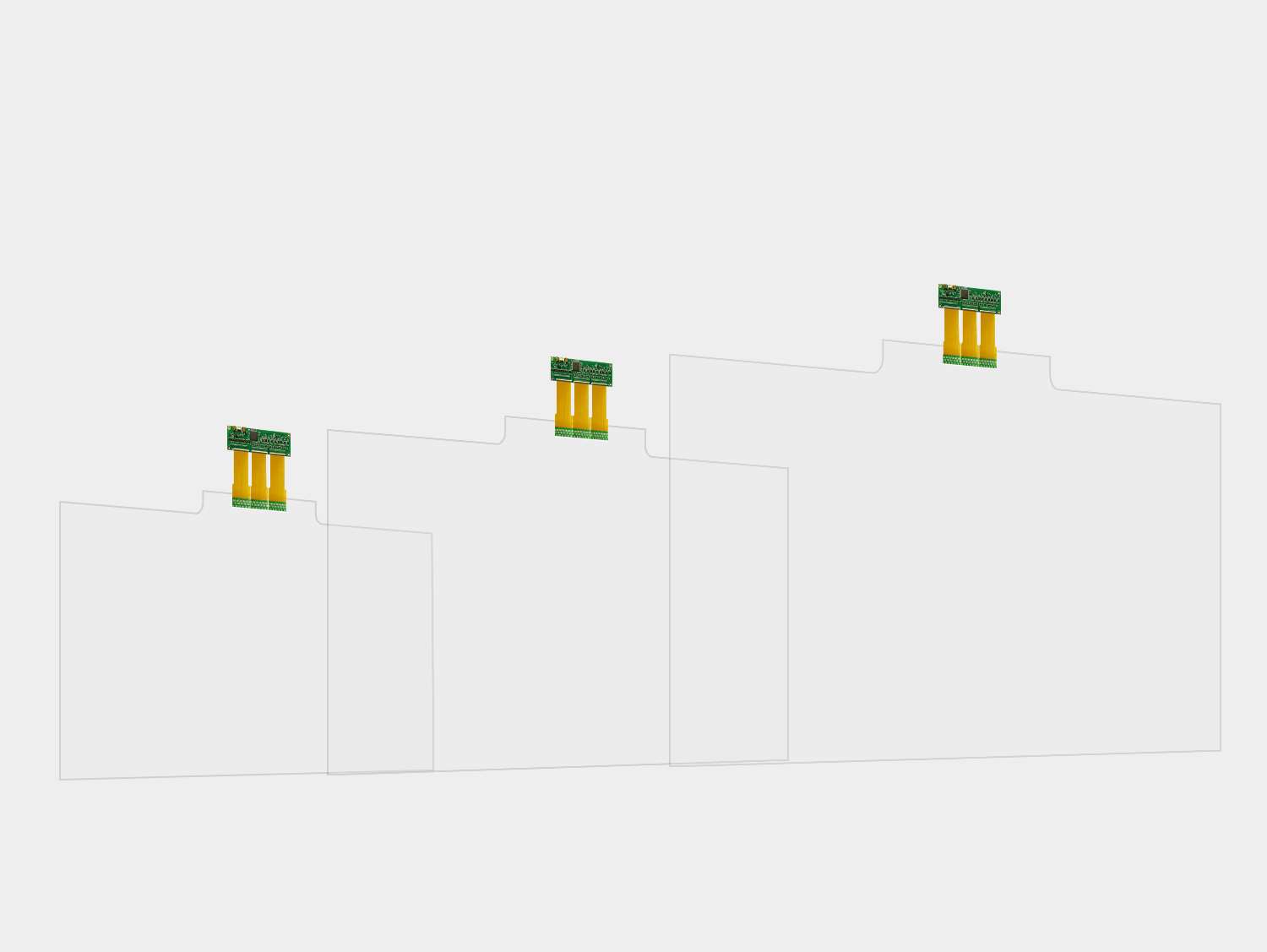

نظرة عامة على رقائق اللمس التكاثفية

تعد رقائق اللمس السعوية من سلسلة XTB مقاس 42-110 بوصة من GreenTouch الخيار الأمثل لحل الاحتياجات التفاعلية بأحجام كبيرة جدًا، وأشكال غير قياسية، وبيئات متطلبة. في الأساس، فهي تعمل على تمكين "زجاج" أو "شاشة" كبيرة، مما يجعلها ذكية وتفاعلية. وتكمن قيمتها الأساسية في قدرتها على تحويل سطح مستو إلى واجهة لمس تفاعلية للغاية تتمتع بمرونة استثنائية. تخدم هذه السلسلة في المقام الأول العروض التجارية والأماكن العامة والمجالات المهنية، مع التركيز على التجارب الغامرة والتفاعل بين المستخدمين المتعددين.

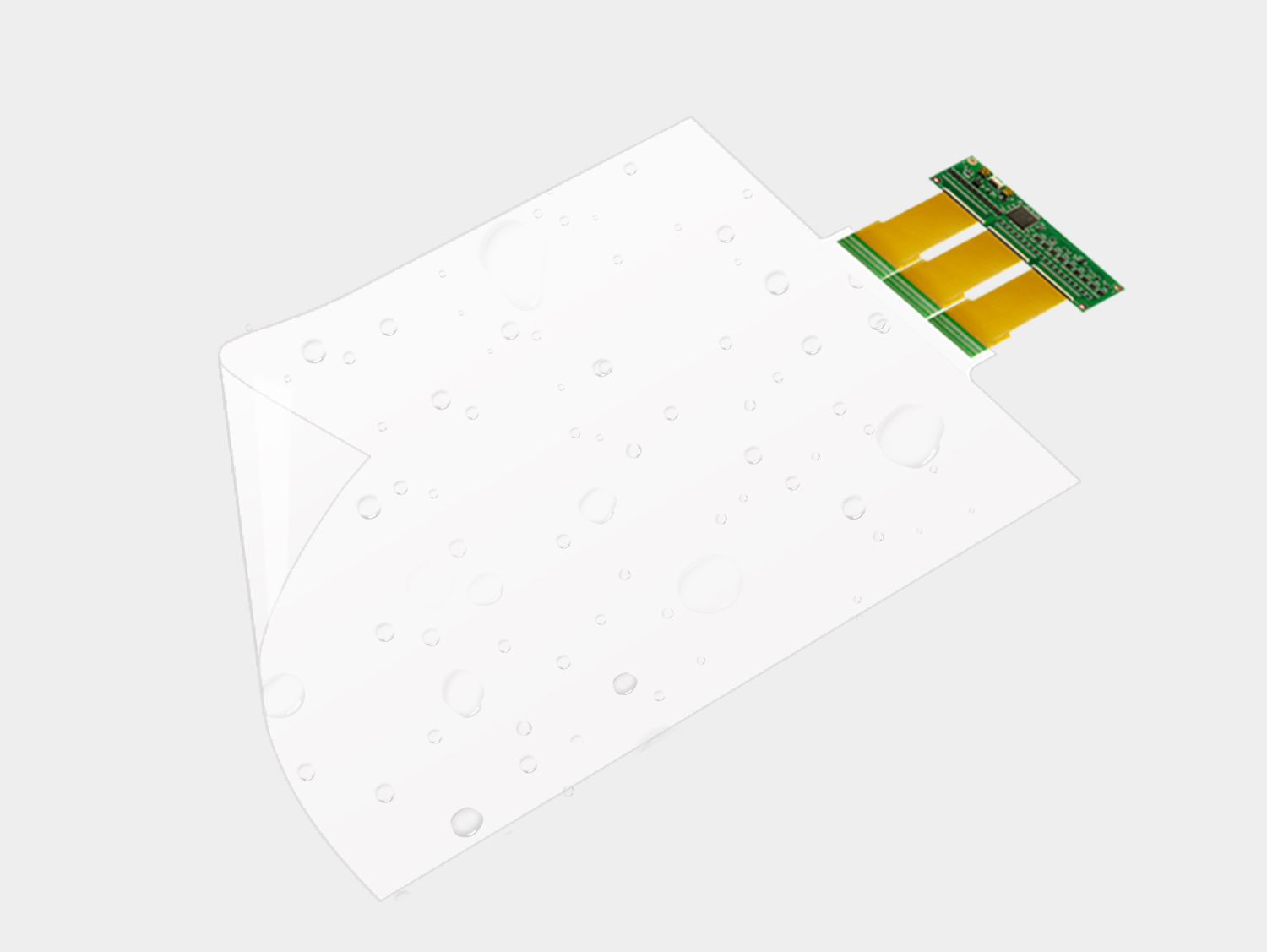

الوظيفة والهيكل

تتكون رقائق اللمس السعوية الخاصة بنا من فيلمين رقيقين شفافين، مع طبقة مصفوفة شبكية تتكون من طبقة من الأسلاك المعدنية المتقاطعة بمحور X وY. يمكنها تحقيق الشفافية الكاملة، سواء كانت مسطحة أو منحنية، وهي مقاومة للماء والبقع وخالية من تداخل الضوء. كما أنها تتميز بتصميم بلا حدود للتحكم باللمس. تتمتع FPC بمرونة جيدة ومرونة عالية، وتستخدم IC ولوحة تحكم الدائرة عالية الاستقرار
الاتصالات والأنظمة

توصيل رقائق اللمس PCAP بسيط، باستخدام واجهة USB 2.0 كاملة السرعة، واعتماد قابس من سبائك الألومنيوم، لا يتطلب برنامج تشغيل، فقط معايرة. وقت التعرف على USB هو 3 أضعاف قابس USB العادي، وتصل سرعة النقل إلى 480 ميجابت في الثانية. تتفوق رقاقة اللمس GreenTouch في توافق النظام، والتوافق مع Windows، Android، Linux

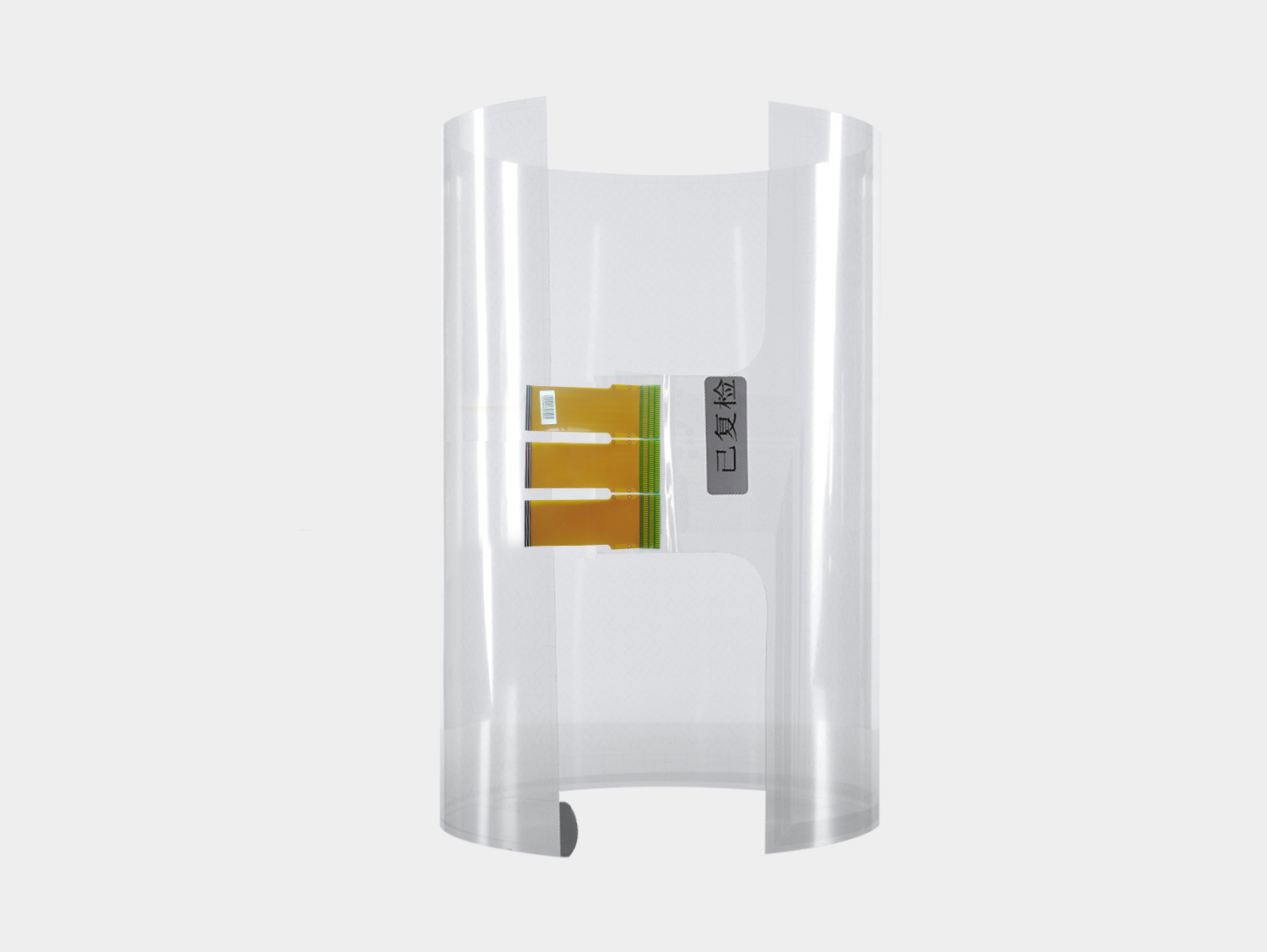

تتوفر أحجام متعددة

(النسبة 16:9)
الحجم: 42"، 43"، 48"، 49"، 50"، 55"، 60"، 65"، 70"، 75"، 84"، 86"، 98"، 100"، 110"، 153 بوصة حجم
مخصص للغاية
، شعار، خدمات لصق، AG، AF، AR

خطوات التركيب

1. إعداد السطح: تأكد من أن سطح التثبيت (على سبيل المثال، الجزء الخلفي من الزجاج أو لوح الأكريليك) نظيف ومسطح وجاف.
2. المحاذاة والالتصاق: انزع الطبقة الواقية من طبقة اللمس. قم بمحاذاة جانب الاستشعار (الجانب الذي به نمط الدائرة) مع الجزء الخلفي من الوسط، وألصقه بعناية، واستخدم مكشطة لإزالة فقاعات الهواء لضمان الحصول على لمسة نهائية ناعمة وخالية من التجاعيد.
3. توصيل وحدة التحكم: قم بتوصيل نهاية الدائرة المطبوعة المرنة (FPC) لفيلم اللمس بلوحة التحكم التي تعمل باللمس المطابقة عبر الموصل.
4. التوصيل الكهربائي: قم بتوصيل لوحة التحكم بالكمبيوتر أو جهاز التحكم الرئيسي باستخدام كابل بيانات USB.
5. تثبيت برنامج التشغيل ومعايرته: قم بتثبيت برنامج التشغيل على الكمبيوتر وأكمل المعايرة في "إعدادات شاشة اللمس" الخاصة بنظام التشغيل.

تحديد

عام الشركة المصنعة: جرين تاتش اسم المنتج: رقائق تعمل باللمس بالسعة (سلسلة XTB) المقاسات العادية: 42"، 43"، 48"، 49"، 50"، 55"، 60"، 65"، 70"، 75"، 84"، 86"، 98"، 100"، 110"، 153" الضمان: 1-3 سنوات الشهادات: CE، FCC، بنفايات

لوحة نوع اللوحة: فيلم + فيلم الحجم القطري: من 42 إلى 153 بوصة نسبة الارتفاع: 16:9 إيماءة اللمس: انقر، اسحب، تكبير، تدوير الانحراف: .50.5 مم النفاذية: ≥93% سرعة المسح: 8ms/الإطار الاستشعار: TX80 RX142 تقنية اللمس: سعتها 40 نقطة لمس قائمة التعبئة: رقائق اللمس * 1، وحدة التحكم * 1، خط USB * 1 نظام دعم اللمس: ويندوز، أندرويد، لينكس

البيئية وقت التشغيل: ماكس. بدون توقف 24/7 درجة حرارة التشغيل: -20 درجة مئوية إلى 70 درجة مئوية تخزين درجة الحرارة: -20 درجة مئوية إلى 70 درجة مئوية الرطوبة: 90% رطوبة نسبية، لا يوجد تكاثف

الاتصال الواجهة: يو اس بي

امتثال الشهادات: CE، لجنة الاتصالات الفدرالية، بنفايات

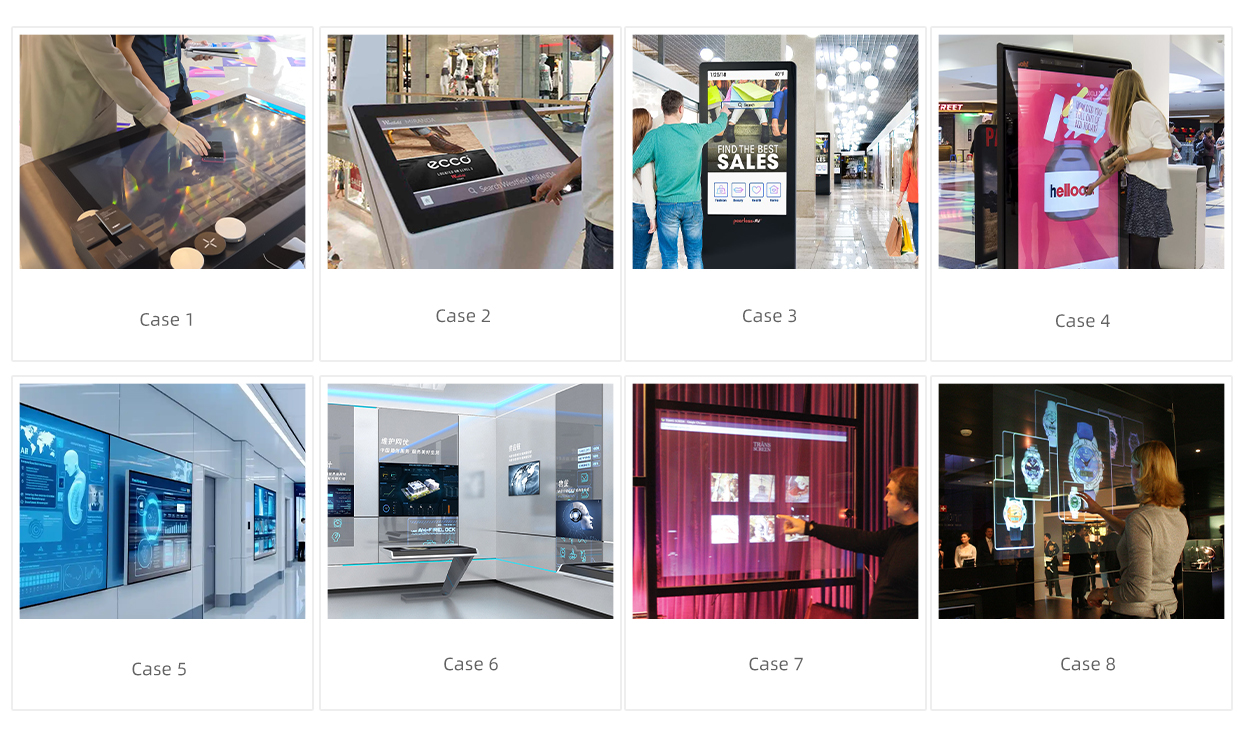

مجال التطبيق

المواصفات والتحميل

مقاس	نموذج	أبعاد	عرض المنطقة	واجهة	نسبة	تحميل رسم
42"	GT-XTB42L-1	956.6*561.4 ملم	929.8*523 مللي متر	16:9	USB	GT-XTB42L-1
43"	GT-XTB43L-1	978.7*573.8 ملم	951.9*535.4 ملم	16:9	USB	GT-XTB43L-1
43"	GT-XTB43W-1	995.5*570.6 ملم	951.9*535.4 ملم	16:9	USB	GT-XTB43W-1
48"	GT-XTB48W-1	1106.1*632.8 مللي متر	1062.6*597.7 ملم	16:9	USB	GT-XTB48W-1
49"	GT-XTB49L-1	1111.6*648.5 ملم	1084.7*610.1 ملم	16:9	USB	GT-XTB49L-1
49"	GT-XTB49W-1	1128.2*645.3 ملم	1084.7*610.1 ملم	16:9	USB	GT-XTB49W-1
50"	جي تي-XTB50L-1	1133.7*661 ملم	1106.9*622.6 مللي متر	16:9	USB	جي تي-XTB50L-1
50"	GT-XTB50W-1	1150.4*657.7 ملم	1106.9*622.6 مللي متر	16:9	USB	GT-XTB50W-1
55"	GT-XTB55L-1	1244*723 ملم	1217*684 مللي متر	16:9	USB	GT-XTB55L-1
55"	جي تي-XTB55W	1261*720 ملم	1217*684 مللي متر	16:9	USB	GT-XTB55W-1
60"	GT-XTB60L-1	1355*785 ملم	1328*747 ملم	16:9	USB	GT-XTB60L-1
60"	GT-XTB60W-1	1371*782 ملم	1328*747 ملم	16:9	USB	GT-XTB60W-1
65"	GT-XTB65L-1	1465*847 ملم	1438*809 ملم	16:9	USB	GT-XTB65L-1
65"	GT-XTB65W-1	1482*844 ملم	1438*809 ملم	16:9	USB	GT-XTB65W-1
70"	GT-XTB70L-1	1576*909 ملم	1549*871 ملم	16:9	USB	GT-XTB70L-1
70"	GT-XTB70W-1	1592*906 مللي متر	1549*871 ملم	16:9	USB	GT-XTB70W-1
75"	GT-XTB75L-1	1687*972 ملم	1660*933 ملم	16:9	USB	GT-XTB75L-1
75"	GT-XTB75W-1	1703*969 ملم	1660*933 ملم	16:9	USB	GT-XTB75W-1
84"	GT-XTB84L-1	1886.4*1084.1 ملم	1859.5*1046 ملم	16:9	USB	GT-XTB84L-1
84"	GT-XTB84W-1	1902.6*1081.1 ملم	1859.6*1046 ملم	16:9	USB	GT-XTB84W-1
86"	GT-XTB86L-1	1930*1109 ملم	1903*1070 ملم	16:9	USB	GT-XTB86L-1
86"	GT-XTB86W-1	1946*1106 ملم	1903*1070 ملم	16:9	USB	GT-XTB86W-1
98"	GT-XTB98L-1	2196*1258 مللي متر	2169*1220 مللي متر	16:9	USB	GT-XTB98L-1
98"	جي تي-XTB98W-1	2212*1255 مللي متر	2169*1220 مللي متر	16:9	USB	جي تي-XTB98W-1
100"	جي تي-XTB100L-1	2240.6*1283.3 ملم	2213.8*1245.2 ملم	16:9	USB	جي تي-XTB100L-1
100"	جي تي-XTB100W-1	2256.8*1280.4 ملم	2213.8*1245.2 ملم	16:9	USB	جي تي-XTB100W-1
110"	GT-TXB110L-1	2462*1407.7 ملم	2435.1*1369.7 ملم	16:9	USB	GT-XTB110L-1
110"	جي تي-XTB110W-1	2478*1404.9 ملم	2435.1*1369.7 ملم	16:9	USB	جي تي-XTB110W-1
153"	GT-XTB153L-1	3666.8*1437.9 ملم	3640*1400 مللي متر	16:9	USB	GT-XTB153L-1
