نظرية لوحة اللمس المقاومة تعمل

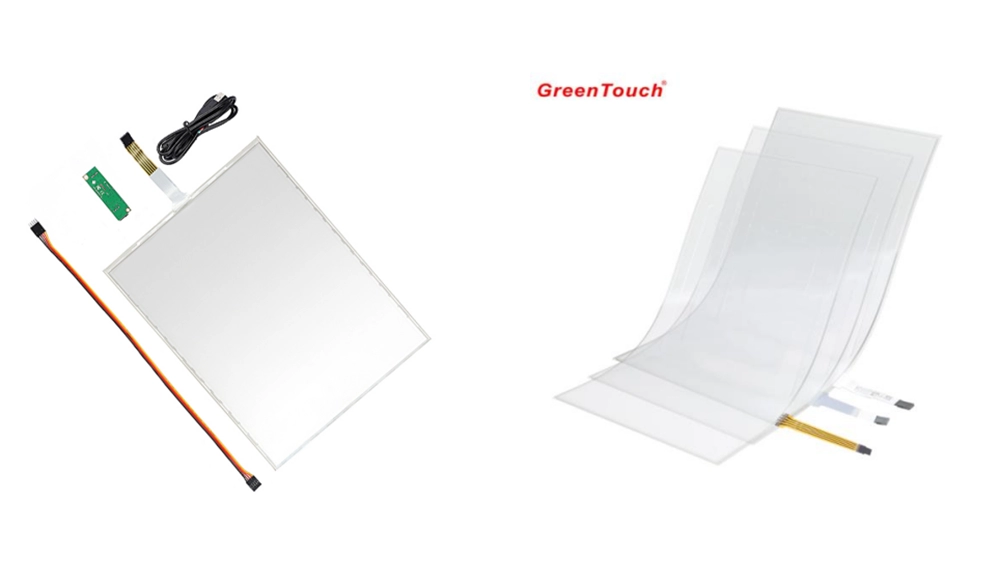

يعتمد مبدأ عمل شاشات اللمس المقاومة، سواءً ذات الأربعة أسلاك أو الخمسة، على استشعار الضغط للتحكم في محتوى الشاشة. يتكون هيكل الشاشة من غشاء مركب متعدد الطبقات، متوافق تمامًا مع سطح العرض. الطبقة الأولى من الزجاج أو البلكسي جلاس، تليها الطبقة السفلية، ثم الطبقة الفاصلة، وأخيرًا طبقة سطحية من الراتنج متعدد المكونات. يُغطى السطح بطبقة موصلة شفافة، ثم طبقة بلاستيكية صلبة ناعمة مقاومة للخدش. يفصل بين الطبقة الموصلة ومستشعر الزجاج على سطح طبقة البوليستر فواصل دقيقة. يمر التيار الكهربائي عبر الطبقة السطحية، وعند لمسها برفق، تلامس الطبقة السفلية، فيقرأ المتحكم التيار ويحسب المسافة بين الإصبع والسطح.

تستخدم هذه الشاشة اللمسية طبقتين موصلتين عاليتي الشفافية لتشكيل شاشة لمس، والمسافة بينهما لا تتجاوز 2.5 ميكرون. عند لمس الشاشة، تتلامس الطبقتان الموصلتان، اللتان عادةً ما تكونان معزولتين عن بعضهما، عند نقطة اللمس. ولأن إحدى الطبقتين الموصلتين متصلة بمجال جهد منتظم 5 فولت في اتجاه المحور Y، يتغير جهد طبقة الكشف من الصفر إلى قيمة معينة. إذا لم يكن الجهد صفرًا، يقوم المتحكم، بعد اكتشاف هذا الاتصال، بتحويل الإشارة من تناظرية إلى رقمية، ويقارن قيمة الجهد المُقاسة بـ 5 فولت للحصول على إحداثيات المحور Y لنقطة اللمس، وبالمثل، يحصل على إحداثيات المحور X. هذا هو المبدأ الأساسي المشترك بين جميع شاشات اللمس بتقنية المقاومة.
